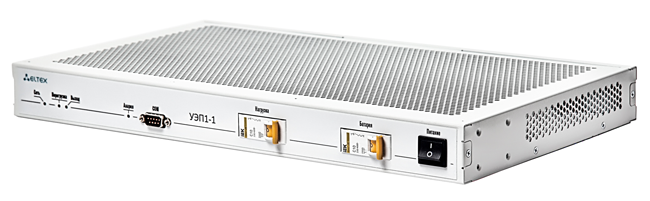

Устройство электропитания УЭП1-1
Устройство УЭП1-1 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства предприятия «Элтекс» или других производителей.
Устройство УЭП1-1 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства предприятия «Элтекс» или других производителей с номинальным входным напряжением 48В или 60В (в зависимости от исполнения УЭП) постоянного тока и мощностью до 250 Вт, а также – для заряда аккумуляторной батареи.
Устройство может работать в буфере с резервной аккумуляторной батареей и без нее и обеспечивает питание потребителей с любым типом нагрузки.
УЭП обеспечивает:
- одновременное питание нагрузки и заряд аккумуляторной батареи при постоянном буферном напряжении;
- контроль параметров (выходное напряжение УЭП, напряжение на аккумуляторной батарее, ток нагрузки, ток заряда батареи) и задание режимов работы с помощью компьютера через СОМ-порт;
- дистанционный контроль параметров и задание режимов работы из ЦТЭ (при подключении УЭП к ЦАТС МС240 через СОМ-порт);
- защиту аккумуляторной батареи от глубокого разряда. Напряжение отключения батареи 43,4±0,5 В (в варианте с выходным напряжением 48 В) или 54,0±0,5 В (в варианте с выходным напряжением 60 В).
[html]
Технические характеристики:
|
Входное напряжение | переменное 220В ± 20%, 50 ± 2,5Гц |
| Выходной напряжение устройства | -44…-56 В или -55…-72 В |
| Нестабильность выходного напряжения | не более 1% |
| Пульсации выходного напряжения | не более 200 мВ |
| Максимальный выходной ток | 3,5 А |
| Коэффициент полезного действия | не менее 0,85 |
| Размеры | 440*253*44 мм |
Конструктивно устройство выполнено в стандартном 19" каркасе высотой 1U.
