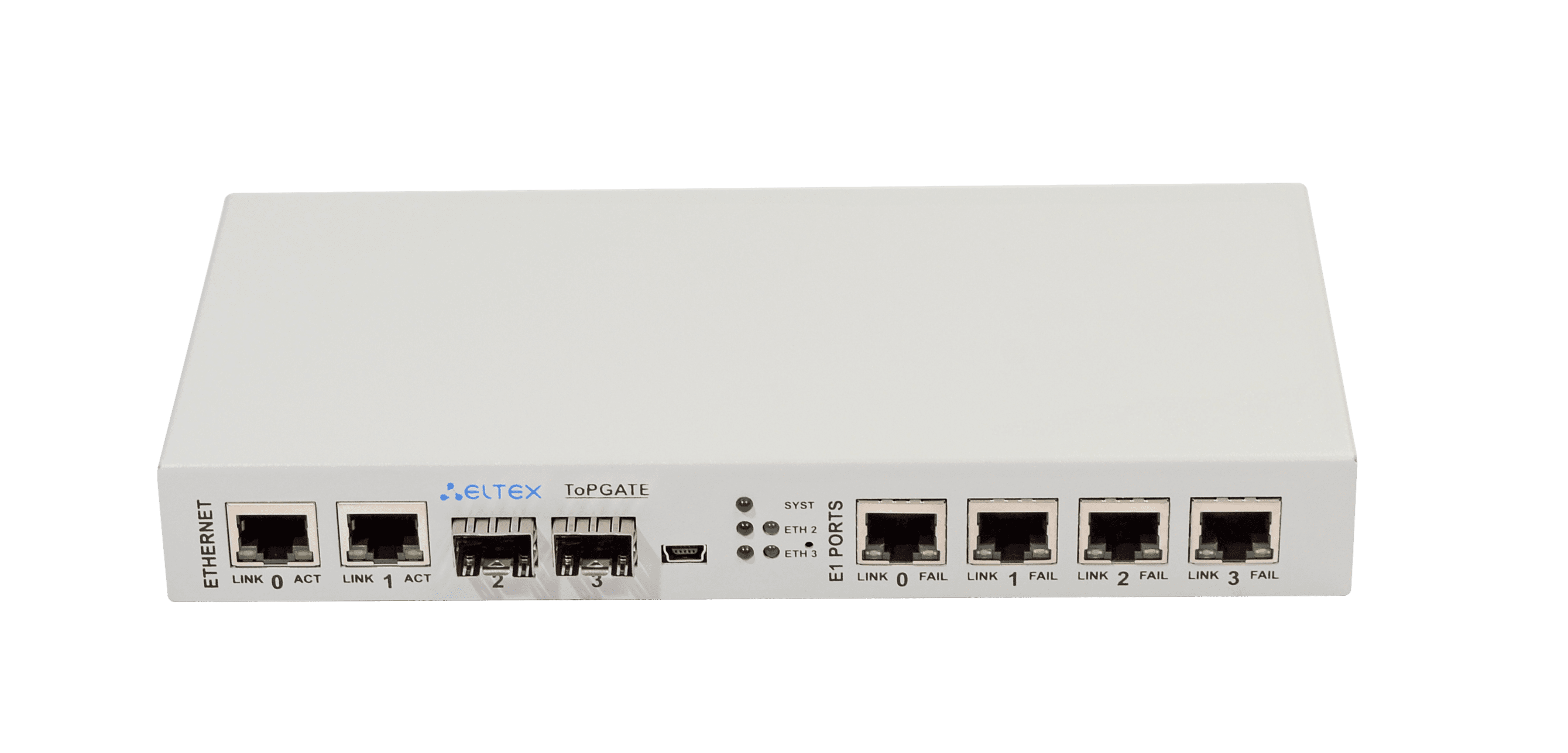

Оптический мультиплексор ToPGATE-4E1-2FG
Устройство передачи данных – гибридный мультиплексор TopGATE – предназначен для совместной передачи 4 цифровых потоков Е1 и пакетов данных Ethernet через сеть с коммутацией пакетов.
Ключевые преимущества
-
Поддержка модулей CSFP (Compact Small Form-factor Pluggable).
Через один модуль CSFP можно подключить две ВОЛС -
Возможность посмотреть IDProm и DDM (Digital Diagnostics Monitoring) SFP/CSFP модулей
-
DyingGasp - отправка сообщения на syslog-сервер при отключении питания
-
Передача четырех структурированных или неструктурированных потоков Е1
через сеть передачи данных -
Алгоритмы восстановления частоты, обеспечивающие стабильную работу на реальных сетях
-
Единый интерфейс с другими устройствами серии ToPGATE для комбинации 100Мб, 1Гб и 10Гб
сетей на основе медной, оптической и беспроводных технологий -
Локальное зеркалирование трафика
-
MVR (Multicast VLAN Registration) - регистрация мультикастовых VLAN'ов, которая позволяет
передавать мультикастовый поток в одном VLAN'е, в то время как конечные пользователи смогут
получать его, находясь в различных VLAN'ах
[html]
TDM over Packet Network (Ethernet/IP)
* модули SFP/CSFP в комплект не входят
Интерфейс E1
- Количество: 4 в форм-факторе RJ45
- Станционный стык E1 (Стандарты: G.703, G.704, G.706, G.823)
- Интерфейс: cимметричный 120 Ом, HDB3/AMI
- Синхронизация: внутренняя, от входящего потока Е1
- Дальность передачи: 500 м
- TDMoP, SAToP, CESoPSN
- Задержка передачи: 1 - 2000 мс
- Резервирование 1+1 (с избыточностью)
Интерфейсы Ethernet
- Количество: 4
- 2 интерфейса Gigabit Ethernet, 2 интерфейса SFP/CSFP* 1Gb
- Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
- Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
- Локальное управление: разъем Mini USB
- Управление через IP-сеть: Telnet CLI, menu, SSH, Web-интерфейс, SNMP v1, v2c, v3
- Аутентификация RADIUS, TACACS+
- Габариты (ШxВxГ, мм): 215х28, 5х105 установка в 19” стойку
- Вес не более 0,8 кг
- 220В переменного тока и -48В постоянного тока
- Потребляемая мощность не более 6 Вт
- Размер таблицы MAC-адресов: 1024 записи
- Производительность встроенного коммутатора:
- до 6 Gbps, 9 Mpps;
- Максимальный размер фрейма: 1632 байта
- Четыре очереди приоритетов 802.1p;
- QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника;
- VLAN: стандарт IEEE 802.1Q; Q-in-Q - двойное тегирование;
- IGMP Snooping;
- Резервирование: STP (IEEE 802.1.d), RSTP (IEEE 802.1.w), Root guard - функция защиты корня
- Локальное зеркалирование трафика
- Поддержка NAT при передаче Е1 потоков
- MVR (Multicast VLAN Registration)
- FlowControl - функция контроля потока
- SAFilter - функция фильтрации по MAC-адресам
- Scheduling - планирование выхода фреймов
- DyingGasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке
* модули SFP/CSFP в комплект не входят
