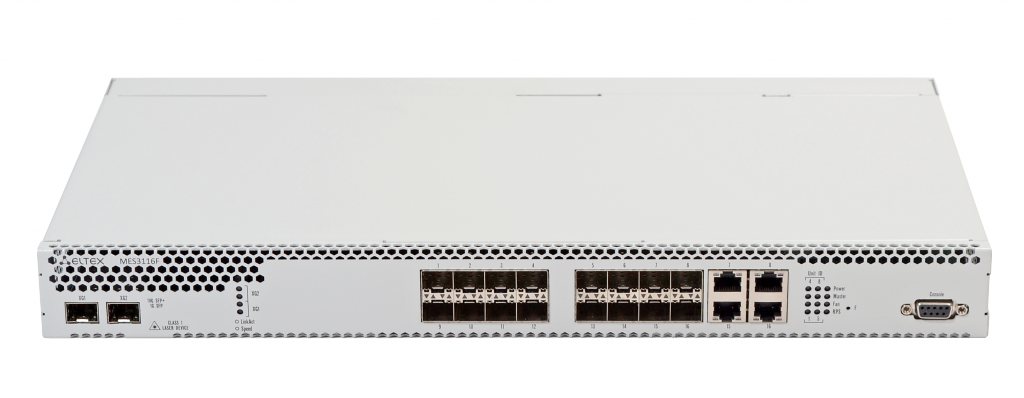

Коммутатор агрегации MES3116F
Коммутатор L3
12 портов 1G (SFP);
4 combo-порта 1G;
2 порта 10G(SFP+)
12 портов 1G (SFP);
4 combo-порта 1G;
2 порта 10G(SFP+)
Ключевые особенности
- Высокая производительность
- Поддержка стекирования
- До 4 портов 10G в базовой конфигурации
- Резервирование источников питания с возможностью горячей замены
- Расширенные функции L2
- Поддержка функций L3
- Front-to-back вентиляция
Коммутаторы MES3100 имеют значительный запас по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.
Развитые функции L2, поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.
Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и беспрерывное предоставление сервисов.
Поддержка двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.
Интерфейсы
Текущая версия ПО 2.5.48.15
1Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
- 12 х 100/1000BASE-X (SFP)
- 4 х 10/100/1000BASE-T/1000BASE-X/100BASE-FX (Combo)
- 2 х 10G Base-X/1000Base-X(SFP+/SFP)
- Консольный порт RS-232 (DB-9)
- Пропускная способность - 72 Гбит/c
- Производительность на пакетах длиной 64 байта1 - 53 MPPS
- Объем буферной памяти - 1,5 Мбайт
- Объем ОЗУ (DDR2) - 256 Мбайт
- Объем ПЗУ (SPI Flash) - 16 Мбайт
- Таблица MAC-адресов - 16384
- Количество ARP-записей2 - 4К
- Таблица VLAN - 4094
- Количество групп L2 Multicast (IGMP snooping) - 1024
- Количество правил SQinQ - 980 (ingress)/ 140 (egress)
- Количество правил ACL - 2048
- Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
- Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
- Количество интерфейсов L3 - 512
- Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
- Стекирование - 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC MulticastSupport)
- Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
- Статические записи MAC (Static MAC Entries)
- Логирование событий MAC Flapping
-
Отслеживание событий MAC change на портах
-
Отслеживание событий MAC flapping на портах
Поддержка VLAN
-
IEEE 802.1Q
-
Поддержка Voice VLAN
-
Зеркалирование VLAN (VLAN mirroring)
-
Поддержка Q-in-Q
-
Поддержка Selective Q-in-Q
-
Поддержка GVRP
Функции L2 Multicast
-
Поддержка профилей Multicast
-
Поддержка статических Multicast-групп
-
Поддержка IGMP Snooping v1,2,3
-
Поддержка IGMP Snooping Fast Leave на основе порта/хоста
-
Поддержка авторизации IGMP через RADIUS
-
Поддержка MLD Snooping v1,2
-
Поддержка IGMP Querier
-
Multicast TV VLAN
-
Поддержка MVR
Функции L2
-
Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
-
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
-
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
-
Поддержка STP Multiprocess
-
Поддержка STP Root Guard
-
Поддержка STP BPDU Guard
-
Поддержка STP Loop Guard
-
Поддержка BPDU Filtering
-
Поддержка Spanning Tree Fast Link option
-
Поддержка Layer 2 Protocol Tunneling
-
Поддержка Private VLAN
-
Поддержка ERPS (G.8032v2)
-
Поддержка EAPS
-
Поддержка Loopback Detection (LBD)
-
Изоляция портов
-
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
-
Поддержка Flex Link (Dual homing)
Функции Link Aggregation
-
Создание групп LAG
-
Объединение каналов с использованием LACP
-
Поддержка LAG Balancing Algorithm
Функции L3
-
Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
-
Статическая маршрутизация IPv4
-
Динамическая маршрутизация RIPv2
-
Поддержка ARP (Address Resolution Protocol), ARP Proxy
-
Динамическая маршрутизация OSPFv2
-
Поддержка VRRP
- IGMP Proxy
- DHCP snooping
- Опция 82 протокола DHCP
- UDP Relay, DHCP Relay
- IP Source address Guard
- Dynamic ARP Inspection (Protection)
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- SSL v1/v2/v3
- Защита от атак BPDU
- PPPoE Intermediate agent
- Выбор алгоритма работы SSH-сервера
- Web-Based Authentication (WAC)
-
Управление доступом на основе порта
-
Управление доступом на основе хоста
-
Динамическое назначение VLAN
-
Управление доступом на основе MAC-адресов
-
Guest VLAN
-
L2-L3-L4 ACL (Access Control List)
-
Time-Based ACL
-
ACL на основе
- Очередей приоритетов IEEE 802.1p
- VLAN ID
- MAC-адресов
- Ethertype– IPv4/IPv6-адреса
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакетов, определяемого пользователем (User Defined Bytes)
-
Cтатистика ACL
-
Статистика QoS
-
Ограничение скорости на портах (shaping, policing)
-
Поддержка класса обслуживания IEEE 802.1p
-
Защита от широковещательного «шторма»
-
Управление полосой пропускания
-
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
-
Три цвета маркировки
-
Классификация трафика на основании на основании ACL
-
Назначение меток CoS/DSCP на основании ACL
-
Перемаркировка меток CoS в DSCP, DSCP в CoS
-
Назначение VLAN на основании ACL
-
Назначение меток 802.1p, DSCP для протокола IGMP
-
IEEE 802.3ah Ethernet Link OAM
-
Dying Gasp
-
IEEE 802.1ag Connectivity Fault Management (CFM)
-
IEEE 802.3ah Unidirectional Link Detection (UDLD)
Поддержка IPv6
-
Функциональность IPv6 Host
-
Совместное использование IРv4, IРv6
- Web-интерфейс
- Загрузка и выгрузка файла настройки по TFTP
- Удаленный мониторинг (RMON)
- Протокол SNMP
- Интерфейс командной строки(CLI)
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- Управление контролируемым доступом – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS TACACS+
- Сервер Telnet, сервер SSH
- Клиент Telnet, клиент SSH
- LLDP (IEEE 802.1ab) + LLDP MED
- Поддержка макро-команд
- BootP/DHCP-клиент
- Автонастройка DHCP
- DHCP Relay
- DHCP Relay Option 60; 61
- DHCP Relay Option 82
- DHCP-сервер
- Команды отладки
- Сервер FTP
- Поддержка статических маршрутов IPv6 для сети управления
- Поддержка двух версий файлов конфигурации
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Регулирование скорости вращения вентиляторов
- Green Ethernet
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка IP SLA
- Поддержка механизма утилизации CPU по задачам и по типу трафика
- Мониторинг загрузки оперативной памяти (RAM)
-
Мониторинг температуры
-
Мониторинг TCAM
- RFC1213 MIB-II
- RFC1493 Bridge MIB
- RFC1907 SNMPv2 MIB
- RFC2571~2576 SNMP MIB
- RFC1271, 2819 RMON MIB
- RFC2021 RMON v2 MIB
- RFC2665 Ether-like MIB
- RFC2668 MAU MIB
- RFC2674 802.1p MIB
- RFC2233, 2863 IF MIB
- RFC2618 RADIUS Authentication Client MIB
- RFC1724 RIP v2 MIB
- RFC1850 OSPF v2 MIB
- RFC2096 IP Forwarding Table MIB (CIDR)
- RFC2787 VRRP MIB
- RFC2932 IPv4 Multicast Routing MIB
- RFC2934 PIM MIB for IPv4
- RFC2620 RADIUS Accounting Client MIB
- RFC2933 IGMP MIB
- RFC783 TFTP
- RFC 791 IP
- RFC 792 ICMP
- RFC 793 TCP
- RFC 826 ARP
- RFC854 Telnet
- RFC951, 1542 BootP
- RFC2068 HTTP
- RFC2138 RADIUS
- RFC2139 RADIUS Accounting
- RFC1492 TACACS
- RFC3176 sFlow
- RFC2598 DiffServ Expedited Forwarding
- Питание:
- 100–240 В AC, 50-60 Гц
- 36-72 В DC
- Варианты питания:
- один источник питания постоянного или переменного тока
- два источника постоянного или переменного тока с возможностью горячей замены
- один источник питания постоянного или переменного тока
- Максимальная потребляемая мощность - 50 Вт
- Рабочая температура окружающей среды - от -10° до +45° С
- Температура хранения - от -40° до +70° С
- Рабочая влажность - не более 80%
- Вентиляция - 2 вентилятора
- Исполнение - 19'', 1U
- Размеры (ШxВxГ) - 430х44х265 мм
- Вес - 3,1 кг
Текущая версия ПО 2.5.48.15
1Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
- Краткое техническое описание.pdf
Размер: 1.63 МБ
- Руководство по эксплуатации, версия ПО 2.5.48.15.pdf
Размер: 6.15 МБ
- Руководство по эксплуатации MES3000 LROS, версия 1.2.4.pdf
Размер: 2.99 МБ
