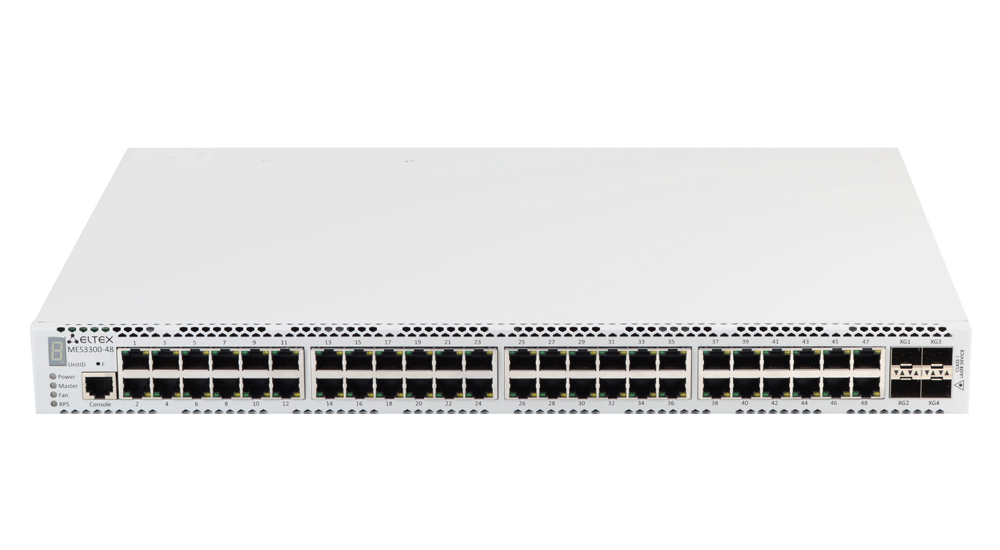

Коммутатор агрегации MES3300-48
Коммутатор L3
48 портов 10/100/1000BASE-T (RJ-45);
4 порта 10GBASE-R/1000BASE-X (SFP+/SFP);
Консольный порт RS-232 (RJ-45)
48 портов 10/100/1000BASE-T (RJ-45);
4 порта 10GBASE-R/1000BASE-X (SFP+/SFP);
Консольный порт RS-232 (RJ-45)
Ключевые особенности
Значительный запас по производительности обеспечивается благодаря универсальным интерфейсам, работающим на скорости 10 Гбит/с или 1 Гбит/с.
Преимущества коммутаторов MES — развитые функции L2, поддержка статической и динамической маршрутизации, возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.
Поддержка протокола защиты кольца ERPS позволяет получить время сходимости менее 200 мс, что обеспечивает беспрерывное предоставление сервисов.
- Пропускная способность 176 Гбит/с
- Неблокируемая коммутационная матрица
- 4 порта 10G в базовой конфигурации
- Коммутатор уровня L3
- Стекирование до 8 устройств
- Резервирование источников питания с возможностью горячей замены
- Дублированная система вентиляции
- Front-to-Back вентиляция
Значительный запас по производительности обеспечивается благодаря универсальным интерфейсам, работающим на скорости 10 Гбит/с или 1 Гбит/с.
Преимущества коммутаторов MES — развитые функции L2, поддержка статической и динамической маршрутизации, возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.
Поддержка протокола защиты кольца ERPS позволяет получить время сходимости менее 200 мс, что обеспечивает беспрерывное предоставление сервисов.
Интерфейсы
1Значение указано для односторонней передачи
2Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
3Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
4Поддержка протокола BGP предоставляется по лицензии
- 10/100/1000BASE-T (RJ-45) - 48
- 10GBASE-R/1000BASE-X (SFP+/SFP) - 4
- Консольный порт RS-232 (RJ-45) - 1
- Пропускная способность - 176 Гбит/с
- Производительность на пакетах длиной 64 байта¹ - 130,95 MPPS
- Объем буферной памяти - 3 Мбайт
- Объем ОЗУ (DDR4) - 2 Гбайт
- Объем ПЗУ (RAW NAND) - 512 Мбайт
- Таблица MAC-адресов - 16384
- Количество ARP-записей2 - 4087
- Таблица VLAN - 4094
- Количество L2 Multicast-групп - 4092
- Количество правил SQinQ - 1320 (ingress), 1320 (egress)
- Количество правил MAC ACL - 3000
- Количество правил IPv4/IPv6 ACL - 2999/1500
- Количество маршрутов L3 IPv4 Unicast3 - 13278
- Количество маршрутов L3 IPv6 Unicast3 - 3316
- Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 4087
- Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 1642
- Количество VRRP-маршрутизаторов - 255
- Максимальный размер ECMP-групп - 5
- Количество VRF - 16 (включая VRF по умолчанию)
- Количество L3-интерфейсов - 2050
- Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Размер Jumbo-фреймов - 10240 байт
- Стекирование - 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back Pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo Frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (SPAN, RSPAN)
- Стекирование
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Mullticast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP snooping Fast Leave на основе хоста/порта
- Поддержка Pim-Snooping
- Поддержка функции IGMP proxy-report
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка MVR
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
- Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
- Поддержка PVSTP+
- Поддержка RPVSTP+
- Поддержка Spanning Tree Fast Link option
- Поддержка STP Root Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Loopback Detection
- Поддержка ERPS (G.8032v2)
- Поддержка Flex-link
- Поддержка Private VLAN
- Поддержка Layer 2 Protocol Tunneling (L2PT)
- Статические IP-маршруты
- Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP¹ (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
- Поддержка протокола BFD (для BGP)
- Address Resolution Protocol (ARP)
- Поддержка Proxy ARP
- Поддержка протокола VRRP
- Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
- Балансировка нагрузки ECMP
- Поддержка функции IP Unnumbered
- Поддержка технологии VRF lite
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Поддержка Multi-Switch Link Aggregation Group (MLAG)
- Функциональность IPv6 Host
- Совместное использование IPv4, IPv6
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
- Защита от несанкционированных DHCP-серверов (DHCP Snooping)
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection
- First Hop Security
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- Статистика QoS
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания 802.1p
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Назначение меток CoS/DSCP на основании ACL
- Назначение меток VLAN на основании ACL
- Настройка приоритетов 802.1p для VLAN управления
- Перемаркировка DSCP to CoS, CoS to DSCP
- Назначение меток 802.1p DSCP для протокола IGMP
- 802.3ah Ethernet Link OAM
- 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IPv6 ACL
-
ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
- Загрузка и выгрузка конфигурационного файла по TFTP/SCP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- Поддержка авторизации вводимых команд с помощью сервера TACACS+
- Управление доступом к коммутатору — уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Сервер SSH, сервер Telnet
- Клиент SSH, клиент Telnet
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Option 82)
- DHCP Option 12
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Восстановление пароля
- Ping (поддержка IPv4/IPv6)
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка IP SLA
- Поддержка мониторинга загрузки CPU по задачам и по типу трафика
- Мониторинг оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 1271, 1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
- RFC 826 ARP
- RFC 854 Telnet
- Питание
- 100–240 В AC, 50–60 Гц
- 36–72 В DC
-
Варианты питания:
- один источник питания постоянного или переменного тока
- два источника постоянного или переменного тока с возможностью горячей замены
- Максимальная потребляемая мощность - 43 Вт
- Тепловыделение - 43 Вт
- Рабочая температура окружающей среды - от -10 до +45 °С
- Температура хранения - от -50 до +70 °С
- Рабочая влажность - не более 80 %
- Охлаждение - Front-to-Back, 4 вентилятора
- Исполнение - 19”, 1U
- Габариты (Ш × В × Г) - 440 × 44 × 330 мм
- Масса - 5,67 кг
1Значение указано для односторонней передачи
2Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
3Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
4Поддержка протокола BGP предоставляется по лицензии
