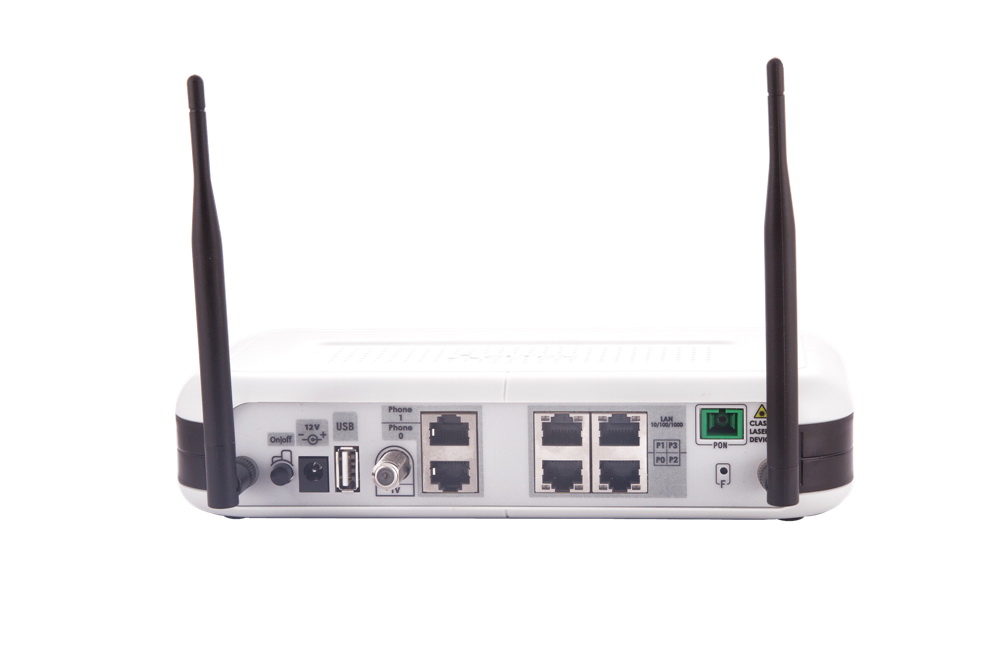

Абонентский маршрутизатор ONT NTP-RG-1402GC-W
1 порт GPON
4 порта Ethernet 10/100/1000 Base-T(RJ-45)
2 порта FXS
4 порта Ethernet 10/100/1000 Base-T(RJ-45)
2 порта FXS
ONT NTP – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии и высокоскоростному интернету. Кроме того, абонентские терминалы серии RG предоставляют пользователям услуг широкие возможности для работы в локальной сети.
Технология PON
Технология GPON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии GPON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.
Предоставляемые услуги
- высокоскоростной доступ в интернет
- потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
- кабельное телевидение (CaTV)
- IP-телефония
- развлекательные и обучающие программы “on-line”
- подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках;
- построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных.
Абонентские устройства поддерживают подключение по стандарту IEEE 802.11b/g/n на частоте 2,4ГГц.
[html]
Параметры интерфейса PON
Параметры интерфейсов LAN
- 1 порт GPON
- Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
- Тип разъема - SC/APC
- Среда передачи - оптоволоконный кабель SMF- 9/125, G.652
- Коэффициент разветвления - до 1:64
- Максимальная дальность - 20 км
- Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
- Data Rate: 1244 Mb/s
- Avarage Launch Power: +0,5..+5 dBm
- Spectral Line Width: -20 dB 1 nm
- Приемник: 1490 nm APD/TIA Downstream CW Mode Digital Receiver
- Data Rate: 2488 Mb/s
- Receiver Sensitivity -28 dBm With BER better than or equal to 1.0x10-10
- Receiver Optical Overload -4 dBm
- Приемник CaTV: 1550nm Downstream Linear CATV Video Receiver
- Optical Input Power: -8..+2 dBm
- Compound Second Order (CSO): -55 dB
- Compound Triple Beat (CTB): -55 dB
- Carrier to Noise Ratio (CNR): 46 dB
- RF Bandwidth: 47 to 870MHz
- RF Output: 17dBmV / ch with 4dB positive tilt
- RF Output Impedance: 75Ω
- 4 порта Ethernet 10/100/1000 Base-T(RJ-45)
Параметры интерфейсов FXS
Параметры беспроводного модуля
Параметры интерфейса USB
Физические характеристики и условия окруж. среды
- 2 порта FXS
- Поддержка протокола SIP
- Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
- Передача факса: G.711, T.38
- Сопротивление шлейфа до 2 кОм
- Прием набора импульсный/частотный (DTMF)
- Выдача Caller ID
- Стандарты 802.11 b/g/n
- Схема MiMo: 2x2
- Частотный диапазон 2400 ~ 2483,5 МГц
- Безопасность беспроводного соединения: WEP, WPA, WPA2
Скорость беспроводного соединения
- IEEE 802.11b: 1, 2, 5.5 и 11 Мбит/с
- IEEE 802.11g : 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
- IEEE 802.11n : от 6.5 до 300 Мбит/с (от MCS0 до MCS15)¹
Максимальная выходная мощность передатчика²
- 802.11b (11 Mbps): 17дБм
- 802.11g (54 Mbps): 15дБм
- 802.11gn (MCS 7): 15дБм
Схемы модуляции
- IEEE 802.11b: DQPSK, DBPSK, CCK
- IEEE 802.11g : BPSK, QPSK, 16QAM, 64QAM, OFDM
- IEEE 802.11n : BPSK, QPSK, 16QAM, 64QAM c OFDM
- 1 порт USB 2.0 - для подключения USB-устройств
- Габариты - 217x120x49 мм, настольное исполнение
- Напряжение питания адаптера - 220В/12В
- Потребляемая мощность - не более 24 Вт
- Рабочий диапазон температур от +5° до +40°С
- Относительная влажность до 80%
- ITU-T G.988 omci specification
- ITU-T G.984.x - GPON
- IEEE 802.1D
- IEEE 802.1Q
- IEEE 802.1P
- Поддержка TR-069
- Работа в режиме «моста» или «маршрутизатора»
- Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
- Поддержка IPoE (DHCP-client и static)
- DHCP-сервер на стороне LAN
- Передача Multicast трафика по Wi-Fi
- Поддержка DNS (Domain Name System)
- Поддержка DynDNS (Dynamic DNS)
- Поддержка UPNP (Universal Plug and Play)
- Поддержка NAT (Network Address Translation)
- Поддержка NTP (Network Time Protocol)
- Поддержка механизмов качества обслуживания QoS
- Поддержка IGMP Snooping
- Поддержка IGMP Proxy
- VLAN в соответствие с IEEE 802.1Q
- Ограничение скорости на портах
- FEC кодирование
- В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
- Локальное управление WEB/CLI
- Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP
² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
- Краткое техническое описание.pdf
Размер: 3.41 МБ
- Руководство пользователя. Версия 3.25.pdf
Размер: 4.11 МБ
