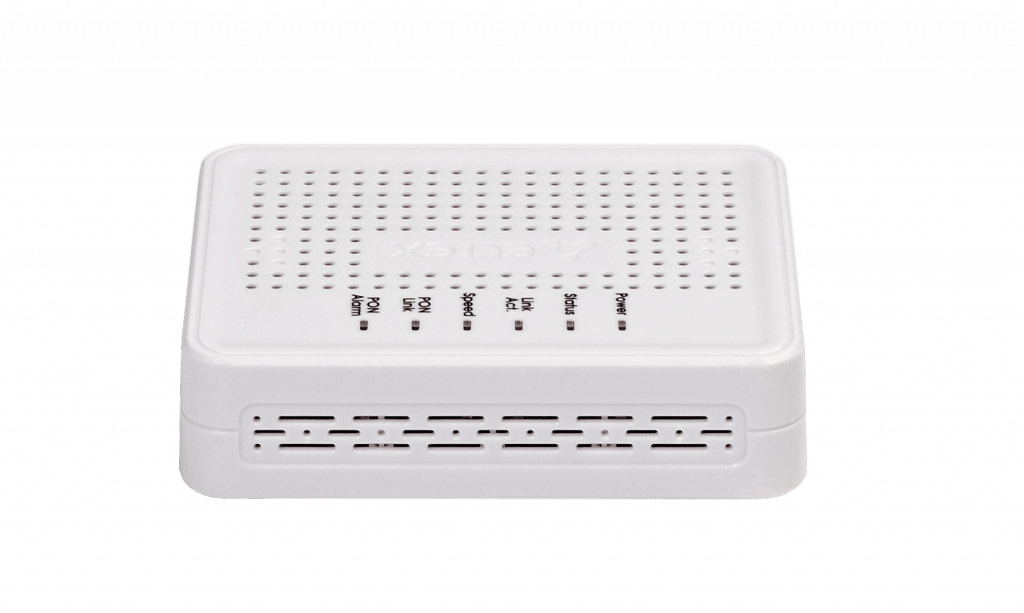

Абонентский терминал ONT NTU-1

1 порт GPON;
1 порт LAN (10/100/1000Base-T);
Удаленное управление по протоколу OMCI

Ключевые преимущества

1 порт GPON
1 порт LAN (10/100/1000Base-T)
Удаленное управление по протоколу OMCI

ONT NTU-1 – абонентские терминалы, предназначенные для подключения пользователей к сети передачи данных по технологии GPON.

Варианты применения

NTU-1 предназначены для подключения к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах и коттеджных поселках.

Наличие одного порта LAN позволяет подключить ПК, медиацентр или абонентский роутер для построения домашней сети.

[html]

Интерфейсы

1 х GPON
1 х LAN 10/100/1000Base-T

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
- Data Rate: 1244Mb/s
- Average Launch Power +0,5..+5 dBm
- Spectral Line Width @ -20 dB 1 nm
Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
- Data Rate: 2488Mb/s
- Receiver Sensitivity -28 dBm With BER better than or equal -10 to 1.0x10
- Receiver Optical Overload -4 dBm

Параметры интерфейсов LAN

1 порт Ethernet 10/100/1000 Base-T(RJ-45)

Поддержка функций безопасности

Ограничение скорости на портах
FEC кодирование

Поддержка стандартов

ITU-T G.984.x - GPON
ITU-T G.988 OMCI specification
IEEE 802.1D,
IEEE 802.1Q
IEEE 802.1P

Функциональные характеристики

Поддержка механизмов качества обслуживания QoS
VLAN в соответствие с IEEE 802.1Q
Возможность дистанционного питания по Ethernet кабелю
(UTP CAT-5E) до 40м ¹

Конфигурирование и мониторинг

Удаленное управление по протоколу OMCI
Обновление программного обеспечения: OMCI, HTTP

Физические характеристики и условия окруж. среды

Габариты - 112x100x32 мм
Напряжение питания адаптера - 220В/12В
Потребляемая мощность - не более 5 Вт
Рабочий диапазон температур от +5° до +40° С
Относительная влажность до 80%

¹ При использовании блока питания GRT-130100A

Краткое техническое описание.pdf
Размер: 1.8 МБ
Release notes. Версия ПО 3.28.7 (дата публикации: 15.03.2024).pdf
Размер: 720.03 КБ
Руководство пользователя, версия ПО 3.28.7.pdf
Размер: 1.75 МБ
