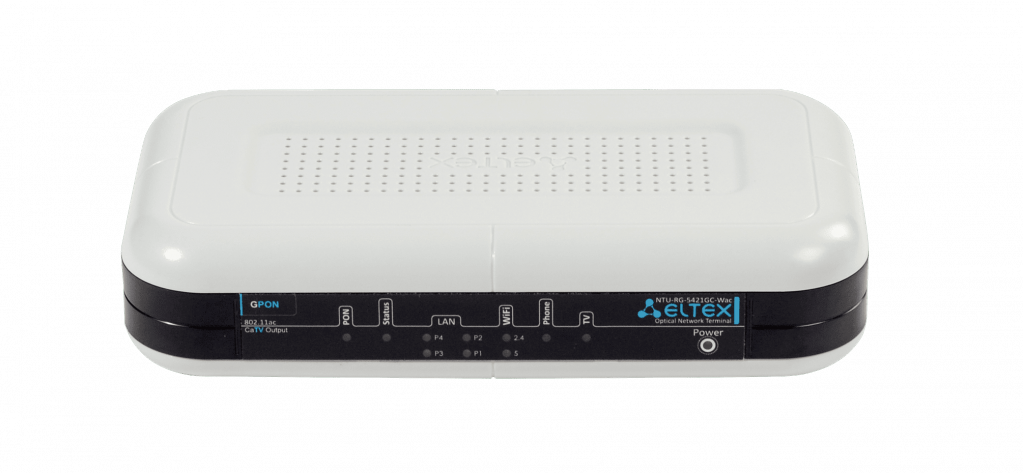

Абонентский терминал NTU-RG-5421GC-Wac

1 порт GPON
4 порта LAN 10/100/1000 Base-T
1 порт FXS, 1 порт USB 2.0

Ключевые преимущества

1 порт GPON
Гигабитный роутер
Порт FXS для подключения аналогового телефона
Порт USB 2.0 для подключения сетевого накопителя
Порт RF для предоставления услуги CaTV
Wi-Fi 802.11a/b/g/n/ac

ONT серии NTU – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология PON
Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства
Встроенные гигабитные маршрутизаторы на 4 порта 10/100/1000 Base-T позволяют организовать высокоскоростное соединение устройств в сети. Порт FXS позволяет пользоваться услугами IP-телефонии. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD).

Предоставляемые услуги

высокоскоростной доступ в интернет
потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
IP-телефония
развлекательные и обучающие программы “on-line”

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Беспроводное подключение
Абонентские маршрутизаторы NTU-RG-5421GC-Wac поддерживают стандарт 802.11ac, что обеспечивает скорость передачи данных до 866 Мбит/c и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5 ГГц.

Интерфейсы

1 x GPON
4 x 1G LAN
1 x FXS
1 x RF
1 x USB 2.0
802.11n, 2*2 - 300 Мбит/с - 2.4 ГГц
802.11ac, 2*2 - 866 Мбит/с - 5 ГГц

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Передатчик:
POC-лазер (DFB), импульсный режим генерации, длины волны 1310 нм
- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность +0,5..+5 dBm
- Ширина спектральной линии 1 нм (-20 дБ)
Приемник:
APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приемника -28 дБм, BER≤1.0x10-10
- Оптическая перезагрузка приемника -4 дБм

Приемник CaTV

CATV видео-приемник, длина волны 1550 нм
Входная оптическая мощность: -8..+2 дБм
Отношение сигнала несущей к уровню шума (CNR): 46 дБ
Ширина полосы радиочастот: от 47 до 870 МГц
ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
Выходное радиочастотное сопротивление: 75 Ом

Параметры интерфейсов LAN

4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейсов FXS

1 порт FXS
Поддержка протокола SIP
Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
Передача факса: G.711, T.38
Сопротивление шлейфа до 2 кОм
Прием набора импульсный/частотный (DTMF)
Выдача Caller ID

Параметры беспроводного модуля

Стандарты 802.11 a/b/g/n/ac
Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM

Рабочие каналы

802.11b/g/n: 1-13
802.11a/n/ac: 36-64, 132-165

Скорость беспроводного соединения¹

802.11b: 1; 2; 5,5 и 11 Мбит/с
802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
802.11n: 300 Мбит/c (канал 20 МГц), 450 Мбит/c (канал 40 МГц)
802.11ac: 866 Мбит/c (80 МГц)

Максимальная выходная мощность передатчика²

802.11b (11 Mbps): 17дБм
802.11g (54 Mbps): 15дБм
802.11n (MCS7): 15 дБм
802.11ас (MCS0): 19 дБм

Параметры интерфейса USB

1 порт USB 2.0 - для подключения USB-устройств

Физические характеристики и условия окружающей среды

Габариты (ШхВхГ) — 220x50x120 мм, настольное исполнение
Питание. Внешний адаптер питания постоянного тока 12 B/2 А
Потребляемая мощность: не более 15 Вт
Рабочий диапазон температур от +5 до +40 С
Относительная влажность до 80%

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка UPNP, SMB, FTP-alg, Print Server
VLAN в соответствие с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC-кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
- Локальное управление WEB/CLI
- Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
