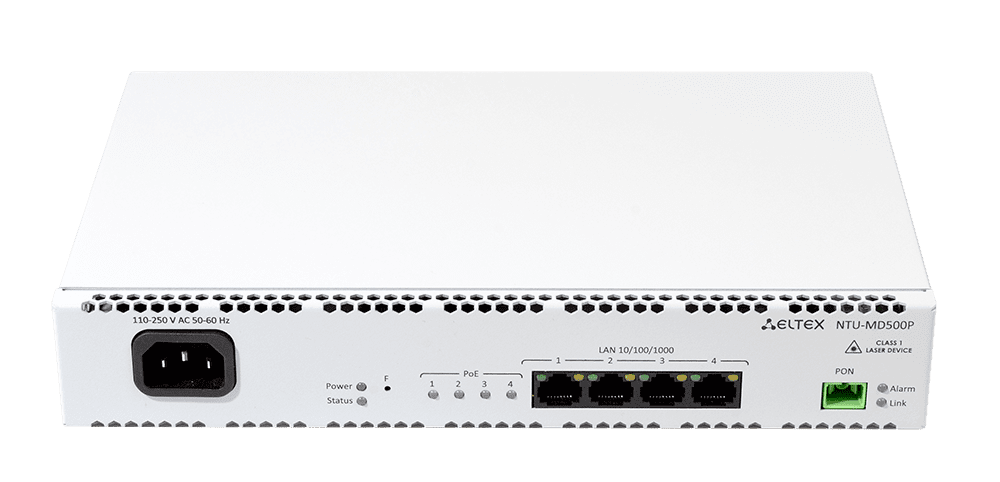

Абонентские терминалы ONT GPON NTU-MD500P

1 порт GPON
4 порта с поддержкой стандарта IEEE 802.3at PoE+

Ключевые преимущества

Металлический корпус 1U 19"
1 порт GPON
4 порта с поддержкой стандарта IEEE 802.3at PoE+
Пассивное охлаждение

NTU-MD500P — оптические сетевые терминалы, которые имеют 4 порта 10/100/1000BASE-T с под-держкой стандарта IEEE 802.3at PoE+. Терминалы NTU-MD500P обеспечивают мощность до 30 Вт на портах 10/100/1000BASE-T с бюджетом мощности PoE — 65 Вт.

Поддержка технологии PoE позволяет подать электро-питание от NTU-MD500P по кабелю UTP к IP-телефонам, беспроводным точкам доступа, IP-камерам и другим устройствам с поддержкой технологии PoE.

Схема применения
schema_NTU MD500.PNG

Интерфейсы

GPON - 1
10/100/1000BASE-T (RJ-45) PoE - 4

Конфигурирование и мониторинг

Управление и мониторинг PoE через OMCI:
- ONU-G::PSE overload yellow
- ONU-G::PSE overload red
- Physical path termination point Ethernet UNI::Power control
- Power over Ethernet control::Operational state
- Power over Ethernet control::Power detection status
- Power over Ethernet control::Power classification status
- Power over Ethernet control::Current Power Consumption
- Power over Ethernet control::AVC
- Power over Ethernet control::Power priority
Групповое управление и мониторинг через SNMP-agent OLT, CLI OLT
В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
Локальное управление WEB/CLI
Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема — SC/APC
Среда передачи — оптоволоконный кабель SMF — 9/125, G.652
Максимальная дальность — 20 км
Передатчик:
- POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность +0,5..+5 dBm
- Ширина спектральной линии 1 нм (-20 дБ)
Приемник:
- APD/TIA CW Mode цифровой приемник, длина волны 1490нм
- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приемника -28 дБм, BER≤1.0x10^-10
- Оптическая перезагрузка приемника -8 дБм

PoE

Поддержка стандарта IEEE 802.3af PoE (до 15,4 Вт/порт) и IEEE 802.3at PoE+ (до 30 Вт/порт)¹ на портах
Бюджет мощности PoE — 65 Вт

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
Поддержка IPoE (DHCP-client и static)
Поддержка VPN в режиме L2TP
Поддержка L2TP over IPSec
Поддержка IPSec (trasport mode)
DHCP-сервер на стороне LAN
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
VLAN в соответствие с IEEE 802.1Q

Поддержка стандартов

ITU-T G.984.x
GPON– ITU-T G.988 OMCI specification
IEEE 802.1D
IEEE 802.1Q
IEEE 802.1P
IEEE 802.3af
IEEE 802.3at

¹ Энергопотребление каждого порта измеряется и рассчитывается в режиме реального времени. Суммарное энергопотребление для всех портов сравнивается с бюджетом мощности (65 Вт). Когда потребляемая мощность достигает предела бюджета мощности, порты с низким приоритетом отключаются.
