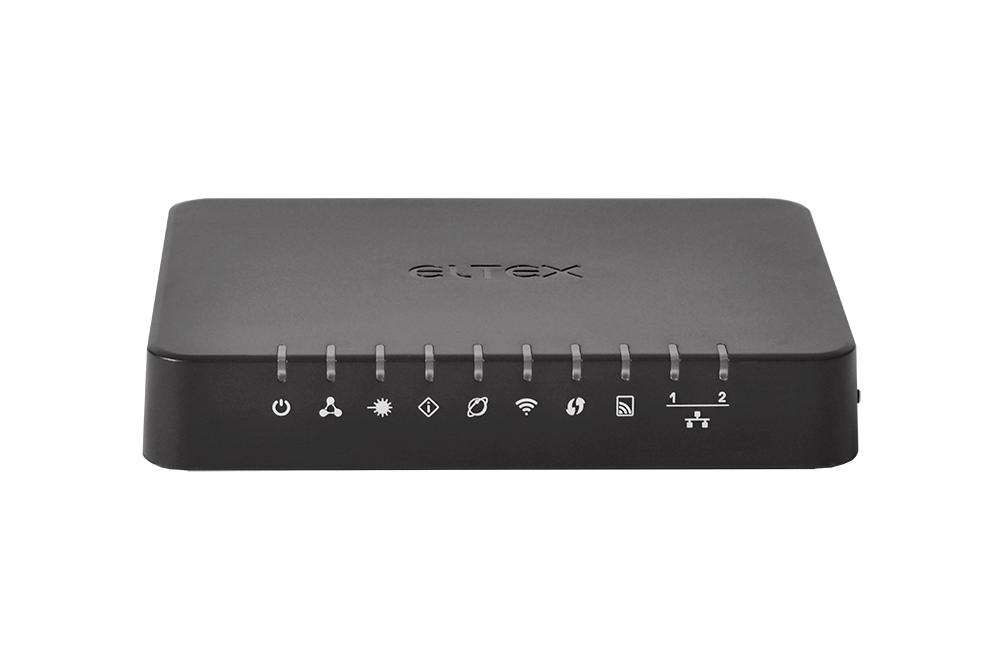

Абонентский терминал NTU-52W

— 1 порт GPON
— Гигабитный роутер
— Wi-Fi 802.11 b/g/n

NTU-52W — высокопроизводительный многофункциональный абонентский терминал, предназначенный для доступа к IPTV, OTT и высокоскоростному Интернету. Кроме того, терминал дает операторам возможность предоставлять пользователям широкий набор услуг для работы в локальной сети.

Технология PON
Технология PON — одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Предоставляемые услуги

Высокоскоростной доступ в Интернет
Потоковое видео/High Definition TV/IPTV, видео по запросу (VoD), видеоконференция
Развлекательные и обучающие программы «online»

Варианты применения

Подключение абонентов к услугам широкополосного доступа в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
Построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Беспроводное подключение
Абонентский терминал NTU-52W позволяет подключать клиентов Wi-Fi по стандарту IEEE 802.11 b/g/n

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема — SC/APC
Среда передачи — оптоволоконный кабель SMF — 9/125, G.652
Максимальная дальность — 20 км
Передатчик:
- POC-лазер (DFB), импульсный режим генерации, длина волны 1310 нм
- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность +0,5..+5 дБм
- Ширина спектральной линии 1 нм (-20 дБ)
Приемник:
- APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приемника -28 дБм, BER≤1.0x10^-10
- Оптическая перегрузка приемника -8 дБм

Параметры интерфейса LAN

1 порт Ethernet 10/100/1000BASE-T (RJ-45)
1 порт Ethernet 10/100BASE-T (RJ-45)

Параметры беспроводного модуля

Стандарты: 802.11 b/g/n
Схема MIMO: 2x2
Диапазон частот: 2400 ~ 2483,5 МГц
Безопасность беспроводного соединения: WEP; WPA/WPA2

Скорость беспроводного соединения¹
802.11b: 1, 2, 5.5 и 11 Мбит/с
802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)

Максимальная выходная мощность передатчика²

802.11b (11 Mbps): 18 дБм
802.11g (54 Mbps): 16 дБм
802.11n (MCS7): 16 дБм
802.11n (MCS0): 18 дБм

Схемы модуляции

IEEE 802.11b: DQPSK, DBPSK, CCK
IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM

Физические характеристики и условия окружающей среды

Питание: внешний адаптер питания постоянного тока 12 B, 0,5 А
Потребляемая мощность: не более 6 Вт
Рабочий диапазон температур: от +5 до +40 С
Относительная влажность: до 80%
Габариты (ШxВxГ): 147x24x110 мм, настольное исполнение, возможность крепления на стену

Поддержка стандартов

ITU-T G.984.x – GPON
ITU-T G.988 OMCI specification
IEEE 802.1D
IEEE 802.1Q
IEEE 802.1P

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto-, PAP-, MSCHAP- и CHAP-авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast-трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPnP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка Firewall
VLAN в соответствии с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC-кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
Удаленное управление по протоколу OMCI
Удаленное управление по протоколу TR-069
Локальное управление WEB/CLI
Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
