Цифровая АТС МС240
Цифровая АТС МС240 является современной конвергентной коммуникационной платформой с высокими технико-экономическими показателями, применяется на городских и сельских сетях в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи, а также выноса абонентской емкости.
Архитектура

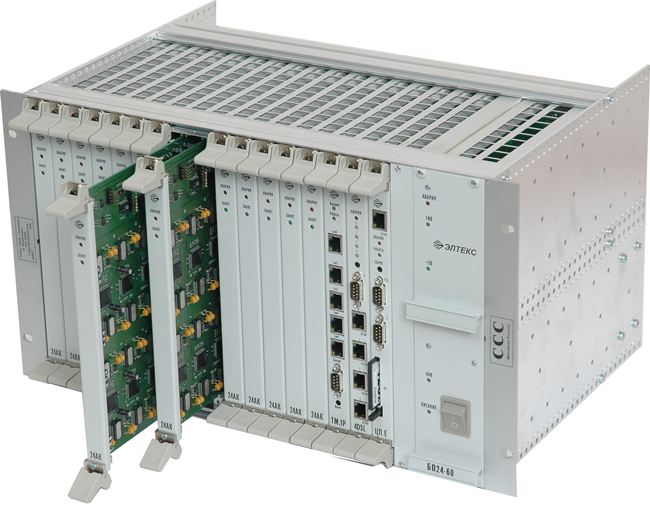

МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.Модули станции устанавливаются в общий 19" блок высотой 6U. В один абонентский блок можно установить до 16 модулей периферии.
Один абонентский блок ЦАТС МС240 имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Емкость станции увеличивается путем добавления блоков расширения, количество которых зависит от требуемой абонентской емкости и не превышает четырех. При этом для управления блоками расширения используется один центральный процессор (ЦП.Е), установленный в одном из каркасов станции.
Центральный процессор станции МС240 (ЦП.Е) позволяет, путем подключения абонентских блоков расширения, увеличить емкость до 1920 АЛ с нагрузкой 0,6 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.
АТС большой емкости строятся на базе блока коммутатора потоков БКП-М. Блоки МС240, с установленными модулями абонентских комплектов, подключаются к БКП-М по протоколу V5.2. Максимальная емкость БКП-М – 256 потоков Е1 (G.703), абонентская емкость – 30000 номеров.
Абонентский вынос
МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная абонентская емкость MC240AN – 768 номеров. Коммутация соединений осуществляется в вышестоящей станции, например БКП-М.
Подключение к IP-сетям
Модуль шлюза TM.IP обеспечивает простую интеграцию TDM и NGN сетей. Модуль поддерживает протоколы IP-телефонии – SIP, SIP-T и H.323, передачу факсов и все основные аудиокодеки, применяемые в сетях VoIP.
Схема применения:
- Оконечная/опорная АТС;
- Узловая АТС
- Абонентский вынос
- Шлюз в IP-сети
Соединительные линии:
- Цифровые потоки Е1: CAS, E&M, R2/R2.ext,FXO/FXS, PRI (Q.931/EDSS1), SS7
- ИКМ-15
- H.323, SIP/SIP-T
- FXS, FXO
- Аналоговые 4-х/6-типроводные СЛ с любыми типами сигнализации(в том числе ТДН, АДАСЭ, ССС)
Абонентские линии
- Телефонные аппараты с импульсным и частотным набором номера
- Модем, факс
- Телефоны с функцией CallerID
- IP-телефоны
- Удаленные абонентские устройства(по протоколам ТДН и АДАСЭ)
- Таксофоны местной и междугородной телефонной связи
АТС позволяет использовать следующие типы оконечных абонентских устройств:
- телефонные аппараты с импульсным или частотным набором номера;
- устройства передачи данных (модем, факс);
- удаленные абонентские устройства (по протоколам ТДН и АДАСЭ);
- абонентские устройства с цифровым уплотнением;
- таксофоны местной телефонной связи;
- таксофоны междугородной связи;
- универсальные таксофоны местной и междугородной связи;
- телефоны с функцией CallerID;
- абонентские VoIP-шлюзы;
- IP-телефоны (при работе с gatekeeper или SIP-сервером).
Максимальное сопротивление шлейфа аналоговой абонентской линии достигает 3 кОм.
В режиме «повышенная дальность» допускается шлейф до 6 кОм.
АТС может работать со следующими типами соединительных линий:
- цифровые соединительные линии со скоростью передачи 2048 кбит/с (ИКМ-30) с протоколами сигнализации типа 1ВСК, 2ВСК (набор декадный, челнок, пакет), PRI(EDSS) и ОКС №7, V5.2;
- цифровые соединительные линии со скоростью передачи 1024 кбит/с (ИКМ-15);
- аналоговые четырёх/шестипроводные соединительные линии с любыми типами внутриполосной и внеполосной сигнализации (в том числе, ТДН, АДАСЭ, ССС);
- аналоговые двухпроводные абонентские линии, для связи с районной АТС;
- IP-сети по протоколам H.323, SIP/SIP-T.
Нумерация
Станция обеспечивает работу на телефонных сетях с открытой нумерацией с индексом выхода и на сетях с закрытой нумерацией. Внутренняя номерная значность станции может гибко конфигурироваться и может достигать 8 знаков. ЦАТС МС240 поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex), гибко маршрутизировать транзитные соединения.
Дополнительные виды обслуживания
ЦАТС МС240 поддерживает следующие функции ДВО:
- переадресация входящего вызова на другое оконечное абонентское устройство;
- переадресация вызова в случае занятости абонента;
- переадресация вызова в случае неответа абонента;
- наведение справки во время разговора;
- передача соединения другому абоненту;
- соединение без набора номера (прямой вызов);
- установка личного кода-пароля;
- активация и деактивация кода-пароля;
- запрет некоторых видов исходящей связи;
- однократный и постоянный будильник;
- сокращенный набор абонентских номеров;
- уведомление о поступлении нового вызова;
- перехват вызова;
- отслеживание злонамеренного вызова;
- конференц-связь трех абонентов;
- конференц-связь с последовательным сбором участников;
- ожидание с обратным вызовом;
- отмена всех услуг.
Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.
Техническое обслуживание и эксплуатация
Оконечные станции серии МС240 ориентированы на централизованное обслуживание, сохраняя при этом возможность подключения сервисного терминала в месте установки. Аппаратные и программные средства станции позволяют проводить диагностику ее работы и диагностику абонентских линий, в т.ч. измерение посторонних напряжений на линейных проводах, измерение величины сопротивления изоляции и емкости между проводами и между проводами и землей. Для дистанционного контроля параметров окружения станции в блок станции со стороны задней панели устанавливается сервисный модуль. Данный модуль программно доступен со стороны центрального процессора и позволяет выполнять следующие функции:
- контроль состояния охранной, пожарной и др. сигнализаций – до 8 точек;
- контроль влажности и температуры окружающей среды;
- контроль состояний вторичных напряжений блока (+5 В, -5 В, -60 В и др.);
- измерение величины первичного напряжения;
- выдача сигналов управления внешним оборудованием – (сухие контакты реле – 4 пары);
- управление и контроль параметров устройства электропитания через порт RS-232;
- имеющийся на сервисном модуле порт RS-232 может быть использован и для подключения другого оборудования. При этом режимы работы порта могут быть установлены с сервисного терминала или дистанционно из ЦТЭ.
Программное обеспечение МС240 позволяет организовать эксплуатацию сети необслуживаемых оконечных станций из центра технической эксплуатации (ЦТЭ), при этом подключение к МС240 может происходить по каналам связи различных типов:
- по цифровым потокам путем передачи данных в разговорных канальных интервалах. Этот способ используется при обслуживании сети связи района, если районная станция – цифровая, причем любого типа.
- через сеть TCP/IP (локальная/корпоративная/Интернет).
ПО ЦТЭ позволяет осуществлять следующие функции:
- подготовка конфигураций станций, сохранение их на устройстве хранения данных ЭВМ, запись и чтение конфигураций станций;
- многоуровневый мониторинг сети станций с накоплением и хранением информационных и аварийных данных;
- интерфейс для подключения внешних систем мониторинга;
- оперативное управление станциями, блокирование и разблокирование СЛ и абонентских линий;
- диагностирование станционного оборудования, накопление и хранение сведений об отказах;
- тестирование абонентских линий – по запросу оператора или автоматическое (по расписанию), накопление результатов проведенных измерений;
- сбор учетной информации о состоявшихся разговорах;
- приём и обработка сигналов телеметрии от контрольных устройств объектов;
- передача сигналов управления в контрольные устройства объектов.
В станции МС240 реализована возможность выдачи телеметрической информации с оконечной станции в ЦТЭ. Источником информации может быть:
- изменение состояния охранных и пожарных систем;
- состояние температурного датчика (измерение температуры в помещении);
- состояние датчика влажности;
- состояние системы электропитания, с возможностью дистанционного управления работой устройств электропитания собственного производства, что позволяет в полной мере реализовать концепцию построения необслуживаемой сети станций.
Входящий в состав программного обеспечения ЦТЭ менеджер автоматических операций дает возможность автоматизировать функции, выполняемые обслуживающим персоналом. ПО ЦТЭ функционирует на базе персонального компьютера (ПК) в среде ОС Windows 98/2000/XP.
Модули абонентских комплектов выполнены на основе интегрированного комплекта микросхем SLIC. Данный набор микросхем позволяет реализовать дополнительные возможности по сравнению со стандартной дискретной схемой абонентского комплекта. В частности это:
- встроенное тестирование параметров линии и абонентских комплектов без применения дополнительного оборудования;
- измерение посторонних напряжений на линейных проводах, измерение величины сопротивления – изоляции и емкости между проводами и между проводами и землей;
- встроенное тестирование комплектов;
- формирование индукторного вызова;
- эффективная схема защиты программного изменения режимов работы абонентских комплектов.
В станции МС240 реализована возможность выбора оптимального режима работы абонентского комплекта:
- нормальный режим – питание на линии -48 В, применяется в большинстве случаев. Сопротивление абонентского шлейфа (вместе с ТА) – до 3 кОм;
- режим пониженного потребления – питание на линии -24 В, применяется для подключения близко расположенных абонентов. Сопротивление абонентского шлейфа – до 1,5 кОм;
- режим повышенной дальности – питание на линии 90 В, применяется для подключения удаленных абонентов. Сопротивление абонентского шлейфа – до 6 кОм.
