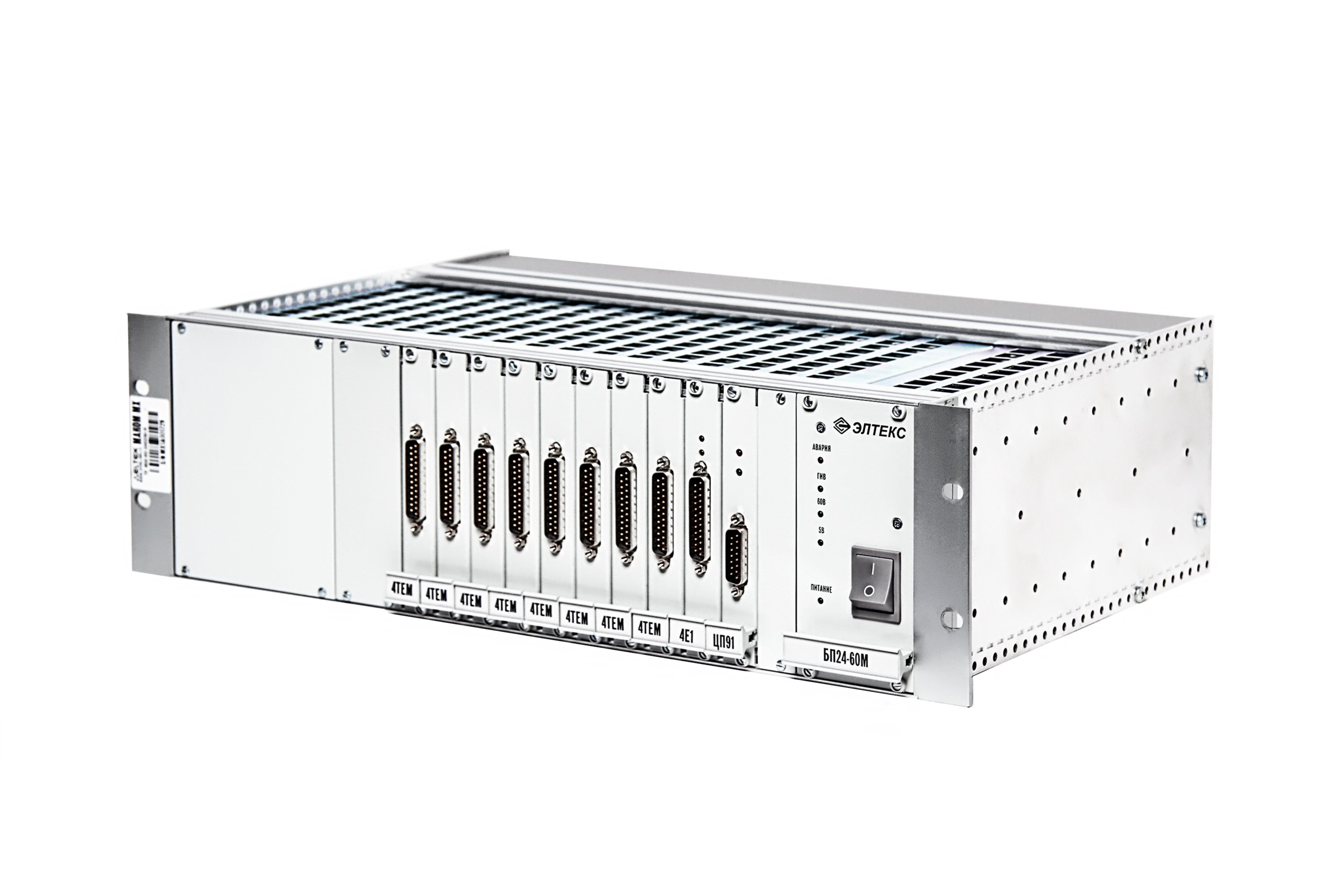

Гибкий мультиплексор Маком-МX
Гибкий мультиплексор предназначен для формирования первичных цифровых потоков со скоростью 2048 кбит/с (поток Е1) из аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов со скоростью 64 кбит/с, передачи цифровых потоков по сети IP/Ethernet, а также для конвертации физических стыков и линейной сигнализации.
Оборудование имеет следующие типы интерфейсов:
- цифровые стыки Е1, кодировка HDB3 или AMI;
- цифровые стыки ИКМ-15 (1024 кбит/с);
- FXS (двухпроводные физические линии для подключения оконечных абонентских устройств со шлейфной сигнализацией);
- FXO (двухпроводные физические линии, включаемые в абонентские комплекты АТС);
- трехпроводные физические соединительные линии (СЛ) с сигнализацией батарейным способом;
- двух-/четырех-/шестипроводные окончания каналов ТЧ аппаратуры систем передачи;
- двухпроводные физические линии системы МБ;
- цифровые асинхронные стыки V.24;
- цифровые синхронные стыки V.24, V.11, V.35, V.36, X.21;
- цифровые сонаправленные стыки 64 кбит/с (G.703.1);
- стыки С-1И;
- Ethernet 10/100 Base-T;
- TDMoP Ethernet;
- ВОЛС Ethernet TDMoP;
- телеграфные стыки;
- цифровые стыки SHDSL.
Конструктивное исполнение
Оборудование реализовано в виде модульной конструкции, при этом модули блока питания (БП) и центрального процессора (ЦП) являются базовыми и устанавливаются при любой конфигурации аппаратуры. Модуль ЦП осуществляет кроссовую коммутацию ОЦК и сигнальных каналов, производит конвертирование протоколов сигнализации, управляет работой модулей периферии. Параметры конфигурации хранятся в энергонезависимой памяти.
Сопряжение аппаратуры с подключаемыми каналами и линиями обеспечивают модули периферийных окончаний (модули периферии). Каждый модуль периферии содержит однотипные комплекты, обеспечивающие подключение определенных каналов и линий. Питание оборудования осуществляется от сети постоянного тока с заземленным положительным полюсом и напряжением 24…60В. Конструктивно каждый модуль выполнен в виде отдельного ТЭЗа. ТЭЗы устанавливаются в 19” евроконструктив 3U84ТЕ в стоечном исполнении. Общее количество модулей периферии, которое можно установить в один корпус, составляет 16. Все посадочные места модулей периферии – универсальны.
Варианты применения
В простейшем случае, с помощью мультиплексора Маком-МX можно скоммутировать от 4 до 60 аналоговых окончаний на один-два цифровых потока Е1 или до 128 абонентских комплектов на 4 потока Е1. В качестве аналоговых окончаний могут выступать 2, 4 или 6 проводные линии ТЧ, с внутриполосной сигнализацией или с сигнализацией выделенному сигнальному каналу, абонентские линии или абонентские комплекты. Информация речевых каналов при этом может быть сжата до 32 или 16 кбит/с на канал, используя кодирование АДИКМ.
Мультиплексор используется для организации цифрового канала связи по технологии SHDSL/SHDSL.bis со скоростью до 11,4 Mbps. В качестве особых возможностей мультиплексора следует отметить функции конвертора протоколов.
С помощью мультиплексора можно осуществлять конвертацию в обе стороны:
- местной и междугородной зоновой сигнализации 2600 Гц по каналам ТЧ в Е1 протокол 2ВСК;
- одночастотной сигнализации в 1ВСК;
- сигнализации батарейным способом по трёхпроводным соединительным линиям в Е1 протокол 2ВСК;
- преобразование стыка ИКМ-15 в Е1.
Также мультиплексор позволяет, устанавливать широковещательные соединения, т.е. подать сигнал с одного из аналоговых или цифровых каналов на несколько других. Применяется в частности для подачи программ радиовещания в несколько пунктов одновременно.
Конфигурирование и мониторинг
Конфигурирование и мониторинг производится с помощью персонального компьютера. Программное обеспечение позволяет осуществлять создание и редактирование конфигурации без подключения к мультиплексору или «онлайн», изменять параметры оборудования без перерыва работы, контролировать состояние мультиплексора и сигнализировать при возникновении аварийных ситуаций.
Имеется возможность удаленного конфигурирования и мониторинга мультиплексора через потоки Е1, DSL, что позволяет объединить несколько мультиплексоров в сеть и управлять их работой удаленно с помощью компьютера, подключенного к любому из мультиплексоров этой сети. Программное обеспечение для центра эксплуатации работает в среде Windows 98/2000/XP и позволяет производить мониторинг /настройку работы как локального оборудования по стыку RS-232, так и сети мультиплексоров через цифровые тракты E1.
АТС позволяет использовать следующие типы оконечных абонентских устройств:
- телефонные аппараты с импульсным или частотным набором номера;
- устройства передачи данных (модем, факс);
- удаленные абонентские устройства (по протоколам ТДН и АДАСЭ);
- абонентские устройства с цифровым уплотнением;
- таксофоны местной телефонной связи;
- таксофоны междугородной связи;
- универсальные таксофоны местной и междугородной связи;
- телефоны с функцией CallerID;
- абонентские VoIP-шлюзы;
- IP-телефоны (при работе с gatekeeper или SIP-сервером).
Максимальное сопротивление шлейфа аналоговой абонентской линии достигает 3 кОм.
В режиме «повышенная дальность» допускается шлейф до 6 кОм.
АТС может работать со следующими типами соединительных линий:
- цифровые соединительные линии со скоростью передачи 2048 кбит/с (ИКМ-30) с протоколами сигнализации типа 1ВСК, 2ВСК (набор декадный, челнок, пакет), PRI(EDSS) и ОКС №7, V5.2;
- цифровые соединительные линии со скоростью передачи 1024 кбит/с (ИКМ-15);
- аналоговые четырёх/шестипроводные соединительные линии с любыми типами внутриполосной и внеполосной сигнализации (в том числе, ТДН, АДАСЭ, ССС);
- аналоговые двухпроводные абонентские линии, для связи с районной АТС;
- IP-сети по протоколам H.323, SIP/SIP-T.
Нумерация
Станция обеспечивает работу на телефонных сетях с открытой нумерацией с индексом выхода и на сетях с закрытой нумерацией. Внутренняя номерная значность станции может гибко конфигурироваться и может достигать 8 знаков. ЦАТС МС240 поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex), гибко маршрутизировать транзитные соединения.
Дополнительные виды обслуживания
ЦАТС МС240 поддерживает следующие функции ДВО:
- переадресация входящего вызова на другое оконечное абонентское устройство;
- переадресация вызова в случае занятости абонента;
- переадресация вызова в случае неответа абонента;
- наведение справки во время разговора;
- передача соединения другому абоненту;
- соединение без набора номера (прямой вызов);
- установка личного кода-пароля;
- активация и деактивация кода-пароля;
- запрет некоторых видов исходящей связи;
- однократный и постоянный будильник;
- сокращенный набор абонентских номеров;
- уведомление о поступлении нового вызова;
- перехват вызова;
- отслеживание злонамеренного вызова;
- конференц-связь трех абонентов;
- конференц-связь с последовательным сбором участников;
- ожидание с обратным вызовом;
- отмена всех услуг.
Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.
Техническое обслуживание и эксплуатация
Оконечные станции серии МС240 ориентированы на централизованное обслуживание, сохраняя при этом возможность подключения сервисного терминала в месте установки. Аппаратные и программные средства станции позволяют проводить диагностику ее работы и диагностику абонентских линий, в т.ч. измерение посторонних напряжений на линейных проводах, измерение величины сопротивления изоляции и емкости между проводами и между проводами и землей. Для дистанционного контроля параметров окружения станции в блок станции со стороны задней панели устанавливается сервисный модуль. Данный модуль программно доступен со стороны центрального процессора и позволяет выполнять следующие функции:
- контроль состояния охранной, пожарной и др. сигнализаций – до 8 точек;
- контроль влажности и температуры окружающей среды;
- контроль состояний вторичных напряжений блока (+5 В, -5 В, -60 В и др.);
- измерение величины первичного напряжения;
- выдача сигналов управления внешним оборудованием – (сухие контакты реле – 4 пары);
- управление и контроль параметров устройства электропитания через порт RS-232;
- имеющийся на сервисном модуле порт RS-232 может быть использован и для подключения другого оборудования. При этом режимы работы порта могут быть установлены с сервисного терминала или дистанционно из ЦТЭ.
Программное обеспечение МС240 позволяет организовать эксплуатацию сети необслуживаемых оконечных станций из центра технической эксплуатации (ЦТЭ), при этом подключение к МС240 может происходить по каналам связи различных типов:
- по цифровым потокам путем передачи данных в разговорных канальных интервалах. Этот способ используется при обслуживании сети связи района, если районная станция – цифровая, причем любого типа.
- через сеть TCP/IP (локальная/корпоративная/Интернет).
ПО ЦТЭ позволяет осуществлять следующие функции:
- подготовка конфигураций станций, сохранение их на устройстве хранения данных ЭВМ, запись и чтение конфигураций станций;
- многоуровневый мониторинг сети станций с накоплением и хранением информационных и аварийных данных;
- интерфейс для подключения внешних систем мониторинга;
- оперативное управление станциями, блокирование и разблокирование СЛ и абонентских линий;
- диагностирование станционного оборудования, накопление и хранение сведений об отказах;
- тестирование абонентских линий – по запросу оператора или автоматическое (по расписанию), накопление результатов проведенных измерений;
- сбор учетной информации о состоявшихся разговорах;
- приём и обработка сигналов телеметрии от контрольных устройств объектов;
- передача сигналов управления в контрольные устройства объектов.
В станции МС240 реализована возможность выдачи телеметрической информации с оконечной станции в ЦТЭ. Источником информации может быть:
- изменение состояния охранных и пожарных систем;
- состояние температурного датчика (измерение температуры в помещении);
- состояние датчика влажности;
- состояние системы электропитания, с возможностью дистанционного управления работой устройств электропитания собственного производства, что позволяет в полной мере реализовать концепцию построения необслуживаемой сети станций.
Входящий в состав программного обеспечения ЦТЭ менеджер автоматических операций дает возможность автоматизировать функции, выполняемые обслуживающим персоналом. ПО ЦТЭ функционирует на базе персонального компьютера (ПК) в среде ОС Windows 98/2000/XP.
Модули абонентских комплектов выполнены на основе интегрированного комплекта микросхем SLIC. Данный набор микросхем позволяет реализовать дополнительные возможности по сравнению со стандартной дискретной схемой абонентского комплекта. В частности это:
- встроенное тестирование параметров линии и абонентских комплектов без применения дополнительного оборудования;
- измерение посторонних напряжений на линейных проводах, измерение величины сопротивления – изоляции и емкости между проводами и между проводами и землей;
- встроенное тестирование комплектов;
- формирование индукторного вызова;
- эффективная схема защиты программного изменения режимов работы абонентских комплектов.
В станции МС240 реализована возможность выбора оптимального режима работы абонентского комплекта:
- нормальный режим – питание на линии -48 В, применяется в большинстве случаев. Сопротивление абонентского шлейфа (вместе с ТА) – до 3 кОм;
- режим пониженного потребления – питание на линии -24 В, применяется для подключения близко расположенных абонентов. Сопротивление абонентского шлейфа – до 1,5 кОм;
- режим повышенной дальности – питание на линии 90 В, применяется для подключения удаленных абонентов. Сопротивление абонентского шлейфа – до 6 кОм.
