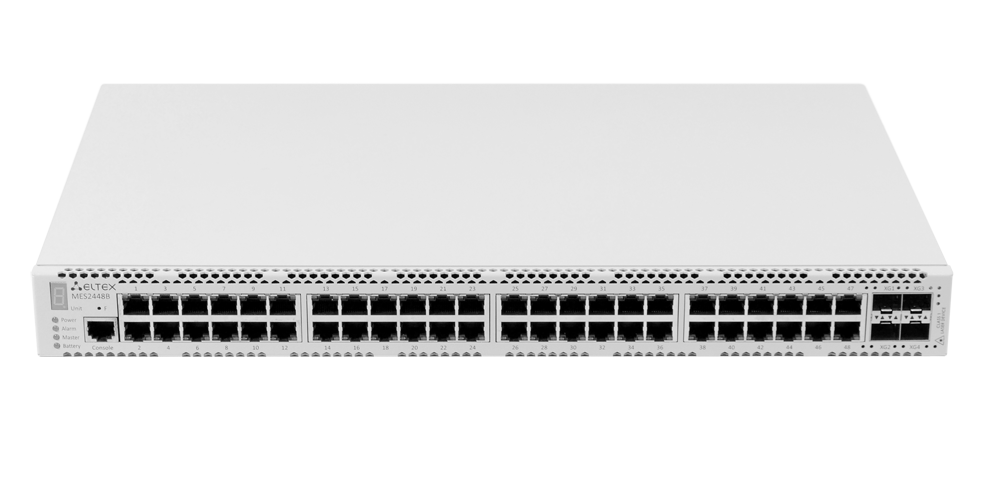

Коммутатор доступа MES2448B
Коммутатор уровня L2;
48 порта 10/100/1000 Base-T;
4 порта 1000Base-X(SFP)/10G Base-R(SFP+)
Консольный порт RS-232 (RJ-45)
48 порта 10/100/1000 Base-T;
4 порта 1000Base-X(SFP)/10G Base-R(SFP+)
Консольный порт RS-232 (RJ-45)
Ключевые особенности
Функциональные возможности коммутаторов обеспечивают поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Бесперебойное питание
Коммутаторы MES2424B, MES2448B и MES2448E имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220 В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.
- Неблокируемая коммутационная матрица
- Расширенные функции L2
- Коммутатор L3
- Поддержка Multicast (IGMP Snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
- Бесперебойное питание от АКБ
Функциональные возможности коммутаторов обеспечивают поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Бесперебойное питание
Коммутаторы MES2424B, MES2448B и MES2448E имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220 В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.
Общие параметры
1Значения указаны для односторонней передачи
2Mac-based vlan и sQinQ используют общие аппаратные ресурсы
-
48x10/100/1000BASE-T (RJ-45)
-
4x1000BASE-X(SFP)/10GBASE-R(SFP+)
-
1хКонсольный порт RS-232 (RJ-45)
- Пропускная способность - 176 Гбит/с
- Производительность на пакетах длиной 64 байта1 -130,95 MPPS
- Объем буферной памяти - 2 Мбайт
- Объем ОЗУ (DDR3) - 512 Мбайт
- Объем ПЗУ (SPI Flash) - 64 Мбайт
- Таблица MAC-адресов - 32768
- Количество ARP-записей - 1000
- Таблица VLAN - 4094
- Количество групп L2 Multicast (IGMP Snooping) - 4094
- Количество групп L3 multicast (IGMP Proxy) - 2048
- Количество правил SQinQ - 2048 (ingress2), 1024 (egress)
- Количество правил MAC ACL - 766
- Количество правил IPv4/IPv6 ACL - 640/320
- Количество маршрутов L3 IPv4 Unicast - 2048
- Количество маршрутов L3 IPv6 Unicast - 512
- Количество VRRP-маршрутизаторов - 32
- Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 512 IPv6 GUA суммарно для всех vlan
- Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей на порт
- Размер Jumbo-фрейма - максимальный размер пакетов 12 288 байт
- Защита от блокировки очереди (HOL)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (SPAN,RSPAN)
Функции при работе с МAC-адресами
Функции L2 - Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
- Отслеживание событий MAC change на портах
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка GVRP
- Поддержка selective Q-in-Q
- Поддержка MAC-based VLAN
- Поддержка Protocol-based VLAN
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping fast-leave
- Поддержка функций IGMP Proxy-report
- Поддержка авторизации IGMP через RADIUS
- Поддержка IGMP Querier
- Поддержка MVR
-
Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
-
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
-
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
-
Поддержка протокола Rapid-PVST+
-
Поддержка STP Root Guard
-
Поддержка STP Loop Guard
-
Поддержка STP BPDU Guard
-
Поддержка BPDU Filtering
-
Поддержка Spanning Tree Fast Link option
-
Поддержка Loopback Detection (LBD)
-
Изоляция портов
-
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
-
Поддержка Layer 2 Protocol Tunneling (L2PT)
-
Поддержка ERPS (G.8032v2)
- IGMP proxy (RFC 4605)
- IGMP proxy fast-leave
- Поддержка статических IPv4-, IPv6-маршрутов
- Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
- Поддержка протокола VRRP
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Функциональность IPv6 Host
-
Совместное использование IPv4, IРv6
- DHCP Snooping
- Опция 82 протокола DHCP
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
- Проверка подлинности по портам на основе IEEE 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- PPPoE Intermediate agent
- IP Source Guard
- Dynamic ARP Inspection
- DHCPv6 Snooping
- IPv6 Source Guard
- Поддержка функции IPv6 ND Inspection
- Поддержка функции IPv6 RA Guard
- L2-L3-L4 ACL (Access Control List)
- IPv6 ACL
- ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
- Ограничение скорости на портах (shaping)
- Ограничение скорости (policing) согласно алгоритмам sr-TCM и tr-TCM
- Поддержка класса обслуживания IEEE 802.1p
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Настройка приоритета IEEE 802.1p для VLAN управления
- Классификация трафика на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток DSCP в CoS
- Перемаркировка меток CoS в DSCP
- Назначение VLAN на основании ACL
- IEEE 802.3ah, Ethernet OAM
- IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков
- Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
- Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (IEEE 802.1ab) + LLDP MED
- Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
- Поддержка авторизации вводимых команд с помощью сервера TACACS+
- Поддержка IPv4/IPv6 ACL для управления устройством
- Управление доступом к коммутатору – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Клиент Telnet, клиент SSH
- Сервер Telnet, сервер SSH
- Поддержка макрокоманд
- Журналирование вводимых команд по протоколу TACACS+
- Автоматическая настройка DHCP
- DHCP Relay (поддержка IРv4)
- DHCP Relay Option 82
- Сервер DHCP
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Ping (поддержка IPv4/IPv6)
- Поддержка статических маршрутов IPv4/IPv6
- Поддержка нескольких версий файлов конфигурации
- Статистика интерфейсов
- Поддержка мониторинга загрузки CPU по задачам и очередям
- Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
Обеспечение бесперебойного питания
- Автоматический переход на АКБ (12В) при отключении первичного питания (220В) и обратно
- Заряд АКБ (12В) при работе от первичной сети (220В)
- Мониторинг типа электропитания (SNMP)
- Оповещение при переходе с одного типа питания на другой
- Индикация подключения АКБ
- Сигнализация о низком уровне заряда АКБ
- Защита от короткого замыкания
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure– RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 2465 IPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3289 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
- RFC 826 ARP
- RFC 854 Telnet
- МЭК 61850
- Питание:
- 100–240 В AC, 50-60 Гц
- 12 В DC
- Максимальная потребляемая мощность - 66 Вт
- Максимальная потребляемая мощность без учета заряда АКБ - 48 Вт
- Тепловыделение - 53 Вт
- Аппаратная поддержка Dying Gasp
- Рабочая температура окружающей среды - от -20 до +50 °С
- Температура хранения - от -40 до +70 °С
- Рабочая влажность - не более 80%
- Активное охлаждение,2 вентилятора
- Исполнение - 19", 1U
- Размеры (ШxГxВ) - 430x44x280 мм
- Масса - 3,98 кг
1Значения указаны для односторонней передачи
2Mac-based vlan и sQinQ используют общие аппаратные ресурсы
