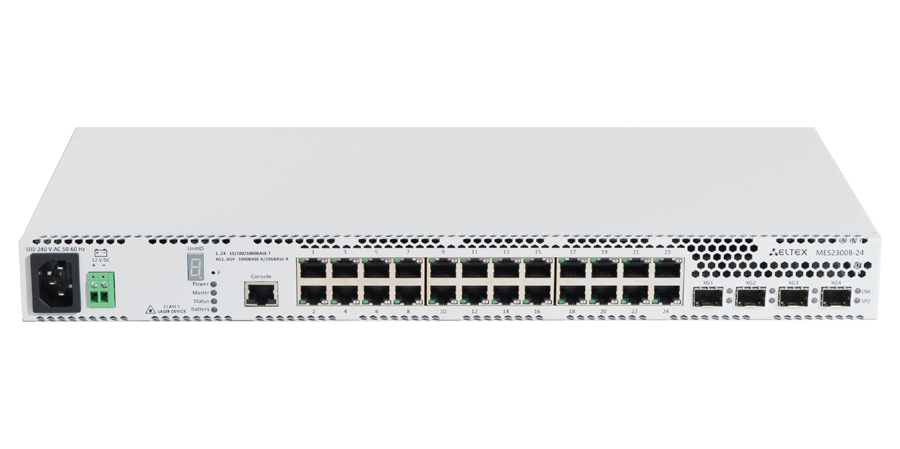

Коммутатор доступа MES2300B-24
Коммутатор уровня L3;
24 порта 10/100/1000BASE-T (RJ-45);
4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP);
Консольный порт RS-232 (RJ-45)
24 порта 10/100/1000BASE-T (RJ-45);
4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP);
Консольный порт RS-232 (RJ-45)
- Пропускная способность до 128 Гбит/с
- Неблокируемая коммутационная матрица
- До 4 портов 10G
- Коммутаторы уровня L3
- Стекирование до 8 устройств
Порты устройств поддерживают работу на скоростях 1 Гбит/с и 10 Гбит/с, что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.
Функциональные возможности коммутаторов обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Бесперебойное питание
Коммутаторы MES2300B-24 имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220 В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.
Интерфейсы
1Значения указаны для односторонней передачи
2Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
3Поддержка протокола BGP предоставляется по лицензии
- 10/100/1000BASE-T (RJ-45) - 24
- 10GBASE-R (SFP+)/1000BASE-X (SFP) - 4
- Консольный порт RS-232 (RJ-45) - 1
- Пропускная способность - 128 Гбит/с
- Производительность на пакетах длиной 64 байта1 95,2 MPPS
- Объем буферной памяти - 1,5 Мбайт
- Объем ОЗУ (DDR4) - 2 Гбайт
- Объем ПЗУ (RAW NAND) - 512 Мбайт
- Таблица MAC-адресов - 16384
- Количество ARP-записей2 - 2039
- Таблица VLAN - 4094
- Количество L2 Multicast-групп - 2048
- Количество правил SQinQ - 1320 (ingress), 1320 (egress)
- Количество правил MAC ACL - 1976
- Количество правил IPv4/IPv6 ACL - 1975/988
- Количество маршрутов L3 IPv4 Unicast3 - 4066
- Количество маршрутов L3 IPv6 Unicast3 - 1015
- Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 2029
- Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 505
- Количество VRRP-маршрутизаторов - 255
- Максимальный размер ECMP-групп - 8
- Количество VRF - 16 (включая VRF по умолчанию)
- Количество L3-интерфейсов - 2032
- Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Размер Jumbo-фреймов - максимальный размер пакетов 10240 байт
- Стекирование - 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (SPAN, RSPAN)
- Стекирование
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические MAC-адреса (Static MAC Entries)
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping Fast Leave на основе хоста/порта
- Поддержка функции IGMP proxy-report
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка MVR
- Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка PVSTP+
- Поддержка RPVSTP+
- Поддержка Spanning Tree Fast Link option
- Поддержка STP Root Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Loopback Detection (LBD)
- Поддержка ERPS (G.8032v2)
- Поддержка Private VLAN
- Поддержка Layer 2 Protocol Tunneling (L2PT)
- Статические IP-маршруты
- Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP² (IPv4 Unicast, IPv4 Multicast)
- Поддержка протоколов BFD (для BGP)
- Address Resolution Protocol (ARP)
- Поддержка Proxy ARP
- Поддержка протокола VRRP
- Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
- Балансировка нагрузки ECMP
- Поддержка функции IP Unnumbered
- Поддержка технологии VRF lite
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Поддержка Multi-Switch Link Aggregation Group (MLAG)
- Функциональность IРv6 Host
- Совместное использование IРv6, IРv4
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
- Защита от несанкционированных DHCP-серверов (DHCP Snooping)
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе IEEE 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IРv6 ACL
-
ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
- Статистика QoS
- Ограничение скорости на портах (Shaping, Policing)
- Поддержка класса обслуживания IEEE 802.1р
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Классификация трафика на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Настройка приоритета 802.1p для VLAN управления
- Перемаркировка DSCP to COS, COS to DSCP
- Назначение VLAN на основании ACL
- Назначение меток 802.1p, DSCP для протокола IGMP
- 802.3ah Ethernet Link OAM
- 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
- Загрузка и выгрузка конфигурации и ПО по TFTP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- LLDP (IEEE 802.1ab)
- Управление доступом к коммутатору — уровни привилегий для пользователей
- Списки контроля доступа (Management ACL)
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
- Сервер Telnet, сервер SSH
- Клиент Telnet, клиент SSH
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка по DHCP
- DHCP Relay (поддержка IPv4)
- DHCP Option 12
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование паролей
- Восстановление пароля
- Ping (IPv4/IPv6)
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка IP SLA
- Мониторинг загрузки CPU по задачам и типу трафика
- Мониторинг оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 1271,1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 IEEE 802.3 MAU MIB
- RFC 2674, 4363 IEEE 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3289 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571-2574 SNMP
- RFC 826 ARP
- RFC 854 Telnet
- Питание - 100–240 В АС, 50–60 Гц
- Максимальная потребляемая мощность - 20 Вт
- Тепловыделение - 20 Вт
- Аппаратная поддержка Dying Gasp - есть
- Рабочая температура окружающей среды - от -20 до +50 °С
- Температура хранения - от -50 до +70 °С
- Рабочая влажность - не более 80 %
- Вентиляция - пассивное
- Исполнение - 19", 1U
- Габариты (Ш × В × Г) - 430 × 44 × 204 мм
- Масса - 2,94 кг
1Значения указаны для односторонней передачи
2Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
3Поддержка протокола BGP предоставляется по лицензии
