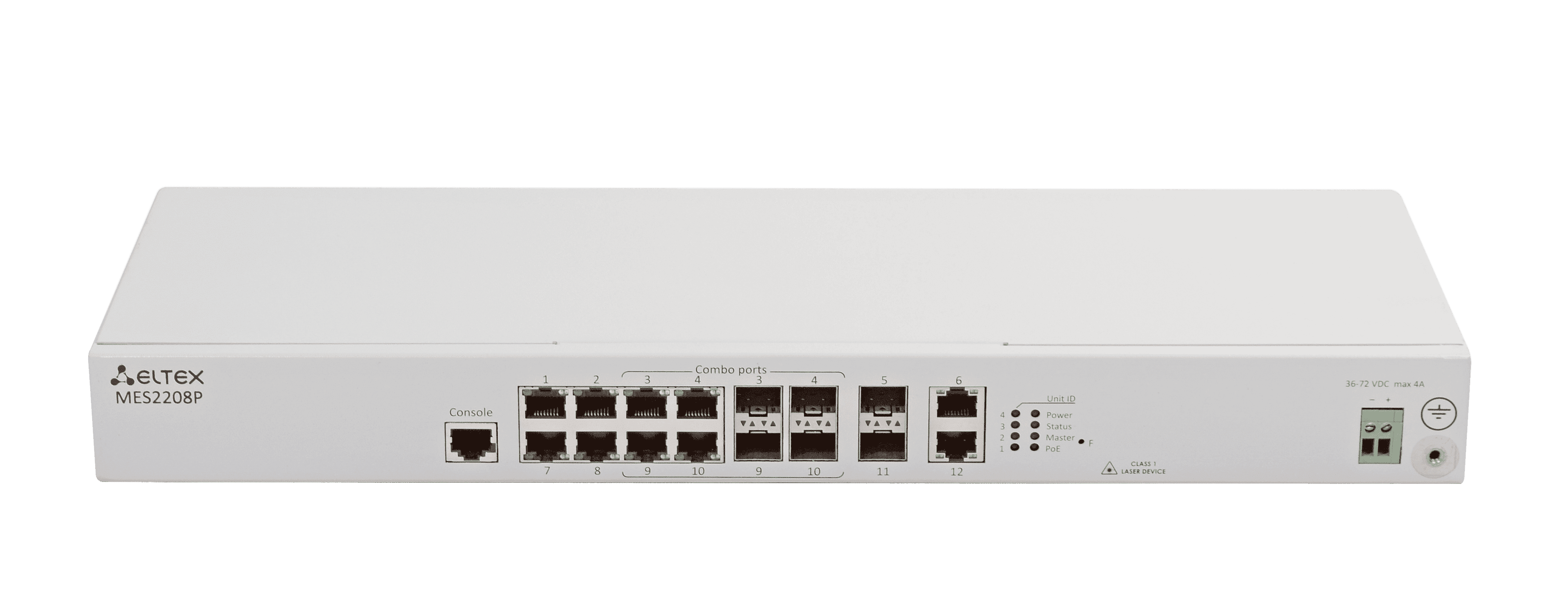

Коммутатор доступа MES2208P
Управляемый коммутатор уровня L2;
2 порта 10/100/1000 Base-X;
2 порта 10/100/1000 Base-T (RJ-45);
4 порта 10/100/1000 Base-T (RJ-45) PoE+;
4 комбо-порта 10/100/1000 Base-T/1000Base-X
2 порта 10/100/1000 Base-X;
2 порта 10/100/1000 Base-T (RJ-45);
4 порта 10/100/1000 Base-T (RJ-45) PoE+;
4 комбо-порта 10/100/1000 Base-T/1000Base-X
Ключевые особенности
- 8 PoE/PoE+ (1GE)
- 2 порта 10/100/1000 Base-Т
- 2 порта 10/100/1000 Base-Х (SFP)
- Поддержка стекирования
- Поддержка Multicast - IGMP, IGMP snooping, MVR
- Расширенные функции безопасности - L2-L4 ACL, IP Source address guard, Dynamic ARP Inspection и др.
Коммутаторы L2 подключают конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейcов Gigabit Ethernet.
Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Коммутаторы MES2208P соответствуют стандартам PoE IEEE 802.3af и IEEE 802.3at и обеспечивают мощность до 15,4 Вт и до 30 Вт соответственно на любых из 4 портов 10/100/1000Base-T. Поддержка технологии PoE/PoE+ позволяет подать электропитание от коммутатора по кабелю UTP к IP-телефонам, беспроводным точкам доступа, IP-камерам и другим устройствам с поддержкой технологии PoE.
Все порты коммутаторов оснащены защитой от внешних воздействий в соответствии со стандартом IEC61000-4-5 при амплитуде импульсов до 6 kV.
Интерфейсы
Производительность
Функции интерфейсов
Функции при работе с МAC-адресами
Функции L2 Multicast
Функции L2
Поддержка IPv6
Функции обеспечения безопасности
Списки управления доступом ACL
Основные функции качества обслуживания (QoS) и ограничения скорости
- 2 порта 10/100/1000 Base-T (SFP)
- 2 порта 10/100/1000 Base-T (RG-45)
- 4 порта 10/100/1000 Base-T (RG-45) PoE/PoE+
- 4 комбо-порта 10/100/1000 Base-T/1000 Base-X (SFP)
- Консольный порт RS-232
- Пропускная способность - 24Гбит/с
- Таблица MAC-адресов - 16K
- Количество активных VLAN - 4K
- Таблица ACL - 512
- Размер Jumbo-фрейма - 10K
- Объем буферной памяти - 8Мбит
- Количество групп L2 Multicast (IGMP Snooping) - 1K
- Качество обслуживания QoS - До 4 очередей приоритезации
- Макс. потребляемая мощность - не более 150Вт
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port mirroring)
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
- Статические записи MAC (Static MAC Entries)
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Mullticast групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP snooping Fast Leave на основе порта/хоста
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Multicast TV VLAN
- Поддержка MVR
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка STP Multiprocess (32 независимых процесса Spanning Tree)
- Поддержка STP Root Guard
- Поддержка STP BPDU Guard
- Поддержка BPDU Filtering
- Поддержка Spanning Tree Fast Link option
- Поддержка Layer 2 Protocol Tunneling
- Поддержка Private VLAN
- Поддержка EAPS (G.8032v2)
- Поддержка EAPS
- Поддержка Loopback Detection (LBD)
- Изоляция портов
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Функциональность IPv6 Host
- Совместное использование IPv4, IPv6
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
- DHCP snooping
- Опция 82 протокола DHCP
- IP Source address guard
- Dynamic ARP Inspection (Protection)
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- Guest VLAN
- Система предотвращения DoS атак
- Сегментация трафика
- Защита от несанкционированных DHCP серверов
- Фильтрация DHCP клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- PPPoE Intermidiate agent
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IPv6 ACL
- Поддержка режима работы ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
- ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- Ethertype
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
- Статистика QoS
- Ограничение скорости на портах (shaping, policing)
- Поддержка класса обслуживания IEEE 802.1p
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток DSCP в CoS
ОАМ
Основные функции управления
Функции мониторинга
- IEEE 802.3ah, EthernetOAM
- IEEE 802.1ag, Connectivity Fault Management (CFM)
- IEEE 802.3ah Unidirectional Link Detection (UDLD) протокол обнаружения однонаправленных линков)
- Загрузка и выгрузка файла настройки по TFTP
- Протокол SNMP
- Интерфейс командной строки(CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- Управление контролируемым доступом – уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Сервер Telnet, сервер SSH
- Клиент Telnet, клиент SSH
- Поддержка макрокоманд
- Журналирование вводимых команд по протоколу TACACS+
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Поддержка IPv4)
- DHCP Option 12
- DHCP Relay Option 82
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Восстановление пароля
- Ping (поддержка IPv4/IPv6)
- Поддержка статистических маршрутов IPv4/IPv6 для сети управления
- Поддержка двух версий файлов конфигурации
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка IP SLA
- Поддержка мониторинга загрузки CPU по задачам
- Мониторинг памяти
- Мониторинг температуры
- Мониторинг TCAM
MIB
PoE
Технические характеристики
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 271,1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3298 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
- RFC 826 ARP
- Поддержка стандартов 802.3af PoE (до 15.4 Вт/порт) и 802.3at PoE+ (до 30 Вт/порт) на всех портах
- Автоматический и конфигурируемый учет и распределение баланса мощности PoE по портам
- Бюджет мощности PoE - 120 Вт
- Питание – 48В DC
- Рабочая температура окружающей среды – от -10 до +45 С 0 0
- Температура хранения – от -40 до +70 С
- Рабочая влажность – не более 80%
- Вентиляция – пассивное охлаждение
- Размеры – 430x155x44 мм, исполнение 19'’, типоразмер 1U
Эффективная защита от скачков напряжения
- Все порты коммутаторов оснащены защитой от внешних воздействий в соответствии со стандартом IEC61000-4-5 при амплитуде импульсов до 6 kV
