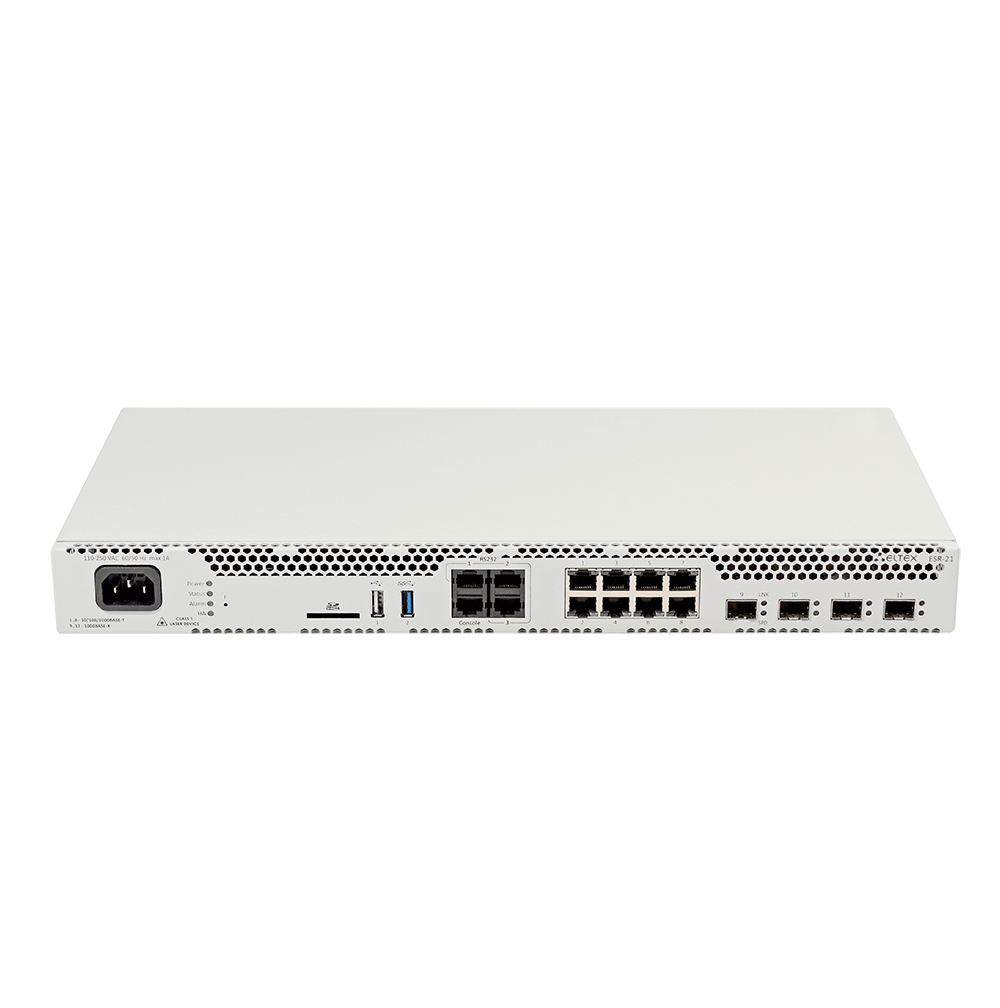

Межсетевой экран ESR-21 FSTEC

8 портов Ethernet 10/100/1000BASE-T;
4 порта Ethernet 10/100/1000BASE-X;
3xSerial (RS-232);
1xUSB 2.0; 1xUSB 3.0;
cлот для SD карт

Маршрутизация данных
Многопротокольная коммутация по меткам (MPLS)
Построение защищенного периметра сети (NAT, Firewall)
Мониторинг и предотвращение сетевых атак (IPS/IDS)
Мониторинг качества обслуживания (SLA)
Фильтрация сетевых данных по различным критериям (включая фильтрацию по приложениям)
Организация защищенных сетевых туннелей между филиалами компаний
Удаленное подключение сотрудников к офису
Управление и распределение ширины Интернет-канала в офисе посредством QoS
Соответствие требованиям Федеральной службы по техническому и экспортному контролю (ФСТЭК) в качестве межсетевых экранов
Использование в качестве межсетевых экранов типа «А» четвертого класса защиты
Модели устройств с повышенной надежностью и резервированием критических узлов

Межсетевые экраны ESR FSTEC A4 сертифицированы Федеральной службой по техническому и экспортному контролю (ФСТЭК), что позволяет использовать ESR FSTEC в качестве межсетевых экранов типа “А” четвертого класса защиты в государственных организациях, ведомственных структурах, информационных системах персональных данных и других организациях с повышенными требованиями к передаче конфиденциальных данных.

Ключевыми элементами серии являются средства аппаратного ускорения обработки данных. За счет оптимального распределения функций обработки данных между частями устройства достигается максимальная производительность.

Функциональное назначение

аутентификация пользователей
контроль и фильтрация трафика
сбор и хранение статистики событий
аппаратное ускорение обработки данных
взаимодействие с другими средствами защиты информации
возможность сопряжения с оборудованием ведущих производителей

Противодействие угрозам:

несанкционированный доступ к цифровой информации организации
воздействие на межсетевой экран с целью нарушения его функционирования
отказ в обслуживании информационной системы по причине неконтролируемых сетевых подключений (в том числе DDoS-атак), уязвимостей, недостатков настроек
несанкционированная передача информации из внутренней системы организации во внешнюю среду, в том числе вследствие работы вредоносного программного обеспечения

Схема применения

Интерфейсы

8xEthernet 10/100/1000BASE-T
4xEthernet 10/100/1000BASE-X
3xSerial (RS-232)
1хUSB2.0
1хUSB3.0
Console (RJ-45)

Производительность

Производительность Firewall/NAT/маршрутизации (фреймы 1518B) - 2,6 Гбит/c; 214k пакетов/с
Производительность Firewall/NAT/маршрутизации (фреймы 70B) - 190 Мбит/с; 320k пакетов/с
Производительность Firewall/NAT/маршрутизации (IMIX) - 1,35 Гбит/с; 246k пакетов/с
Производительность L2-коммутации (фреймы 1518B) - 2,5 Гбит/c; 212k пакетов/c
Производительность IPsec VPN (фреймы 1456B) - 0,52 Гбит/с; 44k пакетов/с
Производительность IPsec VPN (IMIX) - 290 Мбит/с; 54k пакетов/с
Производительность IPS/IDS 10k правил - 146 Мбит/c; 32,2k пакетов/с
Производительность коммутации MPLS (фреймы 1518B) - 3,62 Гбит/c; 299k пакетов/c
Количество VPN туннелей - 250
Статические маршруты - 11k
Количество конкурентных сессий - 256k
Поддержка VLAN - 4094
Количество маршрутов BGP - 2,5M
Количество BGP-соседей - 1k
Количество маршрутов OSPF - 300k
Количество маршрутов RIP - 10k
Количество маршрутов ISIS - 30k
Таблица MAC-адресов - 2k записей на бридж
Размер базы FIB - 1,4M
VRF - 32

Подключаемые интерфейсы

USB 3G/4G/LTE-модем
E1 TopGate SFP
DialUp-модем

Клиенты Remote Access VPN

PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH

Сервер Remote Access VPN

L2TP/PPTP/OpenVPN/IPsec XAUTH

Site-to-site VPN

IPsec: режимы «policy-based» и «route-based»
DMVPN
Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camellia
Аутентификация сообщений IKE MD5, SHA-1, SHA-2

Туннелирование

IPoGRE, EoGRE
IPIP
L2TPv3
LT (inter VRF routing)

Функции L2

Коммутация пакетов (bridging)
Агрегация интерфейсов LAG/LACP (802.3ad)
Поддержка VLAN (802.1Q)
Логические интерфейсы
LLDP, LLDP MED
VLAN на основе MAC

Функции L3 (IPv4/IPv6)

Трансляция адресов NAT, Static NAT, ALG
Статические маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
Фильтрация маршрутов (prefix list)
VRF
Policy Based Routing (PBR)
BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)¹

Терминация пользователей
Белые/черные списки URL
Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
HTTP/HTTPS Proxy
HTTP/HTTPS Redirect
Аккаунтинг сессий по протоколу Netflow
Взаимодействие с серверами ААА, PCRF
Управление полосой пропускания по офисам и SSID, сессиям пользователей
Аутентификация пользователей по MAC- или IP-адресам

Функции сетевой защиты

Система обнаружения и предотвращения вторжений (IPS/IDS)¹
Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента — наборы правил, предоставляемые Kaspersky SafeStream II¹
Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
Zone-based Firewall
Фильтрация на базе L2/L3/L4-полей и по приложениям
Поддержка списков контроля доступа (ACL) на базе L2/L3/L4-полей
Защита от DoS/DDoS-атак и оповещение об атаках
Логирование событий атак, событий срабатывания правил

Качество обслуживания (QoS)

До 8 приоритетных или взвешанных очередей на порт
L2- и L3-приоритизация трафика (802.1p (cos), DSCP, IP Precedence (tos))
Предотвращение перегрузки очередей RED, GRED
Средства перемаркирования приоритетов
Применение политик (policy-map)
Управление полосой пропускания (shaping)
Иерархический QоS
Маркировка сессий

Управление IP-адресацией (IPv4/IPv6)

Статические IP-адреса
DHCP-клиент
DHCP Relay Option 82
Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
DNS resolver
IP unnumbered

Средства обеспечения надежности сети

VRRP v2,v3
Tracking на основании VRRP- или SLA-теста
- Управление параметрами VRRP
- Управление параметрами PBR
- Управление административным статусом интерфейса
- Активация и деактивация статического маршрута
- Управление атрибутом AS-PATH и preference в route-map
Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
Резервирование сессий firewall

Мониторинг и управление

Поддержка стандартных и расширенных SNMP MIB, RMONv1
Встроенный Zabbix agent
Аутентификация пользователей по локальной базе средствами протоколов RADIUS, TACACS+, LDAP
Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
Интерфейсы управления CLI
Поддержка Syslog
Монитор использования системных ресурсов
Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
Поддержка NTP
Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
Локальное управление через консольный порт RS-232 (RJ-45)
Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
Вывод информации по сервисам/процессам
Локальное/удаленное сохранение конфигураций маршрутизатора

Функции контроля SLA

Eltex SLA
Оценка параметров каналов связи:
- Delay (one-way/two-way)
- Jitter (one-way/two-way)
- Packet loss (one-way/two-way)
- Коэффициент ошибок в пакетах
- Нарушение последовательности доставки пакетов

MPLS

Поддержка протокола LDP
Поддержка L2VPN VPWS
Поддержка L2VPN VPLS Martini Mode
Поддержка L2VPN VPLS Kompella Mode
Поддержка L3VPN MP-BGP

Физические характеристики и условия окружающей среды

Максимальная потребляемая мощность - 32 Вт
Питание - 100 – 264 В AC, 50 – 60 Гц
Интервал рабочих температур - от -10 до +45 °С
Интервал температуры хранения - от -40 до +70 °С
Относительная влажность при эксплуатации - не более 80 %
Относительная влажность при хранении - от 10 до 95 %
Габариты (Ш×В×Г), мм - 430×44×225
Масса - 3,15 кг
Cрок службы - не менее 15 лет

Набор функций соответствует версии ПО 1.5.7
