MSAN MC1000-PX
- 1152xFXS
- 4 комбо-порта 10/100/1000Base-T/1000Base-X (SFP)
- 2 порта 10GBASE-X (SFP)
- Разъем CENTRONICS-36
- Питание AC/DC - SIP, H.323
- 2 порта 10GBASE-X (SFP)
- Разъем CENTRONICS-36
- Питание AC/DC - SIP, H.323
Ключевые преимущества:
-
до 1152 абонентов
-
подключение по V5.2 и PRI
-
поддержка SIP и SIP-T
-
поддержка внутренней коммутации
-
горячее резервирование электропитания
-
максимальная дальность линии – 6 км
-
измерение параметров абонентской линии
-
защита портов по току и напряжению

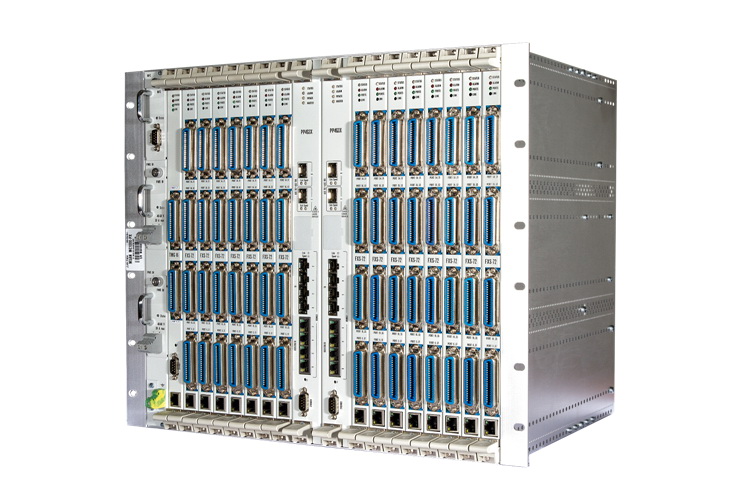

MSAN MC1000-PX – интегрированная платформа, предназначенная для построения узлов абонентского доступа с высокой концентрацией портов. Благодаря сочетанию технологий Voice over IP и TDM платформа гибко интегрируется в сеть оператора связи. MSAN MC1000-PX позволяет сохранить существующую кабельную инфраструктуру, обеспечивая подключение аналоговых телефонных аппаратов к IP-сети.
Модульная структура
Платформа доступа MC1000-PX имеет модульную структуру, что позволяет гибко наращивать абонентскую емкость. Модули устанавливаются в стандартный 19” евроконструктив высотой 9U, имеющий 16 универсальных слотов для модулей периферии и 2 слота для модулей центральных Ethernet-коммутаторов.
Миграция в NGN
MSAN MC1000-PX – идеальное решение для замены устаревших телефонных станций. Модуль цифрового шлюза TMG16 позволяет подключить MC1000-PX к вышестоящей АТС по протоколу V5.2. При переходе к сетям NGN достаточно перенастроить устройство для маршрутизации вызовов в IP-сеть.
Централизованное управление
Cистема Eltex.EMS предназначена для централизованного мониторинга и управления всем сетевым оборудованием Eltex. Для MSAN MC-1000PX реализованы следующие возможности: мониторинг физических параметров, управление абонентскими профилями, сбор статистики по физическим и логическим интерфейсам.
Интерфейсы
- до 1152 портов FXS
- до 16 потоков Е1
- до 8 комбо-портов 10/100/1000Base-T/1000Base-X
- до 4 портов 10GBase-X
Управление и мониторинг
- Конфигурирование: CLI (Telnet, COM-порт), SNMP
- Управление через систему Eltex.EMS
Физические характеристики
- Два ввода электропитания: -48 В DC (в режиме горячего резервирования)
- Потребляемая мощность: до 2,6 кВт (при полной нагрузке)
- Габариты (ширина, высота, глубина): 420x432x240 мм, типоразмер 9U
Модуль PP4G3X
Интерфейсы
- 4 комбо-порта 10/100/1000Base-T/1000Base-X (SFP)
- 2 порта 10GBASE-X (SFP)
Сетевые функции
- Поддержка протоколов STP, RSTP, MSTP
- Расширенная поддержка VLAN, Q-in-Q
- Объединение каналов с использованием LACP
- Маршрутизация пакетов на основе VLAN ID
- Зеркалирование портов (Port Mirroring)
- DHCP snooping
- UDP Relay, DHCP Relay
- Поддержка SNTP, DNS, STP, LLDP
Модуль FXS72
Физические интерфейсы
- 72 порта FXS (с поддержкой функции тестирования абонентских линий)
- 1 диагностический порт 10/100/1000Base-T (RJ-45)
Протоколы VoIP
- SIP
- SIP-T
Голосовые кодеки
- G.729 (A, B)
- G.711 (a-law, µ-law)
- G.723.1 (6,3/5,3 кбит/с)
- G.726
Поддержка факсов
Голосовые стандарты
- T.38 UDP Real-Time Fax
- G.711 (a-law, µ-law) pass-through
- VAD (детектор активности речи)
- CNG (генерация комфортного шума)
- AEC (эхо компенсация, рекомендация G.168)
Функциональные особенности
Качество обслуживания (QoS) - Аутентификация на SIP-сервере с общим логином и паролем для всех абонентов
- Аутентификация на SIP-сервере с индивидуальным логином и паролем для каждого абонента
- Прямая маршрутизация к незарегистрированным на SIP-сервере устройствам
- Внутренняя коммутация соединений при потере связи с SIP-сервером (при наличии TMG-модуля)
- Регулярные выражения в Dialplan
- Ограничение количества одновременных соединений
- Применение настроек без перезагрузки
- Взаимодействие с IMS
- Поддержка резервных SIP-серверов
- 4 очереди приоритета
- Распределение пакетов по очередям на основании приоритета 802.1p и/или Diffserv
- Назначение Diffserv и приоритетов 802.1р для пакетов SIP и RTP
Дополнительные виды обслуживания
- Определение номера (Caller ID)
- Выдача имени звонившего и времени звонка в режиме FSK
- Запрет выдачи Caller ID (CLIR)
- Передача вызова (Call Transfer)
- 3-сторонняя конференция (3-way conference)
- Горячая/теплая линия (Hotline/Warmline)
- Ожидание вызова (Call Waiting)
- Удержание вызова (Hold/Retrieve)
Сетевые функции
Типы подключений - Возможность использования разных VLAN для сигнализации, RTP и управления
- Статический IP-адрес
- DHCP-клиент
Диагностика
- Syslog
- Тестирование физических параметров абонентских линий
Модуль TMG16
Управление вызовами
- Маршрутизация по номеру вызываемого (CdPN) и вызывающего (CgPN) абонента
- Модификация номера до и после маршрутизации
- Настройка режима обслуживания абонента
Передача факсов
- T.38 Real-Time Fax
- G.711 (a-law, µ-law) pass-through
- до 16 потоков E1 (до 4 субмодулей M4E1)
- до 768 каналов VoIP (до 6 субмодулей SM-VP-M300)
- V5.2
- PRI
- Регистрация и аутентификация SIP-абонентов
- RFC 3261 SIP 2.0
- RFC 3262 SIP PRACK
- RFC 4566 Session Description Protocol (SDP)
- RFC 3263 Locating SIP servers for DNS lookup SRV and A records
- RFC 3264 SDP Offer/Answer Model
- RFC 3311 SIP UPDATE
- RFC 3515 SIP REFER
- RFC 3891 SIP Replaces Header
- RFC 3892 SIP Referred-By Mechanism
- RFC 2976 SIP INFO Method
- RFC 2833 RTP Payload for DTMF Digits, Flash event
- RFC 3108 Attributes ecan and silenceSupp in SDP
- Возможность сохранения внутренней коммутации вызовов при потере связи с Softswitch
Текущая версия ПО 1.4.2
- Краткое техническое описание.pdf
Размер: 3.37 МБ
- Руководство по эксплуатации. Версия ПО 1.4.pdf
Размер: 3.81 МБ
- Справочник команд CLI. Версия ПО 1.4.pdf
Размер: 5.14 МБ
- Работа с объектом MSAN в Eltex.EMS.pdf
Размер: 4.12 МБ
- Инструкция по обновлению MSAN MC1000-PX. Версия ПО 1.4.pdf
Размер: 774.52 КБ
