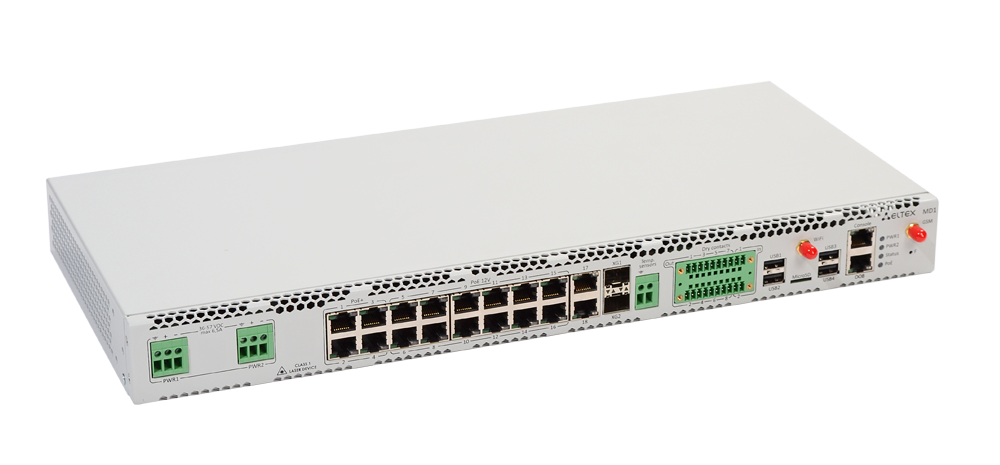

Промышленный контроллер MD1

Промышленный контроллер MD1 предназначен для контроля и управления устройствами инфраструктуры помещения.
4x10/100/1000 Base-TX (RJ-45, PoE+); 12x10/100/1000 Base-TX (RJ-45, PoE 12В) (RJ-45, PoE 12В)

Ключевые преимущества

Управление климатическими параметрами помещения
Сбор телеметрии с датчиков/счетчиков через интерфейсы RS-232, RS-485, CAN, «сухие контакты»
Управление и контроль дизель-генераторной установки
Поддержка функций Ethernet коммутатора с интерфейсами PoE+

Краткое описание
Промышленный контроллер MD1 предназначен для контроля и управления устройствами инфраструктуры помещения. Устройство состоит из основного и выносных блоков. Основной блок MD1 имеет в своем составе порты Ethernet 10/100/1000Base-T с поддержкой PoE/PoE+, порты 1000Base-X (SFP), интерфейс 1-wire для подключения внешних устройств типа термодатчиков, сухие контакты для управления внешними устройствами. Опционально возможна установка встроенного модуля Wi-Fi 802.11n и GSM-модема, выполненных на базе USB-stick с выводом антенны на переднюю панель коммутатора. Выносные блоки MD1 подключаются к основному блоку по интерфейсу Ethernet и обеспечивают управление и контроль климатическими устройствами, системами вентиляции, дизель-генераторной установкой и другими устройствами.

MD1 схема.png

Статус устройства
Опытный образец.

По вопросам тестирования устройства и другим вопросам просьба обращаться в коммерческий отдел ЭЛТЕКС: eltex@eltex-co.ru.

Интерфейсы

4х10/100/1000 Base-TX (RJ-45, PoE+)
12х10/100/1000 Base-TX (RJ-45, Passive PoE 12 В)
2х10/100/1000 Base-TX (RJ-45)
2х1000 Base-X (SFP)
4хUSB 2.0
1x1-wire
1хOOB (RJ-45)
1 консольный порт RS-232 (RJ-45)
1 слот Micro SD
Сухие контакты: 8 выходных, 2 входных (клеммный разъем)
1 разъем для подключения антенны Wi-Fi SMA (female)
1 разъем для подключения антенны GSM SMA (female)

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (Port mirroring)
Стекирование, до 8 устройств в стеке

Функции при работе с МAC-адресами

Таблица MAC-адресов 16K
Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)

Поддержка VLAN

До 4K VLAN
Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка 1K групп
Поддержка профилей Multicast
Поддержка статических Mullticast групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе порта/хоста
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid spaning tree protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree, IEEE802.1s)
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD)

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

DHCP snooping
Опция 82 протокола DHCP
IP Source address guard
Dynamic ARP Inspection
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS атак
Сегментация трафика
Защита от несанкционированных DHCP серверов
Фильтрация DHCP клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
до 1024 правил доступа
ACL на основе:
Порта коммутатора
Приоритета 802.1p
VLAN ID
Ether type
DSCP
Типа протокола
Номера порта TCP/UDP

Основные функции качества обслуживания (QoS) и ограничения скорости

Поддержка QoS/CoS
Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка до 8 приоритетных очередей
Поддержка класса обслуживания 802.1p
Защита от широковещательного «шторма»
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL

ОАМ/CFM

802.3ah Ethernet Link OAM
Dying Gasp
802.1ag Connectivity Fault Management (CFM)
802.3ah Unidirectional LinkDetection (протокол обнаружения однонаправленных связей)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP
Протокол SNMP
Интерфейс командной строки(CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED
Управление контролируемым доступом – уровни привилегий
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Сервер SSH
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Поддержка Ipv4)
DHCP Option 12
DHCP Relay Option 82
Добавление тега PPPoE Circuit-ID¹
Flash File System
Команды отладки
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка мониторинга загрузки CPU по задачам
Мониторинг памяти
Мониторинг температуры
Мониторинг TCAM

MIB

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3298 MIB дляDiffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping &Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 ExtendedICMPдляподдержкисообщенийMulti-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol(EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP

Физические параметры

Электропитание:
- 48 (36-60) В постоянного тока (макс. 6,5А)
- 2 входа питания для обеспечения резервированияпомощи АКБ 12В (ёмкость от 2,2 Ач до 7,2 Ач)
Рабочая температура окружающей среды: 0-55°С
Рабочая влажность: 20-80%
