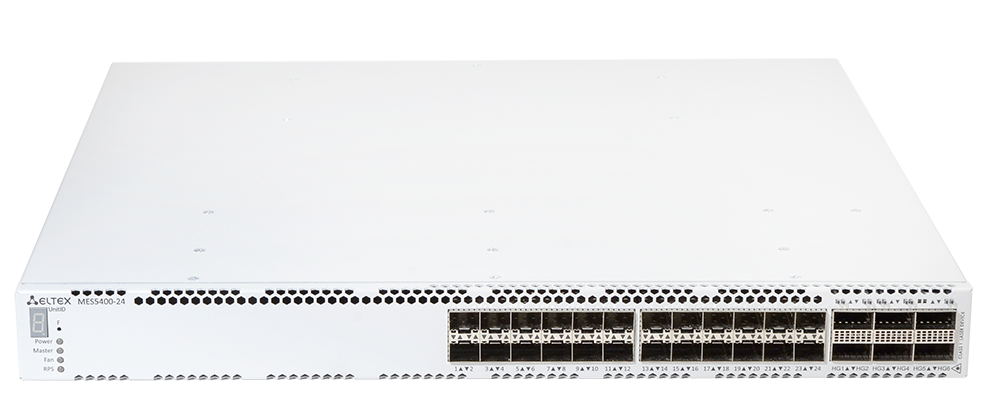

Коммутатор ЦОД 10G MES5400-24
Коммутатор L3
1 порт 10/100/1000BASE-T (OOB)
24 порта 1000BASE-X (SFP)/10GBASE-R (SFP+)
6 портов 40GBASE-R (QSFP+)/100GBASE-R (QSFP28)
1 порт 10/100/1000BASE-T (OOB)
24 порта 1000BASE-X (SFP)/10GBASE-R (SFP+)
6 портов 40GBASE-R (QSFP+)/100GBASE-R (QSFP28)
Ключевые особенности
Коммутаторы MES5400-24 — это высокопроизводительные устройства, оснащенные интерфейсами 40GBASE-R и 100GBASE-R и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Надежность коммутаторов обеспечена за счет резервирования источников питания и системы охлаждения и развитой системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных
- Высокопроизводительные коммутаторы (1,68 Тбит/с)
- Неблокируемая коммутационная матрица
- Коммутатор уровня L3
- Стекирование до 8 устройств
- Резервирование источников питания
- Front-to-Back вентиляция
- Дублированная система вентиляции
Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Надежность коммутаторов обеспечена за счет резервирования источников питания и системы охлаждения и развитой системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных
Интерфейсы
1Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN для
MES5400-24 равно 30711.
3Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
4Поддержка протокола BGP предоставляется по лицензии
5Поддержка технологии EVPN предоставляется по лицензии
- 10/100/1000BASE-T (OOB) - 1
- 1000BASE-X (SFP)/10GBASE-R (SFP+) - 24
- 40GBASE-R (QSFP+)/100GBASE-R (QSFP28) - 6
- USB 2.0 - 1
- Консольный порт RS-232 (RJ-45) - 1
- Пропускная способность - 1,68 Тбит/с
- Производительность на пакетах длиной 64 байта1 - 878,3 MPPS
- Объем буферной памяти - 12 Мбайт
- Объём ОЗУ (DDR4) - 8 Гбайт
- Объём ПЗУ (SSD) - 8 Гбайт
- Таблица MAC-адресов - 65536
- Количество ARP-записей2 - 32759
- Таблица VLAN - 4094
- Количество L2 Multicast-групп - 4094
- Количество правил SQinQ - 1320 (ingress), 1320 (egress)
- Количество правил МAC ACL - 6144
- Количество правил IPv4/IPv6 ACL - 6144/3036
- Количество маршрутов L3 IPv4 Unicast3 - 32669
- Количество маршрутов L3 IPv6 Unicast3 - 8165
- Количество маршрутов L3 IPv4 Multicast3 - 16324
- Количество маршрутов L3 IPv6 Multicast3 - 4079
- Количество VRRP-маршрутизаторов - 255
- Максимальный размер ECMP-групп - 64
- Количество VRF - 251 (включая VRF по умолчанию)
- Количество L3-интерфейсов - 2050
- Максимальное количество VXLAN - 4093
- Link Aggregation Groups (LAG) - 128, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Размер Jumbo-фреймов - 10240 байт
- Стекирование до 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port Mirroring)
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические MAC-адреса (Static MAC Entries)
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping Fast Leave на основе хоста/порта
- Поддержка PIM-Snooping
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка Spanning Tree Fast Link option
- Поддержка STP Root Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Loopback Detection (LBD)
- Поддержка ERPS (G.8032v2)
- Поддержка PVSTP+
- Поддержка RPVSTP+
- Статические маршруты
- Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP4, IS-IS
- Address Resolution Protocol (ARP)
- Поддержка протокола VRRP
- Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
- Поддержка протокола BFD
- Поддержка функции IP Unnumbered
- Поддержка технологии VRF lite
- Поддержка сервисов L2VPN
- Поддержка сервисов L3VPN
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Поддержка Multi-Switch Link Aggregation Group (MLAG)
- Функциональность IРv6 Host
- Совместное использование IРv6, IРv4
- Диагностика оптического трансивера
- Green Ethernet
- DHCP Snooping
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности на основе IEEE 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IРv6 ACL
-
ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Загрузка и выгрузка конфигурационного файла по TFTP/SCP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (IEEE 802.1ab)
- Управление доступом к коммутатору – уровни привилегий для пользователей
- Списки контроля доступа (Management ACL)
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
- Сервер SSH
- Сервер Telnet
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Option 82)
- DHCP Option 12
- Сервер DHCP
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование паролей
- Восстановление пароля
- Ping (IPv4/IPv6)
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Мониторинг загрузки CPU по задачам и типу трафика
- Мониторинг температуры
- Мониторинг TCAM
- Поддержка IPFIX
- Статистика QoS
- Ограничение скорости на портах (Shaping, Policing)
- Поддержка класса обслуживания IEEE 802.1р
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Назначение меток CoS/DSCP на основании ACL
- Назначение меток VLAN на основании ACL
- Настройка приоритетов 802.1p для VLAN управления
- Перемаркировка DSCP to CoS, CoS to DSCP
- Назначение меток 802.1p DSCP для протокола IGMP
OAM
- 802.3ah Ethernet Link OAM
- 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 271, 1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 IEEE 802.3 MAU MIB
- RFC 2674, 4363 IEEE 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3298 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571-2574 SNMP
- RFC 826 ARP
- Питание
- 100–240 В AC, 50–60 Гц
- 36–72 В DC
-
Варианты питания:
- один источник питания постоянного или переменного тока
- два источника питания постоянного или переменного тока, с возможностью горячей замены
- Максимальная потребляемая мощность - не более 150 Вт
- Тепловыделение - 150 Вт
- Аппаратная поддержка Dying Gasp - нет
- Рабочая температура окружающей среды - от 0 до +45°С
- Температура хранения - от -50 до +70°С
- Рабочая влажность - не более 80%
- Вентиляция - Front-to-Back, 4 вентилятора
- Габариты (Ш x В x Г) - 440 х 44 х 321 мм
- Масса 6,36 кг
1Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN для
MES5400-24 равно 30711.
3Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
4Поддержка протокола BGP предоставляется по лицензии
5Поддержка технологии EVPN предоставляется по лицензии
- Краткое техническое описание.pdf
Размер: 1.59 МБ
- Руководство по эксплуатации. Версия 6.6.2.9.pdf
Размер: 8.09 МБ
- Design guide для построения IP-фабрики на коммутаторах Eltex.pdf
Размер: 833.64 КБ
