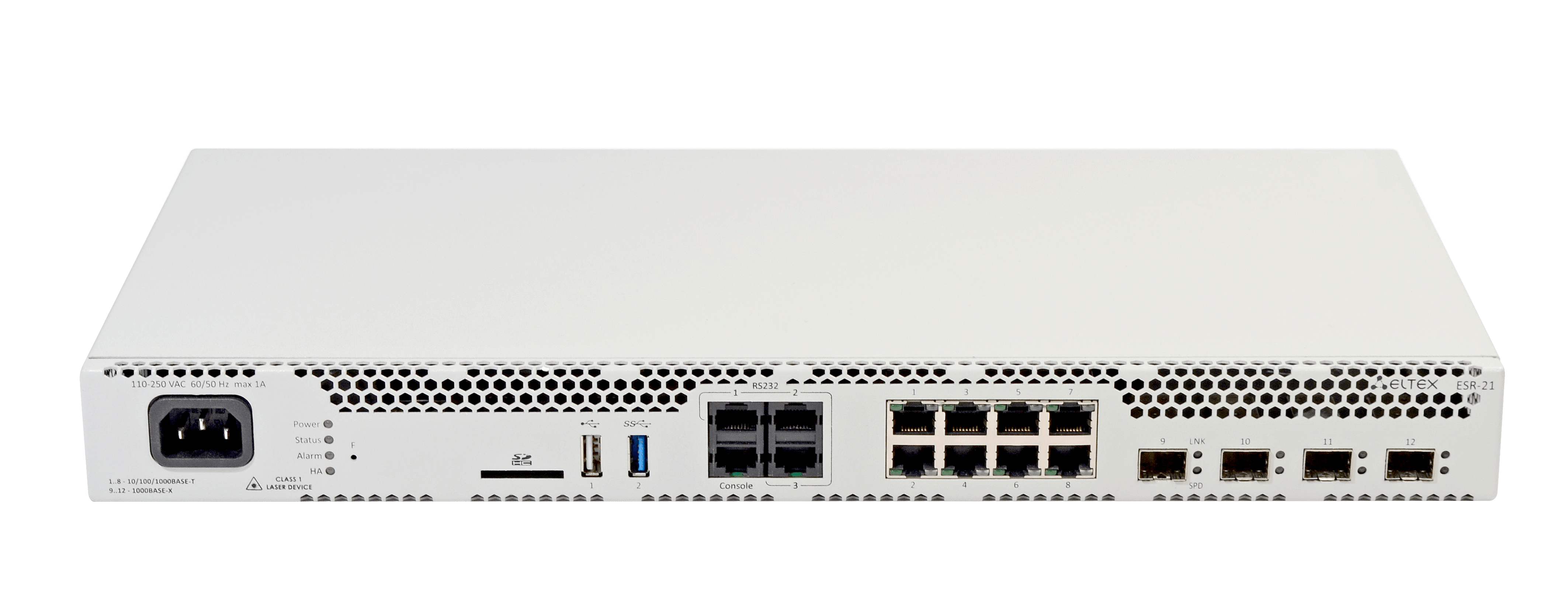

Сервисный маршрутизатор ESR-21
8 портов 10/100/1000Base-T;
4 портов 10/100/1000BASE-X;
3 порта Serial (RS-232);
1 порт RS-232 (RJ-45);
1xUSB 2.0, 1xUSB3.0;
слот для SD-карт, Serial (RS-232)
4 портов 10/100/1000BASE-X;
3 порта Serial (RS-232);
1 порт RS-232 (RJ-45);
1xUSB 2.0, 1xUSB3.0;
слот для SD-карт, Serial (RS-232)
- Маршрутизация данных
- Аппаратное ускорение обработки данных
- Многопротокольная коммутация по меткам (MPLS)
- Построение защищенного периметра сети (NAT, Firewall)
- Мониторинг и предотвращение сетевых атак (IPS/IDS)
- Мониторинг качества обслуживания (SLA)
- Фильтрация сетевых данных по различным критериям (включая фильтрацию по приложениям)
- Организация защищенных сетевых туннелей между филиалами компаний
- Удаленное подключение сотрудников к офису
- Управление и распределение ширины Интернет-канала в офисе посредством QoS
- Организация резервного соединения (проводное или посредством 3G/LTE-модема)
- Терминирование клиентов и ограничений по полосе пропускания BRAS (IPoE)
ESR-21 – универсальный сервисный маршрутизатор, разработанный с учетом требований предприятий энергетической и нефтегазовой отраслей. Отличительной особенностью модели ESR-21 является её оснащенность дополнительными портами стандарта RS-232, которые могут использоваться для реализации дополнительных функций — удаленного консольного доступа к рядом стоящему оборудованию (режим AUX), подключения к сервисному маршрутизатору проводных и GSM-модемов
Ключевыми элементами серии являются средства аппаратного ускорения обработки данных. За счет оптимального распределения функций обработки данных между частями устройства достигается максимальная производительность.
Интерфейсы
- 8хEthernet 10/100/1000BASE-T
- 4xEthernet 1000BASE-X SFP
- 3хSerial (RS-232)
- 1xConsole (RJ-45)
- 1хUSB 2.0
- 1хUSB 3.0
- Слот для SD-карт - 1
- USB 3G/4G/LTE модем
- E1 TopGate SFP
- DialUp-модем
- Производительность Firewall/NAT/ маршрутизации (фреймы 1518B) - 2,6 Гбит/c; 215,9k пакетов/c
- Производительность Firewall/NAT/ маршрутизации (фреймы 74B) - 194,5 Мбит/c; 328,6k пакетов/c
- Производительность Firewall/NAT/маршрутизации (IMIX)1 - 1,4 Гбит/c; 252,7k пакетов/c
- Производительность L2-коммутации (фреймы 1518B) - 2,6 Гбит/c; 215,9k пакетов/c
- Производительность IPsec VPN (фреймы 1456B) - 521,9 Мбит/с; 44,8k пакетов/c
- Производительность IPsec (IMIX)2 - 290,9 Мбит/c; 54,4k пакетов/c
- Производительность одного IPsec-туннеля (фреймы 74В) - 19 Мбит/c; 32k пакетов/с
- Производительность одного IPsec-туннеля (фреймы 1456В) - 267,4 Мбит/с; 23k пакетов/c
- Производительность одного IPsec-туннеля (IMIX) - 148,4 Мбит/c; 27,8k пакетов/c
- Производительность IPS/IDS 10k правил - 97,1 Мбит/c; 23,4k пакетов/с
- Производительность коммутации MPLS (фреймы 1518B) - 3,62 Гбит/c; 299k пакетов/c
- Количество VPN-туннелей - 250
- Статические маршруты - 11k
- Количество конкурентных сессий - 256k
- Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
- Количество маршрутов BGP - 2,5M
- Количество BGP - соседей - 1k
- Количество маршрутов OSPF - 300k
- Количество маршрутов RIP - 10k
- Количество маршрутов ISIS - 30k
- Таблица MAC-адресов - 2k записей на бридж
- Размер базы FIB - 1,4M
- VRF - 32
- PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH
- L2TP/PPTP/OpenVPN/IPsec XAUTH
- IPSec: режимы "policy-based" и "route-based"
- DMVPN
- Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
- Аутентификация сообщений IKE MD5, SHA-1, SHA-2
- IPoGRE, EoGRE
- IPIP
- L2TPv3
- LT (inter VRF routing)
- Коммутация пакетов (bridging)
- Агрегация интерфейсов LAG/LACP (802.3ad)
- Поддержка VLAN (802.1Q)
- Логические интерфейсы
- LLDP, LLDP MED
- VLAN на основе MAC
- Трансляция адресов NAT, Static NAT, ALG
- Статические маршруты
- Протоколы динамической маршрутизации RIPv1/v2, OSPFv1/v2/v3, IS-IS, BGP, MP-BGP
- Фильтрация маршрутов (prefix list)
- VRF
- Policy Based Routing (PBR)
- BFD для BGP, OSPF, статических маршрутов
- Терминация пользователей
- Белые/черные списки URL
- Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
- HTTP/HTTPS Proxy
- HTTP/HTTPS Redirect
- Аккаунтинг сессий по протоколу Netflow
- Взаимодействие с серверами ААА, PCRF
- Управление полосой пропускания по офисам и SSID, сессиям пользователей
- Аутентификация пользователей по MAC- или IP-адресам
- Система обнаружения и предотвращения вторжений (IPS/IDS)3
- Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream II3
- Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
- Zone-based Firewall
- Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
- Поддержка списков контроля доступа на базе L2/L3/L4 полей
- Защита от DoS/DDoS атак и оповещение об атаках
- Логирование событий атак, событий срабатывания правил
- До 8 приоритетных или взвешанных очередей на порт
- L2 и L3 приоритизация трафика (802.1p (cos), DSCP, IP Precedence (tos))
- Предотвращение перегрузки очередей RED, GRED
- Назначение приоритетов по портам, по VLAN
- Средства перемаркирования приоритетов
- Применение политик (policy-map)
- Управление полосой пропускания (shaping)
- Иерархический QоS
- Маркировка сессий
- Статические IP-адреса
- DHCP-клиент
- DHCP Relay Option 82
- Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
- DNS resolver
- IP unnumbered
- VRRP v2,v3
- Tracking на основании VRRP или SLA теста
- Управление параметрами VRRP
- Управление параметрами PBR
- Управление административным статусом интерфейса
- Активация и деактивация статического маршрута
- Управление атрибутом AS-PATH и preference в route-map
- Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
- Резервирование сессий firewall
- Поддержка стандартных и расширенных SNMP MIB, RMONv1
- Встроенный Zabbix agent
- Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
- Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
- Интерфейсы управления CLI
- Поддержка Syslog
- Монитор использования системных ресурсов
- Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
- Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
- Поддержка NTP
- Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
- Локальное управление через консольный порт RS-232 (RJ-45)
- Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
- Вывод информации по сервисам/процессам
- Локальное/удаленное сохранение конфигураций маршрутизатора
- Eltex SLA
- Оценка параметров каналов связи:
- Delay (one-way/two-way)
- Jitter (one-way/two-way)
- Packet loss (one-way/two-way)
- Коэффициент ошибок в пакетах
- Нарушение последовательности доставки пакетов
- Delay (one-way/two-way)
- Поддержка протокола LDP
- Поддержка L2VPN VPWS
- Поддержка L2VPN VPLS Martini Mode
- Поддержка L2VPN VPLS Kompella Mode
- Поддержка L3VPN MP-BGP
- Максимальная потребляемая мощность - 32 Вт
- Питание - 100-264 В AC, 50–60 Гц
- Интервал рабочих температур - от -10 до +45 °С
- Интервал температуры хранения - от -40 до +70 °С
- Относительная влажность при эксплуатации - не более 80%
- Относительная влажность при хранении - от 10% до 95%
- Габариты (ШхВxГ, мм) - 430х44х225
- Вес - 3,15 кг
- Срок службы - не менее 15 лет
Набор функций соответствует версии ПО 1.20
118:74;5:512;7:1518
28:74;5:512;7:1456
3Активируется лицензией
