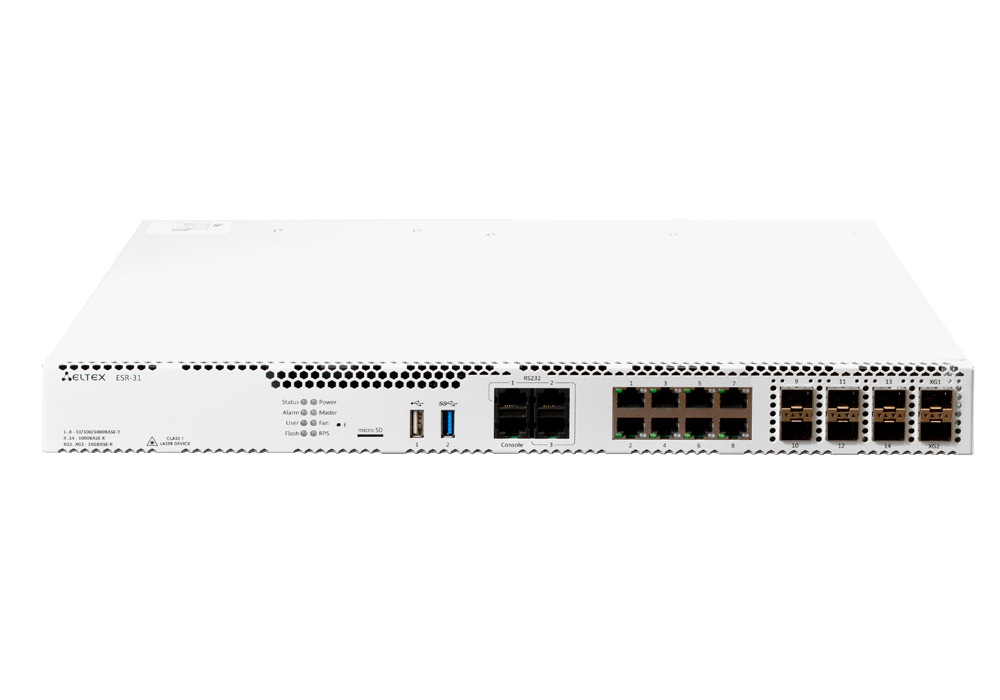

Сервисный маршрутизатор ESR-31

8 портов 10/100/1000BASE-T;
6 портов 1000BASE-X SFP;
2 порта 10GBASE-R SFP+/1000BASE-X SFP;
3 порта Serial (RS-232);
1 консольный порт Console RS-232 (RJ-45);
1 порт USB 2.0, 1 порт USB 3.0

Маршрутизация данных
Аппаратное ускорение обработки данных
Многопротокольная коммутация по меткам (MPLS)
Построение защищенного периметра сети (NAT, Firewall)
Мониторинг и предотвращение сетевых атак (IPS/IDS)
Мониторинг качества обслуживания (SLA)
Фильтрация сетевых данных по различным критериям (включая фильтрацию по приложениям)
Организация защищенных сетевых туннелей между филиалами компаний
Удаленное подключение сотрудников к офису
Управление и распределение ширины Интернет-канала в офисе посредством QoS
Организация резервного соединения (проводное или посредством 3G/LTE-модема)
Терминирование клиентов и ограничений по полосе пропускания BRAS (IPoE)

ESR-31 — сервисный маршрутизатор, предназначенный для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний. Функциональность межсетевого экрана и маршрутизатора позволяет обеспечить безопасность при различных вариантах подключения через сеть Интернет. Устройство поддерживает расширенные функции маршрутизации, функции организации территориально-распределенных сетей и функции обеспечения сетевой безопасности.

Маршрутизатор входит в состав серии ESR, ключевыми элементами которой являются средства для программной и аппаратной обработки данных. За счет оптимального распределения функций обработки данных между частями устройства достигается максимальная производительность.
Отличительной особенностью модели ESR-31 является её оснащенность дополнительными портами стандарта RS-232, которые могут использоваться для реализации дополнительных функций — удаленного консольного доступа к рядом стоящему оборудованию (режим AUX), подключения к сервисному маршрутизатору проводных и GSM-модемов.

Интерфейсы

Ethernet 10/100/1000BASE-T (LAN/WAN) - 8
Ethernet 1000BASE-X SFP (LAN/WAN) - 6
10GBASE-R SFP+/1000BASE-X SFP (LAN/WAN) - 2
Serial (RS-232) - 3
Console RS-232 (RJ-45) - 1
USB 2.0 - 1
USB 3.0 - 1
Слот для microSD-карт - 1

Системные характеристики

Количество VPN-туннелей - 250
Статические маршруты - 11k
Количество конкурентных сессий - 256k
Поддержка VLAN - 4094
Количество маршрутов BGP - 2,5M
Количество BGP-соседей - 1k
Количество маршрутов OSPF - 300k
Количество маршрутов RIP - 10k
Количество маршрутов ISIS - 30k
Таблица MAC-адресов - 2k записей на бридж
Размер базы FIB - 1,4M
VRF - 32

Подключаемые интерфейсы

USB 3G/4G/LTE модем
E1 TopGate SFP

Клиенты Remote Access VPN

PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH

Сервер Remote Access VPN

L2TP/PPTP/OpenVPN/IPsec XAUTH

Site-to-site VPN

IPsec: режимы «policy-based» и «route-based»
DMVPN
Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camellia
Аутентификация сообщений IKE MD5, SHA-1, SHA-2

Туннелирование

IPoGRE, EoGRE
IPIP
L2TPv3
LT (inter VRF routing)

Функции L2

Коммутация пакетов (bridging)
Агрегация интерфейсов LAG/LACP (802.3ad)
Поддержка VLAN (802.1Q)
Логические интерфейсы
LLDP, LLDP MED
VLAN на основе MAC

Функции L3 (IPv4/IPv6)

Трансляция адресов NAT, Static NAT, ALG
Статические маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
Фильтрация маршрутов (prefix list)
VRF
Policy Based Routing (PBR)
BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)¹

Терминация пользователей
Белые/черные списки URL
Квотирование по объёму трафика, по времени сессии,по сетевым приложениям
HTTP/HTTPS Proxy
HTTP/HTTPS Redirect
Аккаунтинг сессий по протоколу Netflow
Взаимодействие с серверами ААА, PCRF
Управление полосой пропускания по офисам и SSID, сессиям пользователей
Аутентификация пользователей по MAC- или IP-адресам

Функции сетевой защиты

Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента — наборы правил, предоставляемые KasperskySafeStream II¹
Система обнаружения и предотвращения вторжений (IPS/IDS)¹
Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
Zone-based Firewall
Фильтрация фаерволом на базе L2/L3/L4-полей и по приложениям
Поддержка списков контроля доступа (ACL) на базе L2/L3/L4-полей
Защита от DoS/DDoS-атак и оповещение об атаках
Логирование событий атак, событий срабатывания правил

Управление IP-адресацией (IPv4/IPv6)

Статические IP-адреса
DHCP-клиент
DHCP Relay Option 82
Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
DNS resolver
IP unnumbered

Качество обслуживания (QoS)

До 8 приоритетных или взвешенных очередей на порт
L2- и L3-приоритизация трафика (802.1p (CoS), DSCP, IP Precedence (ToS))
Предотвращение перегрузки очередей RED, GRED
Средства перемаркирования приоритетов
Применение политик (policy-map)
Управление полосой пропускания (shaping)
Иерархический QоS
Маркировка сессий

Средства обеспечения надежности сети

VRRP v2, v3
Tracking на основании VRRP- или SLA-теста
- Управление параметрами VRRP
- Управление параметрами PBR
- Управление административным статусом интерфейса
- Активация и деактивация статического маршрута
- Управление атрибутом AS-PATH и preference в route-map
Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
Резервирование сессий firewall

Мониторинг и управление

Поддержка стандартных и расширенных SNMP MIB, RMONv1
Встроенный Zabbix agent
Аутентификация пользователей по локальной базе средствами протоколов RADIUS, TACACS+, LDAP
Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
Интерфейсы управления CLI
Поддержка Syslog
Монитор использования системных ресурсов
Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
Поддержка NTP
Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
Локальное управление через консольный порт RS-232 (RJ-45)
Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
Вывод информации по сервисам/процессам
Локальное/удаленное сохранение конфигураций маршрутизатора

Функции контроля SLA

Eltex SLA
Оценка параметров каналов связи:
- Delay (one-way/two-way)
- Jitter (one-way/two-way)
- Packet loss (one-way/two-way)
- Коэффициент ошибок в пакетах
- Нарушение последовательности доставки пакетов

MPLS

Поддержка протокола LDP
Поддержка L2VPN VPWS
Поддержка L2VPN VPLS Martini Mode
Поддержка L2VPN VPLS Kompella Mode
Поддержка L3VPN MP-BGP

Физические характеристики и условия окружающей среды

Максимальная потребляемая мощность - 40 Вт
Питание:
- 100–240 В AC, 50–60 Гц;
- 36–72 В DC
- до двух источников питания с возможностью горячей замены
Интервал рабочих температур - от 0 до +40 °С
Интервал температуры хранения - от -40 до +70 °С
Относительная влажность при эксплуатации - не более 80 %
Относительная влажность при хранении - от 10 до 95 %
Масса - 4,44 кг
Габариты (Ш × В × Г) - 430 × 43,6 × 275 мм
Срок службы не менее 15 лет

Набор функций соответствует версии ПО 1.23.0
¹Активируется лицензией

Краткое техническое описание.pdf
Размер: 1.7 МБ
Руководство по эксплуатации.pdf
Размер: 16.4 МБ
