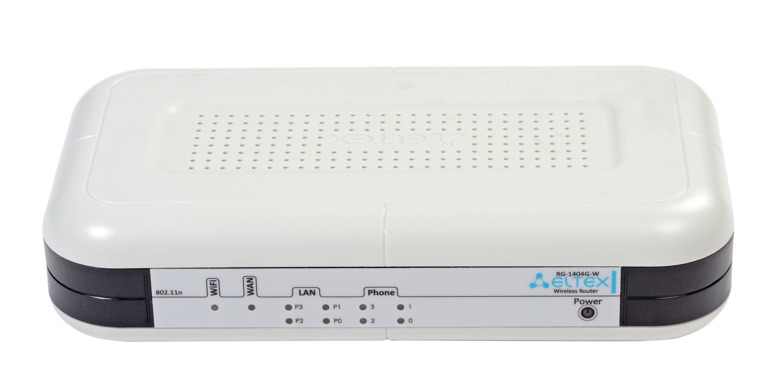

VoIP-шлюз со встроенным роутером RG-1404G-W

Высокопроизводительный шлюз интегрированного доступа RG-1404G-W, 4xFXS, 1xWAN, 4xLAN, 1xUSB, Wi-Fi, 16K соединений через NAT, поддержка iproute2

высокая производительность
4 порта FXS
4 порта LAN (1xGE)
резервирование канала по 3G/4G
TR-069 / DHCP-based autoprovisioning

RG-1404 – инейка высокопроизводительных VoIP-шлюзов с интегрированным роутером. Поддержка различных сервисов: VoIP, высокоскоростной Интернет, Wi-Fi, резервирования канала связи и общего доступа к сетевым ресурсам (принтер, USB-накопитель) позволяет организовать мультисервисную сеть связи небольшого офиса (SMB).

Решение для бизнеса
Широкие функциональные возможности и стабильная работа при максимальной нагрузке позволяет использо- вать RG1404G в режиме универсального офисного терминала без дополнительного оборудования. Поддер- жка современных стандартов VoIP обеспечивает надежную работу в режиме взаимодействия с свободными решениями IP-PBX.

Высокое качество голоса
Устройства серии RG-1404 осуществляют передачу голосовой и факсимильной информации через IP-сеть. Абоненты получают доступ к широкому набору услуг ДВО: передача вызова, удержание вызова, трехсторонняя конференция, перехват вызова, определитель номера, переадресация, горячая линия и другие.
Для качественной передачи голоса реализованы механизмы QoS.

Резервирование
При отсутствии связи с основным SSW, производится автоматическое переключение на резервный SIP-сервер с контролем работоспособности основного. При потере связи с обоими серверами IP-телефонии, сохраняется возможность локальной связи между абонентами шлюза. В случае пропадания подключения к сети Интернет, имеется возможность автоматического переключения на резервный канал 3G/4G.

Современные возможности Wi-Fi
RG-1404G-W поддерживает все современные стандарты Wi-Fi: 802.11b/g/n (до 300 Мбит/с).
Реализована возможность стабильной передачи трафика реального времени.

[html]

Интерфейсы

4 порта FXS
1 порт WAN 10/100/1000Base-T
4 порта LAN 10/100/1000Base-T
1 порт USB2.0
Wi-Fi IEEE 802.11b/g/n (2.4 ГГц)¹

Протоколы IP-телефонии

Голосовые кодеки

G.711 (a-law, µ-law)
G.723.1
G.729 (A/B)

Голосовые стандарты

VAD (детектор активности речи)
CNG (генерация комфортного шума)
AEC (эхо компенсация, рекомендация G.168)

DTMF

Обнаружение и генерирование сигналов DTMF
Передача методами INBAND, RFC 2833, SIP INFO

Дополнительные виды обслуживания

Удержание вызова (Call Hold)
Передача вызова (Call Transfer)
Уведомление о поступлении нового вызова (Call Waiting)
Переадресация по занятости (CFB)
Переадресация по неответу (CFNR)
Безусловная переадресация (CFU)
Определитель номера (FSK Type I, FSK Type II, DTMF)
Запрет выдачи Caller ID (CLIR)
Горячая/теплая линия (Hotline/Warmline)
Групповой вызов (Call Group)
Трехсторонняя конференция (3-Way Conference)
Перехват вызова (Call Pickup)

Функционал VoIP

Управление ДВО с телефонного аппарата
Внутренняя коммутация соединений при потере связи с SIP-сервером
Работа без SIP-сервера
Поддержка анонимных вызовов
Поддержка адаптивного буфер джиттера
Гибкий план нумерации
Резервирование канала связи по 3G/4G
Профили настроек для портов
Измерение физических параметров абонентской линии
Загрузка пользовательских настроек акустических сигналов абонентских линий
Применение настроек без перезагрузки
Поддержка IMS (3GPP TS 24.623) для управления услугами Call Hold, Call Waiting, 3-Way Conference, Hotline
Поддержка работы за NAT (STUN и Public IP)

Качество обслуживания (QoS)

Назначение DSCP и 802.1р для пакетов SIP и RTP
Резервирование полосы пропускания
Распределение пакетов по очередям на основании приоритета 802.1р или Diffserv

Передача факса

T.38 UDP Real-Time Fax
G.711 (a-law, µ-law) pass-through

Сетевые функции

Работа в режиме маршрутизатора (router) и моста (bridge)
Различные протоколы для подключения к сети провайдера (Static, DHCP, PPPoE, PPTP, L2TP)
Статическая и динамическая маршрутизация
Поддержка IGMP
DHCP и DNS-серверы на стороне LAN
«Проброс» портов (Port forwarding)
Сетевой экран (firewall)
Фильтрация по МАС-address
Фильтрация по URL
Мультисервисный режим: раздельная настройка сетевых параметров для каждого типа услуг (Internet, VoIP, IPTV, STB, Management и другие)
Поддержка VLAN (реализована модель VLAN per service – VLAN для каждой услуги)
Режим «3G-роутер» (работа через 3G/4G USB-модем)
Поддержка передачи сверхдлинных кадров (Jumbo frames)
Сервер печати
UPnP (Universal Plug and Play)
Поддержка протокола IPv6

Поддерживаемые спецификации

RFC 3261 SIP 2.0
RFC 3262 SIP PRACK
RFC 4566 Session Description Protocol (SDP)
RFC 3263 Locating SIP servers for DNS lookup SRV and A records
RFC 3264 SDP Offer/Answer Model
RFC 3311 SIP Update
RFC 3515 SIP REFER
RFC 3891 SIP Replaces Header
RFC 3892 SIP Referred-By Mechanism
RFC 4028 SIP Session Timer
RFC 2976 SIP INFO Method
RFC 2833 RTP Payload for DTMF Digits, Flash event
RFC 3108 Attributes ecan and silenceSupp in SDP
RFC 4579 SIP. Call Control - Conferencing for User Agents
RFC 3361 DHCP Option 120
RFC 3550 RTP A Transport Protocol for Real-Time Applications
RFC 3611 RTP Control Protocol Extended reports (RTCP XR)

Управление

WEB (русско- и англоязычный интерфейсы: HTTP, HTTPS²)
Telnet
SSH
TR-069 (рекомендуется работа с Eltex.ACS-сервер)
DHCP-based autoprovisioning (поддержка DHCP-опций 43, 66, 67)

Диагностика

Мониторинг состояния устройства через WEB-интерфейс
Вывод отладочной информации в Syslog, Telnet, SSH

Порт USB

Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS – обмен файлами в сети по протоколу FTP
Подключение USB 3G/4G модема – резервирование связи по каналу 3G/4G, работа в режиме «3G-роутер»
Подключение принтера – настройка сервера печати

Беспроводная сеть

Поддержка Wi-Fi IEEE 802.11b/g/n (до 300 Мбит/с)
Схема MIMO: 2x2
Расширенные настройки Wi-Fi для улучшения качества передачи данных
Регулировка мощности Wi-Fi передатчика
Безопасность соединения: WEP; WPA/WPA2
Guest zone (предоставление гостевого доступа в Интернет с ограничением доступа к локальным ресурсам)
Авторизация клиентов на сервере RADIUS
Частотный диапазон 2400 ~ 2483,5 МГц
Модуляция PSK/CCK, DBPSK, DQPSK, OFDM
Схемы модуляции
- IEEE 802.11b: DQPSK, DBPSK, CCK
- IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
- IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
Скорость передачи данных, Мбит/с
- 802.11b: 1, 2, 5.5 и 11 Мбит/с³
- 802.11g: 6, 9, 12 , 18, 24, 36, 48 и 54 Мбит/с
- 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
Максимальная выходная мощность передатчика⁴
- 802.11b (11 Mbps): 17дБм
- 802.11g (54 Mbps): 15дБм
- 802.11n (MCS7): 15 дБм
Чувствительность приемника
- 802.11b (11 Mbps): -86 дБм
- 802.11g (54 Mbps): -73 дБм
- 802.11n (HT20-MCS7): -68 дБм
- 802.11n (HT40-MCS7): -65 дБм

Основные технические характеристики

Процессор Mindspeed - 650 МГц
SDRAM 256 МБ
Flash 32 МБ
OС Linux

Физические характеристики

Электропитание: 12 В DC, 2 A
Рабочий диапазон: +5 °С до +30 °С
Относительная влажность: до 80%
Габариты: 218х120х49 мм, настольное исполнение

¹Опционально
²Не поддерживается в текущей версии ПО 1.11.0
³Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE802.11n. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могутвлиять факторы окружающей среды
⁴Максимальное значение мощности передатчика будет изменяться в соответствии с правиламирадиочастотного регулирования в Вашей стране
