Транковый шлюз SMG-2

- До 2 потоков E1
- До 64 VoIP-каналов
- Питание AC

Ключевые преимущества

Высокое качество обработки голоса
Надежность операторского класса
До 64 VoIP-каналов
1 поток E1, возможность подключения второго потока E1
Настольное исполнение

Оптимальная модернизация
Шлюз SMG-2 позволяет осуществлять плавный переход от TDM-инфраструктуры к современным VoIP-сетям, обеспечивая при этом полную совместимость с существующим оборудованием. Устройство предоставляет отличную возможность подключения существующих УПАТС к NGN-сетям.

Функциональная совместимость
Строгое соответствие требованиям современных протоколов, рекомендаций и стандартов обеспечивает 100% функциональную совместимость устройства SMG-2 с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches и др.

RADIUS-маршрутизация
Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.

Защита от несанкционированного доступа
В шлюзе SMG-2 реализована интеллектуальная защита от несанкционированных попыток вызова по SIP (fail2ban, iptables, white/black lists).

Транскодирование медиапотоков
Аппаратный транскодинг позволяет согласовывать медиапотоки с различными VoIP-кодеками, которые используются в современных сетях связи.

Высокое качество обработки голоса
Современная аппаратная платформа, поддержка всех основных аудиокодеков, применяемых в VoIP-сетях (G.711, G.723.1, G.726, G.729), функций эхо-компенсации, детектора тишины, генератора комфортного шума, приема и генерации сигналов DTMF, а также механизмов приоритезации трафика (QoS) обеспечивают высокое качество голосовой информации.

Интерфейсы
Шлюз SMG-2 в базовой поставке поддерживает один поток E1 (ОКС-7, DSS-1), и 32 VoIP-канала (SIP). Возможна авторизация второго потока E1 и увеличения количества VoIP-каналов до 64 при активации дополнительной опции

Управление вызовами

Маршрутизация по номеру вызываемого (CdPN) и вызывающего (CgPN) абонента
Модификация номера до и после маршрутизации
Использование нескольких планов нумерации
Выключение транк-группы из работы
Управление вызовом через RADIUS¹
Прямое проключение транк-групп
Префикс на несколько транк-групп
Организация полупостоянных соединений¹

Голосовые кодеки

G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c), Clearmode (RFC4040)

Поддержка факсов

T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through

Голосовые стандарты

VAD (детектор активности речи)
CNG (генерация комфортного шума)
AEC (эхо компенсация, рекомендация G.168)

Качество обслуживания (QoS)

Назначение Diffserv и приоритетов 802.1р для SIP и RTP
Динамический и статический джиттер-буфер

DTMF

Внеполосно (RFC 2833, SIP INFO)
Внутриполосно (INBAND)

Биллинг

RADIUS Accounting
Поддержка различных биллинговых систем: Hydra Billing, LANBilling, PortaBilling, NetUP, BGBilling (возможна интеграция с другими системами)
Запись биллинговой информации в CDR-файл и отправка на удаленный FTP-сервер

TDM протоколы

ОКС7
PRI (Q.931)

Протоколы VoIP

SIP, SIP-T/SIP-I

Передача имён абонентов в Q.931

Способы передачи имён: QSIG, CorNet, Q.931 Display, AVAYA Display
Поддержка кодировок AVAYA, Siemens, Windows-1251, Translit и Unicode (UTF-8)

Емкость и производительность

до 64 каналов VoIP
до 2 потоков E1 (RJ-48)
Максимальная интенсивность нагрузки - 40 cps

Гибкость

Выгрузка-загрузка конфигурации одним файлом
Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
Работа с несколькими планами нумерации
Резервирование сигнального канала ОКС7
Контроль активности разговорного соединения (по наличию RTP или RTCP)
Транковая регистрация SIP-интерфейсов
Поддержка STUN/Public IP

Управление и мониторинг

Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
Аварийное логирование с возможностью сохранения логов на syslog-сервере
Информирование об авариях по SNMP

Безопасность

Вывод в syslog всех попыток к устройству
Список разрешенных IP-адресов для доступа к управлению устройством
Разграничение прав доступа admin / user
Контроль IP-адреса источника встречного RTP-потока

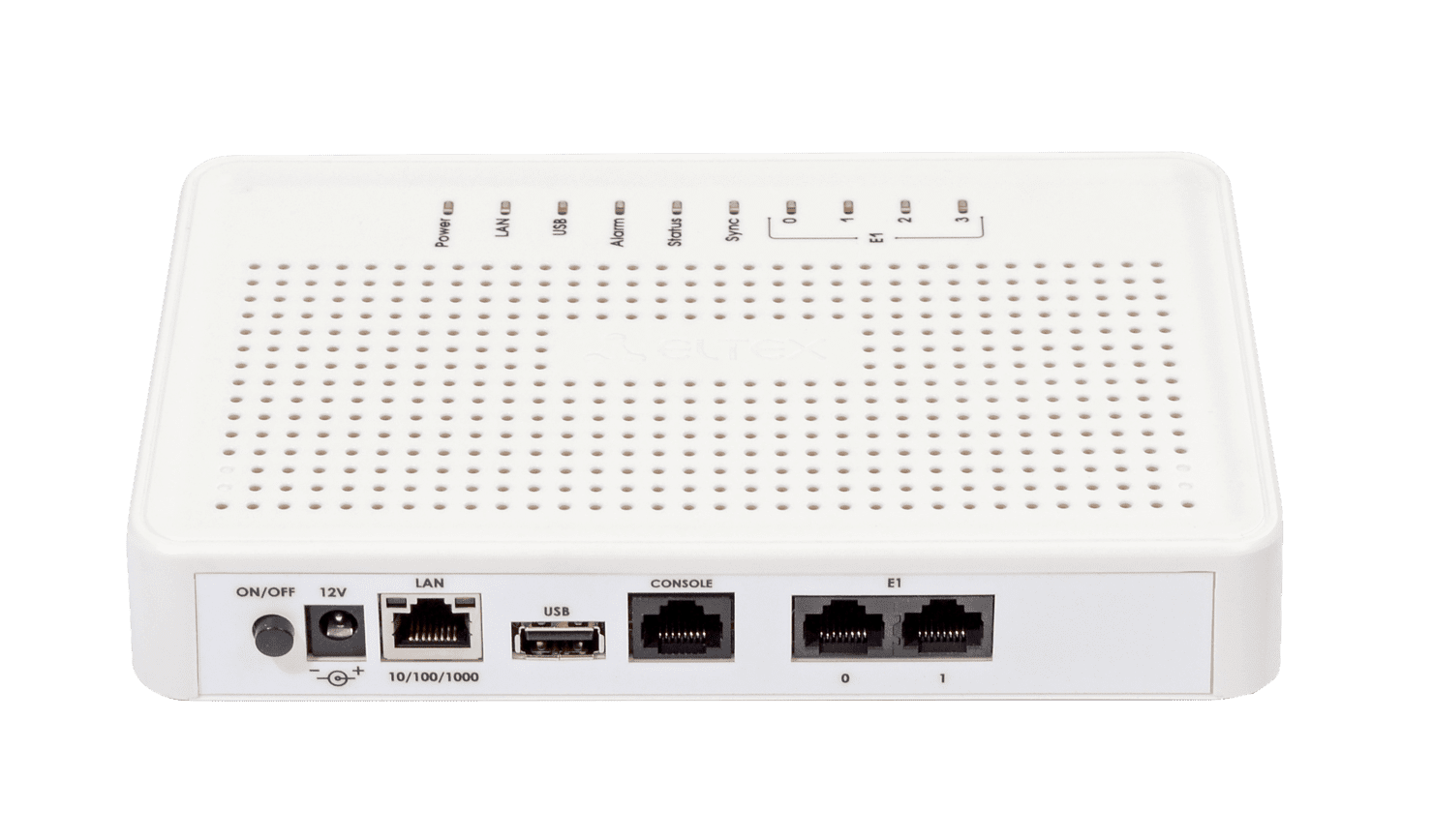

Интерфейсы

1 порт 10/100/1000Base-T (RJ-45)
1 порт E1 (RJ-48)
1 дополнительный порт Е1 (RJ-48)¹
1 порт Console (RJ-45)
1 порт USB 2.0

Физические характеристики

Питание: 220В AC
Рабочий диапазон: +5⁰С до +40⁰С
Относительная влажность: до 80%
Компактный пластиковый корпус
Габариты: 187х124х31 мм, настольное исполнение

¹Опционально
