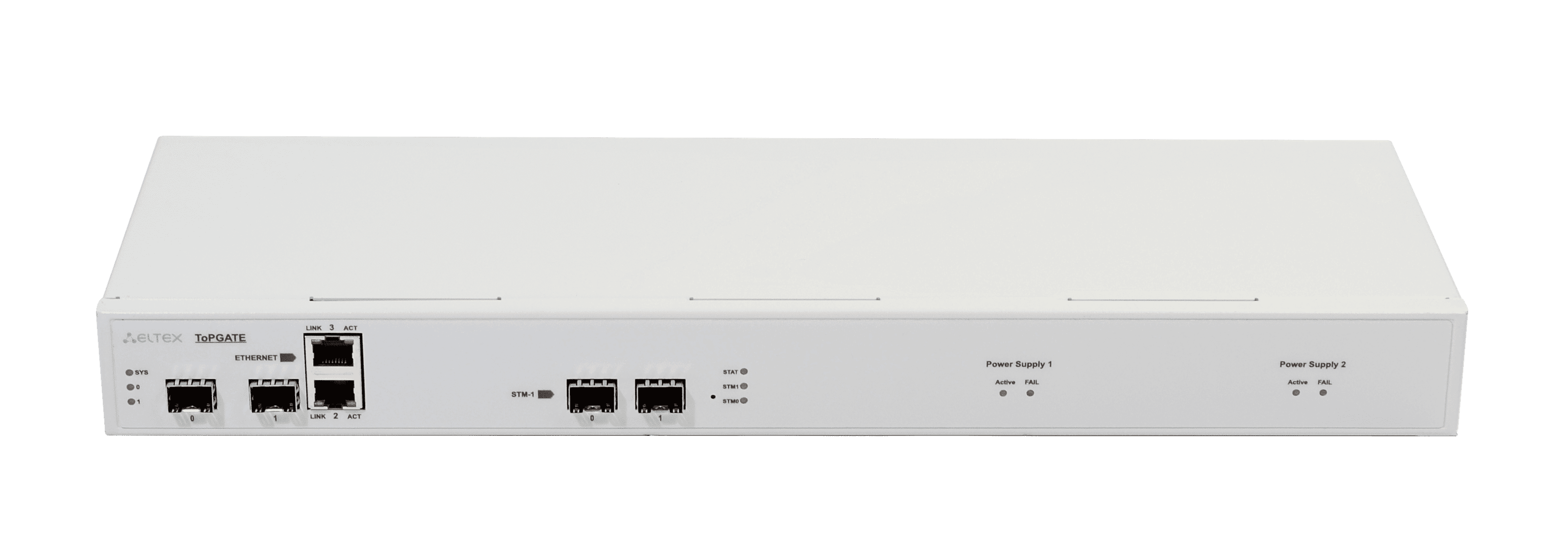

Оптический мультиплексор ToPGATE-2STM1-2FG

Мультиплексор-коммутатор ToPGATE-2STM1-2FG предназначен для демультиплексирования структурированных или неструктурированных Е1 потоков (G.703, G.704) из SDH потока STM-1 и передачи их через пакетную сеть передачи данных Ethernet используя технологию TDMoP.

Ключевые преимущества

Возможность передачи до 126 E1 потоков по протоколу TDMoP обеспечивающему прозрачное соединение любого Е1 оборудования без снижения качества связи, соединяя любые Е1 порты мультиплексоров TopGATE в сети Ethernet/IP
Встроенный полнофункциональный коммутатор второго уровня, поддерживающий все необходимые стандарты для построения современный сетей: приоритизация трафика c 4 очередями приоритетов, VLAN
Построение смешанных по пропускной способности и технологиям решений, комбинируя 100Мб, 1Гб и 10Гб участки сети в различных сочетаниях на основе медной оптической и беспроводных технологий. Возможности дальнейшего наращивания пропускной способности, как на уровне Ethernet, так и количества Е1 потоков
Два интерфейса 1000Base-X для подключения к оптическим магистралям и поддержка протоколов RSTP (802.1w) для эффективной и надежной работы в современных распределенных Ethernet-сетях сложных сетевых топологий с резервированием, таких как «кольцо с отводкой», «дерево»
Возможность локального (через последовательный порт USB) и удаленного управления и диагностики Поддержка SNMP, Web, Telnet, локальная управляющая консоль, зеркалирование портов, возможность сохранения и модификации текстовых конфигураций

Краткое описание

Мультиплексор TopGATE-2STM1-2FG предназначен для демультиплексирования структурированных или неструктурированных Е1 потоков (G.703, G.704) из SDH потока STM-1 и передачи их через пакетную сеть передачи данных Ethernet используя технологию TDMoP.
Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 80 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.

[html]

Интерфейсы STM1

Количество: 2 в форм-факторе SFP
Стандарты G.707
Синхронизация: внутренняя, от входящего потока Е1
Задержка передачи: от 2,5 мс до 512 мс

Интерфейсы Ethernet

Количество: 4
2 Gigabit Ethernet - в форм-факторе RJ45
2 Gigabit Ethernet - в форм-факторе SFP*
Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control

Параметры и возможности

Производительность: 3.9 Gbps, 5.95 Mpps
Размер таблицы MAC-адресов: 1024 записи
Максимальный размер фрейма: 1632 байта
IGMP Snooping
Резервирование: STP (802.1.d), RSTP (802.1w), Root guard - функция защиты корня
Зеркалирование портов
DHCP
Функция Static Mac
Четыре очереди приоритетов 802.1p
CoS на основе: порта коммутатора, VLAN, DSCP, TOS, MAC-адреса источника/приемника
Управление полосой пропускания: шаг 64кб
VLAN: стандарт IEEE 802.1Q; диапазон значений от 0 до 4095; Q-in-Q - двойное тегирование;
MVR (Multicast VLAN Registration)

Управление

Локальное управление: 1 разъем USB, 1 разъем RS-232
Управление через IP-сеть: Telnet CLI, menu, Web-интерфейс, SNMP v1, v2
Soft update NMS
Управление оборудованием, например АТС, подключенным к порту AUX

Размеры

Габариты (ШxВxГ, мм): 430х44х150 установка в 19” стойку, высота 1U, крепление на стену
Вес не более 2 кг

Электропитание

220В переменного тока и -48В постоянного тока. Возможно двойное питание.
Потребляемая мощность не более 10 Вт.

* модули SFP в комплект не входят

Краткое техническое описание.pdf
Размер: 3.45 МБ
Инструкция по обновлению ПО TopGate (дата публикации: 13.08.2015).pdf
Размер: 138.48 КБ
Руководство по эксплуатации.pdf
Размер: 3.24 МБ
