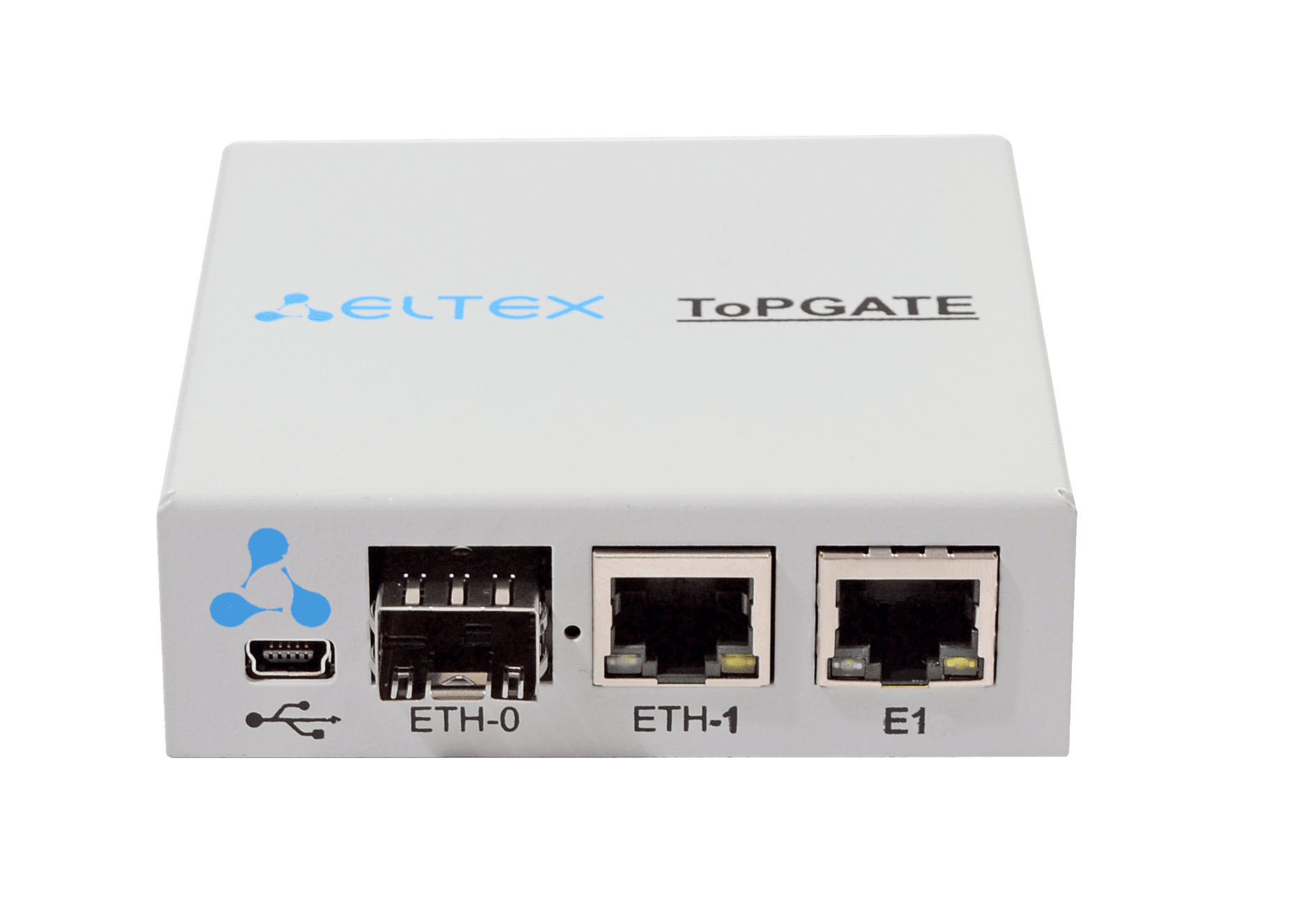

Оптический мультиплексор ToPGATE-1E1-1FG
Устройство передачи данных – гибридный мультиплексор TopGATE – предназначен для совместной передачи 1 цифрового потока Е1 и пакетов данных Ethernet через сеть с коммутацией пакетов.
Ключевые преимущества
- Компактные размеры и возможность установки в 19" стойку
- Невысокая стоимость оборудования и его эксплуатации
- Передача одного структурированного или неструктурированного потока Е1
через сеть передачи данных без потери качества связи - Уникальные алгоритмы восстановления частоты, обеспечивающие стабильную
работу на реальных сетях - Единый интерфейс с другими устройствами серии TopGATE для комбинации
100Мб-, 1Гб- и 10Гб-ых сетей
на основе медной, оптической и беспроводных технологий - Возможность локального (через последовательный порт Mini USB) и удаленного
- управления и диагностики
- Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
- Возможность мониторинга устройств средствами системы управления Eltex-EMS
[html]
TDM over Packet Network (Ethernet/IP)
Методы управления
Электропитание
* модули SFP в комплект не входят
Интерфейс E1
- Количество: 1 в форм-факторе RJ45
- Стандарты: G.703, G.704, G.706, G.823
- Интерфейс: симметричный 120 Ом, HDB3/AMI
- Синхронизация: внутренняя, от входящего потока E1
- Дальность передачи: 500м
- TDMoP, SAToP, CESoPSN
- Задержка передачи: 1-2000 мс
- Резервирование 1+1 (с избыточностью)
- Количество: 1 RJ45, 1 SFP*
- Тип 10/100/1000 Мбит/c Auto MDI/MDI-X RJ45
- Тип IEEE 802.3 1000Base-X
- Поддержка стандартов IEEE 802.3, 802.3u, 10Base-T, 100Base-TX, 1000Base-TX
- Размер таблицы MAC-адресов: 8192 записи
- Производительность встроенного коммутатора: до 2 Gbps, 2.98 Mpps;
- Максимальный размер фрейма: 10240 байт
- Telnet CLI, menu
- SSH
- Web-интерфейс
- SNMP v1, v2c, v3
- Аутентификация RADIUS, TACACS+
Размеры
- Габариты (ШxВxГ, мм):82х26х85,5 установка в 19” стойку
- Вес не более 0,25 кг
- 220В переменного тока, 12В постоянного тока (в комплекте преобразователь ~220В в 12В)
- Потребляемая мощность не более 6Вт
Возможности
-
Четыре очереди приоритетов 802.1p
-
QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника
-
VLAN: стандарт IEEE 802.1Q, Q-in-Q - двойное тегирование, диапазон значений от 0 до 4095
-
IGMP Snooping
-
MVR (Multicast VLAN Registration)
-
Локальное зеркалирование трафика
-
Поддержка NAT при передаче Е1 потоков
-
PIRL - Port Ingress Rate Limit - ограничение пропускной способности порта для входящего трафика
-
FlowControl - функция контроля потока
-
SAFilter - функция фильтрации по MAC - адресам
-
Scheduling - планирование выхода фреймов
-
DyingGasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке
* модули SFP в комплект не входят
- Краткое техническое описание.pdf
Размер: 3.45 МБ
- Руководство по эксплуатации.pdf
Размер: 3.24 МБ
