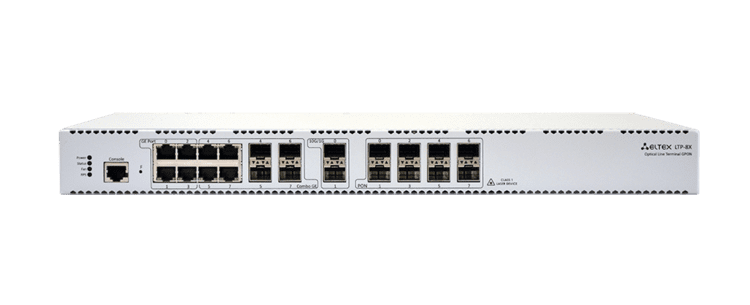

Станционный терминал GPON OLT LTP-8X rev.C/rev.D

8 портов SFP-xPON,
подключение до 1024 ONT,
встроенный коммутатор L2+,
2 модуля питания

Ключевые преимущества

8 портов PON, исполнение 1U
Резервирование источников питания с возможностью горячей замены
Удаленное управление посредством CLI, SNMP
Соответствие стандартам G.988, G.984.x и TR-156
Предоставление услуг кабельного телевидения совместно с передачей данных
Оптимальное решение для небольшого поселка или многоквартирного дома

Станционное оборудование (OLT) предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Интерфейсы GPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 128 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть оператора реализуется посредством 10 Gigabit или комбинированных Gigabit uplink-интерфейсов.

Применение OLT LTP позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу до 128 абонентов.

Станционные терминалы OLT rev.C/rev.D поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Интерфейсы

Uplink
- 2 порта 10GBASE-X (SFP+)/1000BASE-Х
- 4 комбинированных порта 10/100/1000BASE-T/ 1000BASE-X (SFP)
- 4 порта 10/100/1000BASE-T
Downlink
- 8 портов 2,5/1,25 Гбит/с GPON (SFP)

Режимы портов

Дуплексный/полудуплексный режим10/100/1000 Mбит/c для электрических портов
Дуплексный режим 1/10 Гбит/с для оптических портов

Параметры SFP PON¹

Среда передачи — оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления — до 1:128
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
Поддержка DDM (вывод параметров в CLI):
- Уровень мощности принимаемого сигнала (Digital RSSI)
- Температура модуля (Module Temperature)
- Напряжение питания (Supply Voltage)
- Ток смещения лазера (Laser Bias Current)
- Выходная оптическая мощность (Tx Optical Power Output)

Class B+

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Максимальная дальность действия: 20 км
Передатчик: 1490нм РОС лазер (DFB Laser)
- Скорость передачи данных: 2488 Мбит/с
- Средняя выходная мощность: +1,5..+5 дБм
- Ширина спектральной линии: -20 дБ 1.0 нм
Приемник: 1310нм APD/TIA
- Скорость передачи данных: 1244 Мбит/с
- Чувствительность приемника: -28 дБм
- Оптическая перегрузка приемника: -8 дБм

Class C++

Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
Максимальная дальность действия: 40 км
Передатчик: 1490нм РОС лазер (DFB Laser)
- Скорость передачи данных: 2488 Мбит/с
- Средняя выходная мощность: +7..+10 дБм
- Ширина спектральной линии: -20 дБ 1.0 нм
Приемник: 1310 нм APD/TIA
- Скорость передачи данных: 1244 Мбит/с
- Чувствительность приемника: -32 дБм
- Оптическая перегрузка приемника: -12 дБм
- Динамический диапазон импульсного приемника: 20 дБ

Коммутатор

Производительность коммутатора - 128 Гбит/с
Таблица MAC-адресов - 16К записей
Поддержка VLAN до 4К в соответствии с 802.1Q
Качество обслуживания QoS

Физические параметры

Напряжение питания¹:
- 150–250 В AC, 50–60 Гц
- 36–72 В DC
Потребляемая мощность не более 55 Вт
Рабочий диапазон температур: от -5° до +40° C
Относительная влажность до 80%
Габариты (ШxВxГ): с установленным блоком питания: 430х44х317 мм, 19'’ конструктив, типоразмер 1U

Соответствует стандартам

ITU-T G.988 GPON
ITU-T G.984x GPON
ITU-T G.8032/Y.1344 Ethernet nng protection switching
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (QinQ)
IEEE 802.1v VLAN Classification by Protocol and Port
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1w Rapid Reconfiguration of Spanning Tree
IEEE 802.1s Multiple Spanning Trees

Дополнительные возможности

Зеркалирование трафика с VLAN, с порта
Таблица MAC-адресов 16K на коммутатор, 4K на порт
Ограничение количества MAC-адресов
Поддержка STP, RSTP, MSTP
Поддержка ERPSv2
Поддержка QoS: 802.1p, DSCP, WRR
Изоляция портов, изоляция портов в пределах одной VLAN
Ограничение unicast-/multicast-/broadcast-трафика
Поддержка ACL IPv4
Поддержка QinQ в соответствии с IEEE 802.1ad
Количество multicast-групп до 1024
Поддержка IGMP/MLD Fast Leave
Поддержка IGMP/MLD Proxy
Поддержка IGMP/MLD Snooping
Поддержка IGMP/MLD Querier
Поддержка DHCPv4 Snooping
Поддержка IP Source guard
Поддержка DHCPv4/DHCPv6 Relay Agent (opt.82, ip- helper)
Поддержка PPPoE Intermediate agent
Поддержка LLDP (802.1ab)
Поддержка Storm Control
Поддержка Policy
Утилизация по сервисам ONT
Резервирование GPON-портов
Управление PoE на портах ONT

Управление и мониторинг

Поддержка RADIUS, TACACS+
Управление и мониторинг: CLI, SNMP
Ограничение доступа: по паролю, IP-адресу, уровню привилегии
Поддержка нескольких management-интерфейсов

Централизованная система управления

Единая система управления (EMS) для оборудования Eltex позволяет осуществлять:

поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов
мониторинг основных параметров устройств, электропитания
мониторинг статистики по физическим и логическим интерфейсам
управление абонентскими портами: конфигурации, профили
управление системой массового автоматического обновления ПО абонентских PON-устройств
построение графиков динамики различных статистических параметров в режиме онлайн
отображение в графическом виде состояния физических портов
запуск основных конфигурационных инструментов: ssh, telnet

Сбор статистики:

централизованный сбор, хранение и обработка журналов работы, событий, аварий
система сбора и хранения аварийных сообщений
система быстрого поиска абонентских устройств
информация по количеству активных абонентов PON сети
мониторинг состояния и статистика по сервисам Internet, VoIP, IPTV и CaTV
статистика активности абонентов PON
централизованный сбор сообщений от устройств по Syslog
система логирования всех действий пользователей в рамках системы

¹ Параметр определяется при заказе
