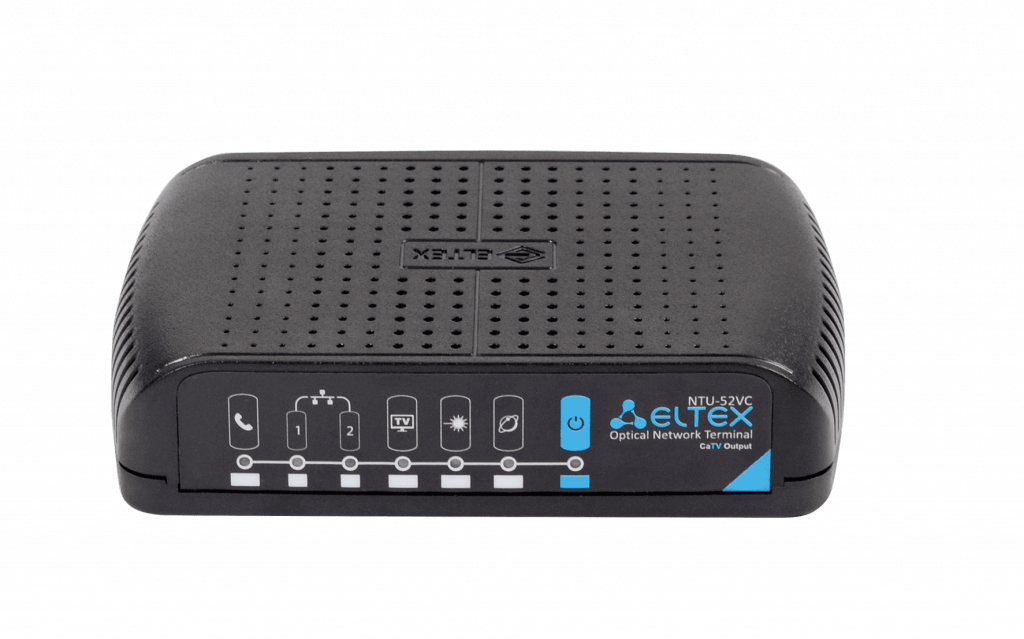

Абонентский терминал NTU-52VC

1 порт PON,
1 порт LAN 10/100BASE-T,
1 порт LAN 10/100/1000BASE-T,
1xFXS

Ключевые преимущества

1 порт GPON
Гигабитный роутер
Порт FXS для подключения аналогового телефона
Порт RF для предоставления услуги CaTV

NTU-52VC – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология PON
Технология PON – одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства

Встроенный гигабитный маршрутизатор на порт 10/100/1000 Base-T позволяет организовать высокоскоростное соединение устройств в сети. Порт FXS позволяет пользоваться услугами IP- телефонии.

Предоставляемые услуги

высокоскоростной доступ в Интернет
потоковое видео/High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
IP-телефония
развлекательные и обучающие программы “on-line”

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Передатчик:
POC-лазер (DFB), импульсный режим генерации, длина волны 1310 нм:
- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность: +0,5..+5 дБм
- Ширина спектральной линии: 1 нм (-20 дБ)
Приемник:
APD/TIA Downstream CW Mode цифровой приемник, длина волны 1490 нм:
- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приемника: -28 дБм, BER≤1.0x10-10
- Оптическая перегрузка приемника: -4 дБм

Приемник CaTV

CATV видео-приемник, длина волны 1550 нм
Входная оптическая мощность: -8..+2 дБм
Отношение сигнала несущей к уровню шума (CNR): 46 дБ
Ширина полосы радиочастот: от 47 до 870 МГц
ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
Выходное радиочастотное сопротивление: 75 Ом

Параметры интерфейсов LAN

1 порт Ethernet 10/100/1000BASE-T(RJ-45)
1 порт Ethernet 10/100BASE-T(RJ-45)

Параметры интерфейсов FXS

1 порт FXS
Поддержка протокола SIP
Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
Передача факса: G.711, T.38
Сопротивление шлейфа до 2 кОм
Прием набора импульсный/частотный (DTMF)
Выдача Caller ID

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка UPNP, SMB, FTP-alg, Print Server
VLAN в соответствие с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC-кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
- Локальное управление WEB/CLI
- Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Физические характеристики и условия окружающей среды

Габариты (Ш х В х Г) — 160 x 40 x 124 мм, настольное исполнение
Питание. Внешний адаптер питания постоянного тока 12 B/2 А
Потребляемая мощность не более 10 Вт
Рабочий диапазон температур от +5 до +40 °С
Относительная влажность до 80%
