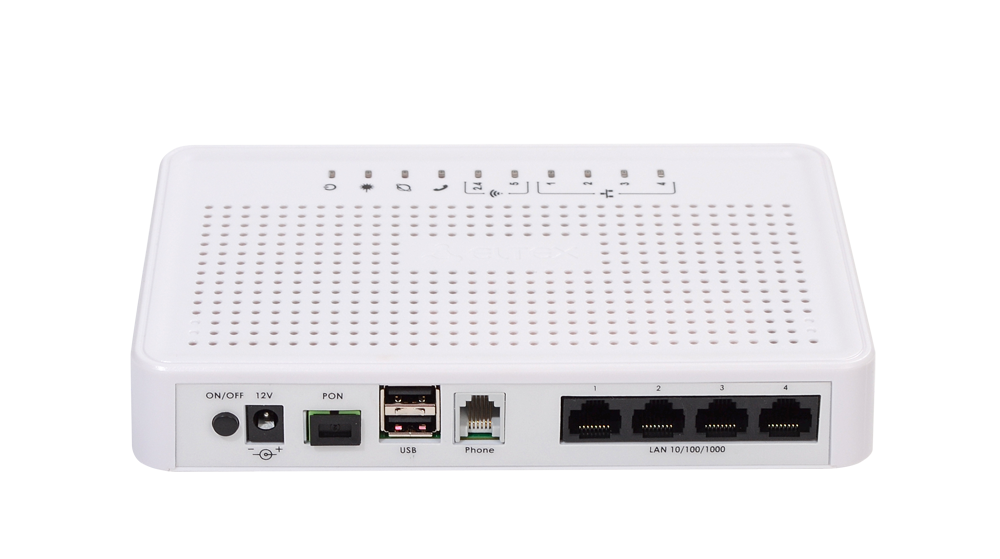

Абонентский терминал NTE-RG-1421G-WZ

1хFXS;
4x1G LAN;
2xUSB2.0хUSB;
1xGEPON WAN
Контроллер "Умный дом"

Ключевые преимущества

Гигабитный роутер
Контроллер для системы “Умный дом”
1 порт TurboGEPON
Порт FXS для подключения аналоговых телефонов
2 порта USB 2.0 для подключения сетевого накопителя или принтера
Wi-Fi 802.11 b/g/n Wi-Fi
Wi-Fi 802.11 a/n/ac Wi-Fi

NTE-RG-1421G-WZ – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTE-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология TurboGEPON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии TurboGEPON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Беспроводное подключение
Абонентские маршрутизаторы NTE-RG-1421G-WZ поддерживают стандарт 802.11ac, что обеспечивает скорость передачи данных до 1300 Мбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5 ГГц.

Контроллер для системы “Умный дом”
В состав устройства входит контроллер для “Умного дома”, поддерживающий работу с датчиками и устройствами по радиоканалу Z-Wave

Интерфейсы

1хFXS
4x1G LAN
2xUSB2.0хUSB
1xGEPON WAN
IEEE 802.11n, 2*2, 300 Mbps, 2.4 GHz
IEEE 802.11ac, 3*3, 1.3 Gbps, 5 GHz
Есть интерфейс управления “Умный дом”

Параметры интерфейса PON

1 порт TurboGEPON
Соответствие FSAN Class B+
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Передатчик: РОС лазер (DFB), импульсный режим генерации, длина волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность +0,5..+5 дБм
– Ширина спектральной линии 1 нм (-20 дБ)
Приемник: APD/TIA CW Mode цифровой приемник, длина волны 1490нм
– Скорость передачи данных: 2488 Мбит/с
– Чувствительность приемника -28 дБм, BER≤1.0x10-10
– Оптическая перегрузка приемника -4 дБм

Параметры интерфейсов LAN

4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейса FXS

Поддержка протокола SIP
Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
Передача факса: G.711, T.38
Сопротивление шлейфа до 2 кОм
Прием набора импульсный/частотный (DTMF)
Выдача Caller ID

Параметры Wi-Fi модуля

Стандарты 802.11a/b/g/n/ac
Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГЦ, 5650 ~ 5850 МГц
Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
Модуляции CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM

Рабочие каналы

IEEE 802.11b/g/n: 1-13
IEEE 802.11a/n/ac: 36-64, 132-165

Скорость беспроводного соединения^¹

802.11b: 1, 2, 5.5 и 11 Мбит/с
802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/c (канал 40 МГц)
802.11ac: 1300 Мбит/c (80 МГц)

Максимальная выходная мощность передатчика²

802.11b (11 Mbps): 17дБм
802.11g (54 Mbps): 15дБм
802.11n (MCS7): 15 дБм
802.11ас (MCS0): 19 дБм

Параметры интерфейса USB

2 порта USB 2.0 - для подключения USB-устройств

Интерфейс “Умный дом”

Радиоинтерфейс для управления системой “Умный дом”

Физические характеристики и условия окружающей среды

Габариты - 187x120x32 мм, настольное исполнение
Питание. Внешний адаптер питания постоянного тока 12B/2А
Потребляемая мощность не более 15 Вт
Рабочий диапазон температур от +5 до +40 С
Относительная влажность до 80%

Поддержка стандартов

IEEE 802.3ah - Ethernet in the First Line
IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому волокну
IEEE 802.3x поддержка полнодуплексной связи
IEEE 802.3ad агрегация каналов
IEEE 802.1d STP
IEEE 802.1w Rapid STP
IEEE 802.1Q VLAN
IEEE 802.1p IGMP

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка SMB, FTP-alg, Print Server
VLAN в соответствие с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
Удаленное управление по протоколу OAM
Удаленное управление по протоколу TR-069
Локальное управление WEB
Обновление программного обеспечения: TR-069, HTTP, TFTP

^¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды
^²Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
