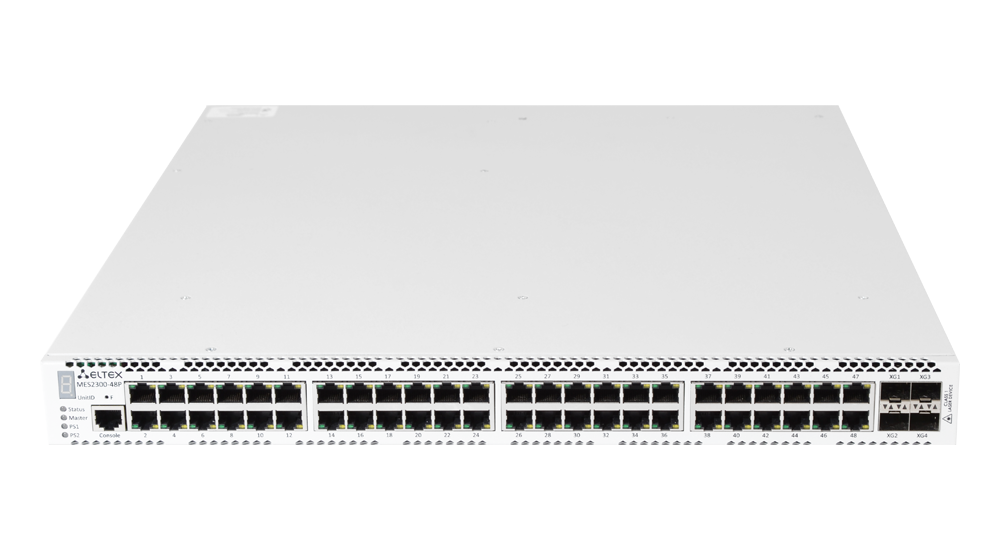

Коммутатор доступа MES2300-48P

Управляемый коммутатор уровня L3;
48 портов 10/100/1000BASE-T (RJ-45) PoE/PoE+;
4 порта 10G BASE-R (SFP+)/1000BASE-X (SFP);
Консольный порт RS-232 (RJ-45)

Ключевые особенности

Пропускная способность до 176 Гбит/c
Неблокируемая коммутационная матрица
Коммутаторы L3
До 4 портов 10G
Стекирование до 8 устройств
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Коммутаторы MES2300-48P с поддержкой PoE осуществляют подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.

Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Интерфейсы

10/100/1000BASE-T (RJ-45) PoE/PoE+ - 48
10GBASE-R (SFP+)/1000BASE-X (SFP) - 4
Консольный порт RS-232 (RJ-45) - 1

Производительность

Пропускная способность - 176 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 130,95 MPPS
Объем буферной памяти - 3 Мбайт
Объем ОЗУ (DDR4) - 2 Гбайт
Объем ПЗУ (RAW NAND) - 512 Мбайт
Таблица MAC-адресов - 16384
Количество ARP-записей² - 2039
Таблица VLAN - 4094
Количество L2 Multicast-групп - 2048
Количество правил SQinQ - 1320 (ingress), 1320 (egress)
Количество правил MAC ACL - 1976
Количество правил IPv4/IPv6 ACL - 1975/988
Количество маршрутов L3 IPv4 Unicast³ - 4066
Количество маршрутов L3 IPv6 Unicast³ - 1015
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ - 2029
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ - 505
Количество VRRP-маршрутизаторов - 255
Максимальный размер ECMP-групп - 8
Количество VRF - 16 (включая VRF по умолчанию)
Количество L3-интерфейсов - 2032
Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Поддержка Jumbo-фреймов - максимальный размер пакетов 10240 байт
Стекирование - 8 устройств

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)
Стекирование

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические MAC-адреса (Static MAC Entries)
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping Fast Leave на основе хоста/порта
Поддержка функции IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD)
Поддержка ERPS (G.8032v2)
Поддержка Private VLAN
Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

Статические IP-маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP⁴ (IPv4 Unicast, IPv4 Multicast)
Поддержка протоколов BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
Балансировка нагрузки ECMP
Поддержка функции IP Unnumbered
Поддержка технологии VRF lite

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

Функциональность IРv6 Host
Совместное использование IРv6, IРv4

Сервисные функции

Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе IEEE 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IРv6 ACL
ACL на основе:
Порта коммутатора
Приоритета IEEE 802.1p
VLAN ID
EtherType
DSCP
Типа IP-протокола
Номера порта TCP/UDP
Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничение скорости

Статистика QoS
Ограничение скорости на портах (Shaping, Policing)
Поддержка класса обслуживания IEEE 802.1р
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Три цвета маркировки
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL
Настройка приоритета 802.1p для VLAN управления
Перемаркировка DSCP to COS, COS to DSCP
Назначение VLAN на основании ACL
Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

802.3ah Ethernet Link OAM
802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

Загрузка и выгрузка конфигурации и ПО по TFTP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED
LLDP (IEEE 802.1ab)
Управление доступом к коммутатору — уровни привилегий для пользователей
Списки контроля доступа (Management ACL)
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
Сервер Telnet, сервер SSH
Клиент Telnet, клиент SSH
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка по DHCP
DHCP Relay (поддержка IPv4)
DHCP Option 12
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование паролей
Восстановление пароля
Ping (IPv4/IPv6)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Мониторинг загрузки CPU по задачам и типу трафика
Мониторинг температуры
Мониторинг TCAM

MIB

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 IEEE 802.3 MAU MIB
RFC 2674, 4363 IEEE 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3289 MIB для Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571-2574 SNMP
RFC 826 ARP
RFC 854 Telnet

Физические характеристики и условия окружающей среды

Питание:
- 100–240 В AC, 50–60 Гц
- 36–72 В DC
Варианты питания - до двух источников питания с возможностью горячей замены
Максимальная потребляемая мощность (с учётом нагрузки PoE) - 1600 Вт
Бюджет PoE - 1450 Вт
Тепловыделение - 150 Вт
Рабочая температура окружающей среды - от -10 до +50 °С
Температура хранения - от -50 до +70 °С
Рабочая влажность - не более 80 %
Охлаждение - 4 вентилятора
Исполнение - 19", 1U
Габариты (Ш × В × Г) - 440 × 44 × 490 мм
Масса - 9,55 кг

¹Значения указаны для односторонней передачи
²Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
³Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
⁴Поддержка протокола BGP предоставляется по лицензии
