Промышленный коммутатор MES3508P

Управляемый индустриальный коммутатор уровня L3;
8х10/100/1000BASE-T (RJ-45) PoE/PoE+;
2х10/100/1000BASE-T/1000BASE-X Combo;
RS-232 (RJ-45)

Пропускная способность 20 Гбит/c
Неблокируемая коммутационная матрица
Коммутатор уровня L3
Пассивное охлаждение
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

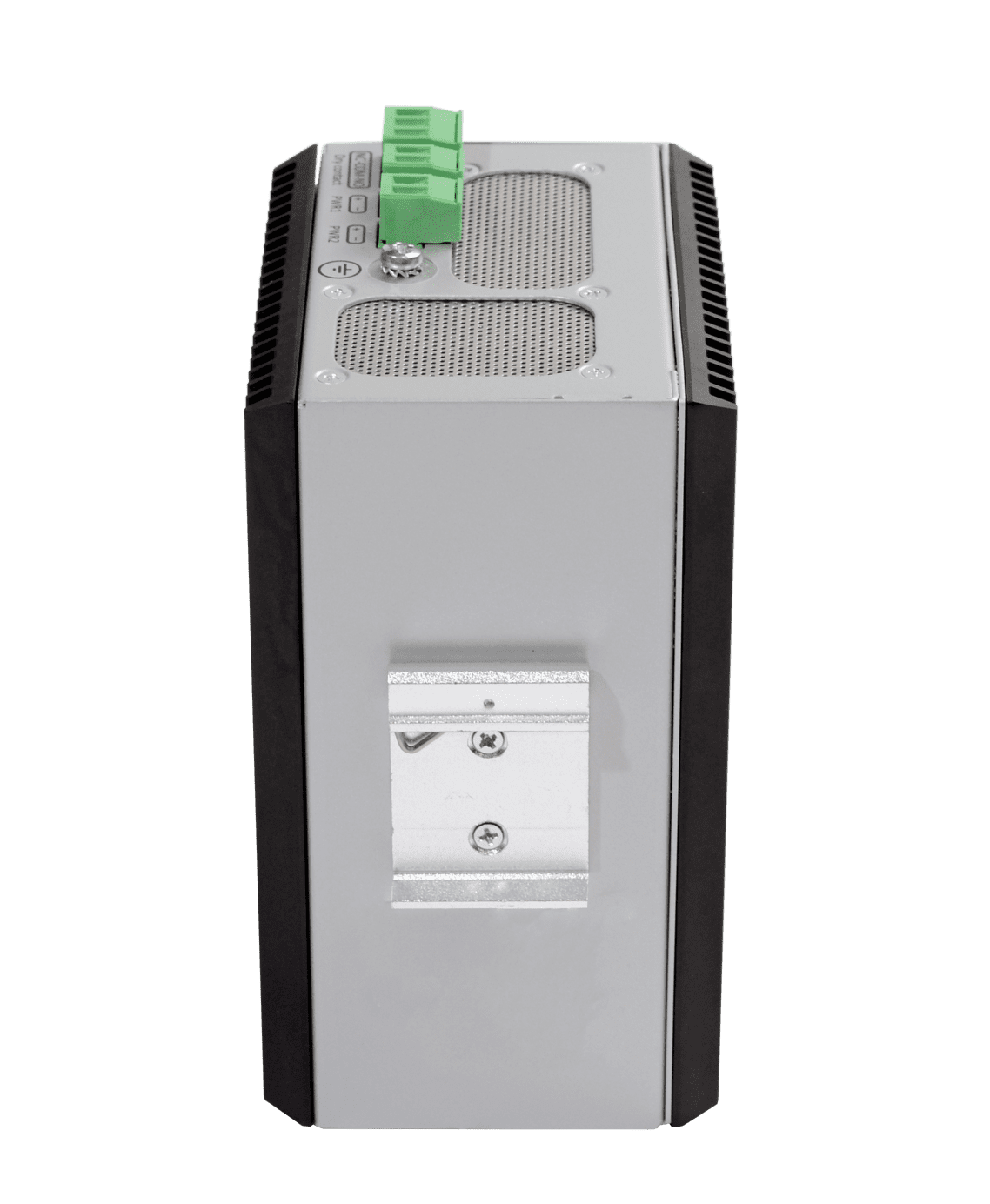

Промышленный коммутатор ELTEX MES3508P предназначен для организации защищенных отказоустойчивых сетей передачи данных на объектах, где необходимо выполнение требований по обеспечению устойчивости к воздействиям различного вида: температурным, механическим, вибрации и др. Оборудование оснащено гигабитными портами 10/100/1000 BASE-T с поддержкой PoE/PoE+ и комбинированными портами 10/100/1000BASE-T/1000BASE-X для опционального подключения оптического кабеля.

Интерфейсы

8х10/100/1000BASE-T (PoE/PoE+)
2хCombo 10/100/1000BASE-T/1000BASE-X
1xКонсольный порт RS-232 (RJ-45)

Производительность

Пропускная способность - 20 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 14 MPPS
Объем буферной памяти - 1,5 Mбайт
Объем ОЗУ (DDR3) - 512 Mбайт
Объем ПЗУ (RAW NAND) - 512 Mбайт
Таблица MAC-адресов - 16384
Количество ARP-записей² - 4023
Таблица VLAN - 4094
Количество L2 Multicast-групп - 4091
Количество правил SQinQ - 3006 (ingress/egress)
Количество правил ACL - 3006
Количество маршрутов L3 IPv4 Unicast³ - 12864
Количество маршрутов L3 IPv6 Unicast³ - 3222
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ - 3876
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ - 1006
Количество VRRP-маршрутизаторов - 255
Максимальный размер ECMP-групп - 8
Количество VRF - 16 (включая VRF по умолчанию)
Количество L3-интерфейсов - 2048
Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей на порт
Размер Jumbo-фреймов - 10240 Байт

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back Pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo Frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе хоста/порта
Поддержка Pim-Snooping
Поддержка функции IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD) на основе VLAN
Поддержка ERPS (G.8032v2)
Поддержка Flex-link
Поддержка Private VLAN, Private VLAN Trunk
Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

Статические IP-маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP² (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
Поддержка протокола BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
Балансировка нагрузки ECMP
Поддержка функции IP Unnumbered
Поддержка протокола GRE
Поддержка VRF Lite

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
First Hop Security
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
PPPoE Intermediate Agent

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS)

Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания 802.1p
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Назначение меток CoS/DSCP на основании ACL
Назначение меток VLAN на основании ACL
Настройка приоритетов 802.1p для VLAN управления
Перемаркировка DSCP to CoS, CoS to DSCP
Назначение меток 802.1p DSCP для протокола IGMP

ОАМ/CFM

802.3ah Ethernet Link OAM
802.1ag Connectivity Fault Management (CFM)
802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/ SCP/ SFTP
Перенаправление вывода команд CLI в произвольный файл на ПЗУ
Протокол SNMP
SNTP (Simple Network Time Protocol)
NTP (Network Time Protocol)
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
Traceroute
LLDP (802.1ab) + LLDP MED
Возможность обработки трафика управления с двумя заголовками 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Управление доступом к коммутатору – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Функция Change of Authorization (CoA)
Сервер SSH, сервер Telnet
Клиент SSH, клиент Telnet
Удаленный запуск команд посредством SSH
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Option 82)
DHCP Option 12
DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
Сервер DHCP
Добавление тега PPPoE Circuit-ID
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)
Сервер DNS (Resolver)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850

Физические характеристики и условия окружающей среды

Напряжение питания:
- с включенной функцией PoE: 45 - 57В DC
- с отключенной функцией PoE: 20 - 57В DC
Максимальная потребляемая мощность (с учетом нагрузки PoE): 260 Вт
Бюджет мощности PoE: 240 Вт (для приложений 802.3at, рекомендуемое напряжение питания 54–56 В DC)
Тепловыделение - 20 Вт
Аппаратная поддержка Dying Gasp - нет
Защита от обратной полярности
Реле сигнализации: один релейный выход аварийной сигнализации: 1 A 24В DC
Рабочая температура окружающей среды от -40 до +70° С
Температура хранения от -50 до +85° С
Влажность от 5 до 95% (без конденсации)
Пассивное охлаждение
Корпус: металлический, IP30
Вид размещения: DIN-рейка, для настенного монтажа (в дополнительной комплектации)
Габариты (ШхВхГ), мм: 85х152х115
Вес: 1,4 кг

Стандарты и сертификаты

Безопасность UL 508
Электромагнитная совместимость:
- EN 55022 Класс A
- EN 61000-4-2 (ESD) Level 3
- EN 61000-4-3 (RS) Level 3
- EN 61000-4-4 (EFT) Level 3
- EN 61000-4-5 (Surge) Level 3
- EN 61000-4-6 (CS) Level 3
- EN 61000-4-8
Применение на объектах энергетики:
- IEC 61850-3
- IEEE 1613
Удар: IEC 60068-2-27
Свободное падение: IEC 60068-2-32
Внешние механические воздействия: 0,5-55 Гц, 1g, одиночные удары 3g

¹ Значение указано для односторонней передачи ²Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
³ Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
⁴Поддержка протокола BGP предоставляется по лицензии

Краткая техническая информация.pdf
Размер: 1.82 МБ
Краткая техническая информация по сопутствующим блокам питания.pdf
Размер: 2.97 МБ
Инструкция по обновлению версии ПО в сетевых коммутаторах MES23xx, MES33xx, MES35xx и MES5324 (дата публикации: 17.05.2021).pdf
Размер: 986.25 КБ
Руководство по эксплуатации. Версия 4.0.22.pdf
Размер: 8.62 МБ
Мониторинг и управление Ethernet-коммутаторами MES по SNMP. Версия 4.0.22.pdf
Размер: 2.03 МБ
Руководство по сообщениям Syslog.pdf
Размер: 991.93 КБ
MES5324.pdf
Размер: 15.19 МБ
Руководство по сообщениям SNMP TRAP.pdf
Размер: 274.73 КБ

Описание жизненного цикла

В РАЗРАБОТКЕ
ПРЕДСЕРИЙНОЕ
ПРОИЗВОДСТВО
СЕРИЙНОЕ
ПРОИЗВОДСТВО
СЕРИЙНЫЙ ВЫПУСК
ЗАВЕРШЕН
ПРОДАЖИ ОКОНЧЕНЫ
1
2
3
4
5

В РАЗРАБОТКЕ
ПРЕДСЕРИЙНОЕ
ПРОИЗВОДСТВО
СЕРИЙНОЕ
ПРОИЗВОДСТВО
1
2
3
СЕРИЙНЫЙ ВЫПУСК
ЗАВЕРШЕН
ПРОДАЖИ ОКОНЧЕНЫ
4
5

В РАЗРАБОТКЕ
1
ПРЕДСЕРИЙНОЕ
ПРОИЗВОДСТВО
2
СЕРИЙНОЕ
ПРОИЗВОДСТВО
3
СЕРИЙНЫЙ ВЫПУСК
ЗАВЕРШЕН
4
ПРОДАЖИ ОКОНЧЕНЫ
5

Гарантийные обязательства

На все оборудование Элтекс предоставляется гарантийное обслуживание в течение 12 месяцев независимо от стадии жизненного цикла продукции.

В течение гарантийного срока наша компания проводит диагностику и ремонт на безвозмедной основе, а также осуществляет замену оборудования, если устранение неисправности оказалось невозможным. Срок устранения неполадок составляет не более 45 календарных дней с момента передачи оборудования в адрес нашей компании.
Вы также можете приобрести сертификат или продлить гарантийное обслуживание на срок от 2 до 5 лет.
Гарантийное обслуживание не производится по следующим причинам:
неисправность возникла вследствие механического повреждения;
внутрь устройства попали посторонние предметы, вещества, жидкости, насекомые и т. п.;
не соблюдались правила и условия эксплуатации устройства в соответствии с инструкцией и руководством;
предпринимались попытки самостоятельного ремонта оборудования.
С регламентом обслуживания можно ознакомиться на странице
Для подробной консультации по гарантийному обслуживанию оборудования Элтекс, просим вас обратиться в коммерческий отдел по телефону:

+7 (812) 426-40-06

Также вы можете направить запрос на консультацию по электронной почте: info@module-ltd.ru

Промышленный коммутатор MES3508P

Описание жизненного цикла

СПАСИБО!
