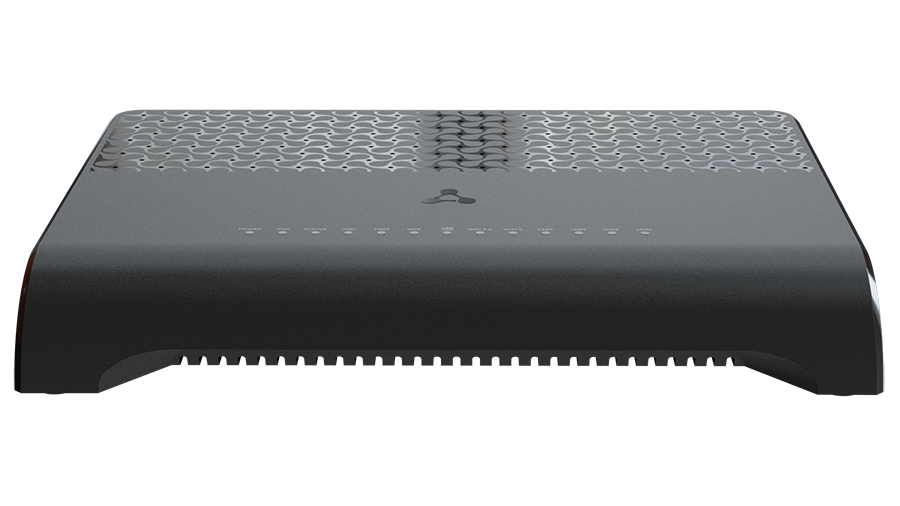

Абонентский терминал NTX-RG-5521-Wax-Z

— 1 порт XGS-PON
— Z-Wave контроллер умного дома

1 порт XGS-PON
1 порт LAN 10Gigabit Ethernet
4 порта LAN Gigabit Ethernet
Порт FXS для подключения аналогового телефона
Порт USB 3.0
Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac/ax)
Wi-Fi EasyMesh
Контроллер «Умный дом»

ONT серии NTХ — высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету.

Технология XGS-PON
Технология XGS-PON — одно из самых современных и эффективных решений задач «последней мили», позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее симметричную скорость передачи данных до 10 Гбит/с в направлении downlink и 10 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии XGS-PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства
Встроенный маршрутизатор с 4 гигабитными портами и одним 10-гигабитным портом позволяет организовать высокоскоростное соединение устройств в сети. Порт FXS позволяет пользоваться услугами IP-телефонии. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD, принтер).

Предоставляемые услуги

высокоскоростной доступ в Интернет
потоковое видео/High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
IP-телефония
развлекательные и обучающие программы «online»
управление системой «Умный дом»

Контроллер для системы «Умный дом»
В состав устройства входит контроллер для «Умного дома», поддерживающий работу с датчиками и устройствами по радиоканалу Z-Wave.

Преимущества технологии EasyMesh
Сетевой интеллект: самоорганизующаяся и самооптимизирующаяся сеть собирает информацию и реагирует на сетевые условия для обеспечения максимальной производительности
Эффективная балансировка нагрузки: позволяет устройствам перемещаться к лучшему соединению и избегать помех
Масштабируемость: позволяет добавлять точки доступа Wi-Fi EasyMesh от нескольких вендоров

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Беспроводное подключение
Абонентский терминал NTX-RG-5521-Wax-Z поддерживает стандарт 802.11ax, что обеспечивает скорость пере-дачи данных до 2400 Мбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах — 2.4 ГГц и 5 ГГц.

Параметры интерфейса PON

1 порт 10G/10G XGS-PON
Тип разъема — SC/APC
Среда передачи — оптоволоконный кабель SMF — 9/125, G.652
Дальность действия — до 100 км
Передатчик:
- POC-лазер (DFB), импульсный режим генерации, длины волны 1270 нм
- Скорость передачи данных: 9953 Мбит/с
Средняя выходная мощность +4..+6 дБм
Приемник:
- APD/TIA CW Mode цифровой приемник, длина волны 1577 нм
- Скорость передачи данных: 9953 Мбит/с
- Чувствительность приемника -28 дБм, BER≤1.0x10-10
- Оптическая перегрузка приемника -8 дБм

Параметры интерфейсов LAN

1 порт Ethernet 100/1000/2.5G/5G/10GBASE-T (RJ-45)
4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейсов FXS

1 порт FXS
Поддержка протокола SIP
Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
Передача факса: G.711, T.38
Сопротивление шлейфа до 2 кОм
Прием набора импульсный/частотный (DTMF)
Выдача Caller ID

Параметры беспроводного модуля

Стандарты 802.11a/b/g/n/ac/ax
Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц¹
Поддержка EasyMesh
Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM, 1024QAM

Рабочие каналы

802.11b/g/n/ax: 1-13
802.11a/n/ac/ax: 36-64, 132-165

Скорость беспроводного соединения²
2.4 ГГц:

802.11b: до 11 Мбит/с
802.11g: до 54 Мбит/с
802.11n: до 300 Мбит/c (канал 40 Мгц)
802.11ax: до 574 Мбит/c (канал 40 МГц)

5 ГГц:

802.11a: до 54 Мбит/с
802.11n: до 300 Мбит/c (канал 40 Мгц)
802.11ac: до 866 Мбит/c (канал 80 МГц)
802.11ax: до 1201 Мбит/c (канал 80 МГц)
802.11ax: до 2402 Мбит/c (канал 160 МГц)

Максимальная выходная мощность передатчика¹2.4 ГГц:

802.11b (1 Mbps): 21 дБм
802.11b (11 Mbps): 21 дБм
802.11g (54 Mbps): 19 дБм
802.11ax (MCS0): 21 дБм
802.11n (MCS7): 19 дБм
802.11аx (MCS11): 17 дБм

5 ГГц:

802.11a (6 Mbps): 26 дБм
802.11ax (MCS0): 24 дБм
802.11n (MCS7): 22 дБм
802.11ac (MCS9): 20 дБм
802.11аx (MCS11): 19 дБм

Параметры интерфейса USB

1 порт USB 2.0
1 порт USB 3.0

Интерфейс «Умный дом»

Радиоинтерфейс для управления системой «Умный дом»

Физические характеристики и условия окружающей среды

Питание. Внешний адаптер питания постоянного тока 12 В, 3 А
Потребляемая мощность не более 30 Вт
Рабочий диапазон температур от +5 °С до +40 °С
Относительная влажность до 80 %
Габариты (Ш × В × Г) — 265 × 40 × 200 мм, настольное исполнение

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т. ч. виртуального
Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPnP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка UPnP, SMB, FTP/FTP-alg, Print Server,
VLAN в соответствии с IEEE 802.1Q
Поддержка VPN в режиме L2TP
Поддержка L2TP over IPSec

Поддержка функций безопасности

Ограничение скорости на портах
FEC-кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
Локальное управление web
- Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Поддержка стандартов

ITU-T G.9807.1 — XGS-PON
ITU-T G.988 OMCI specification
IEEE 802.1D
IEEE 802.1Q
IEEE 802.1P

1 Частотные диапазоны, количество каналов и максимальное значение мощности передатчика будут изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.

2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/аx. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
