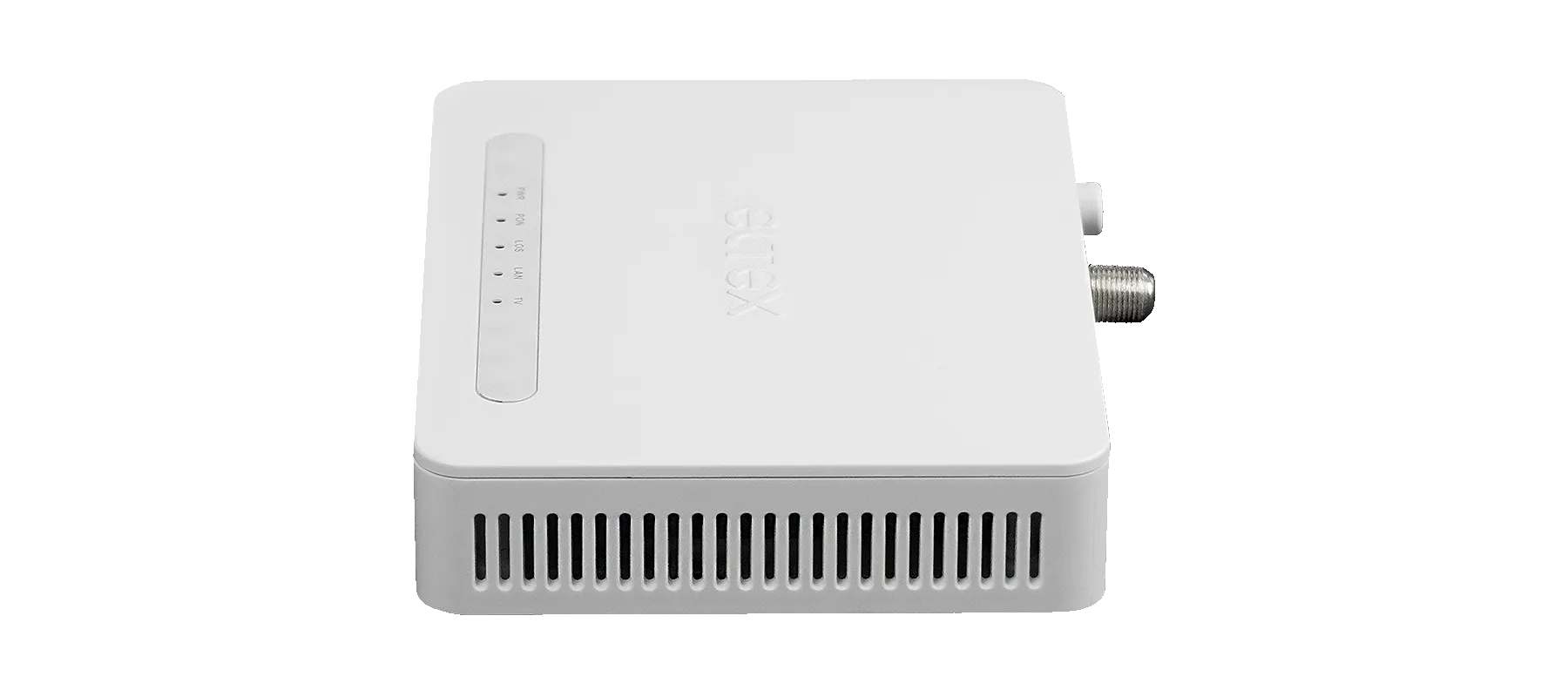

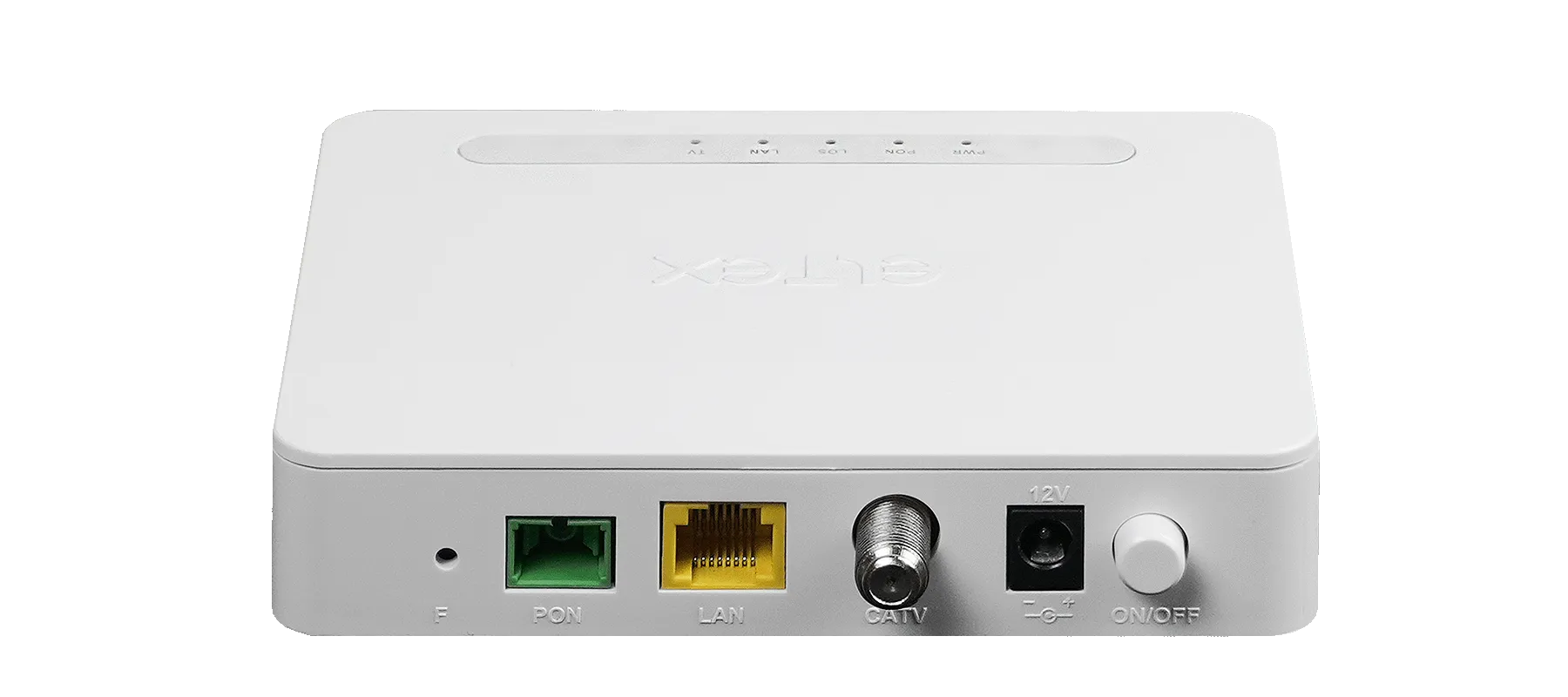

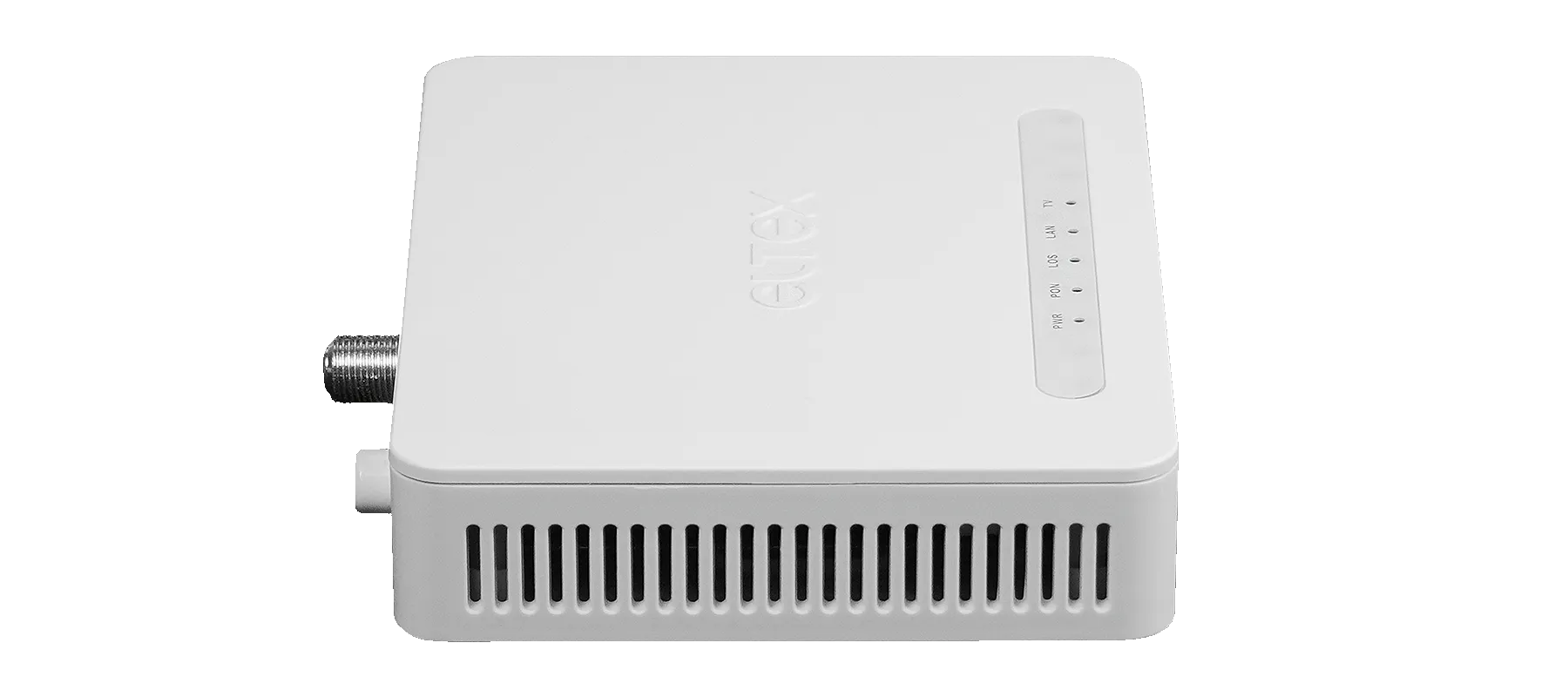

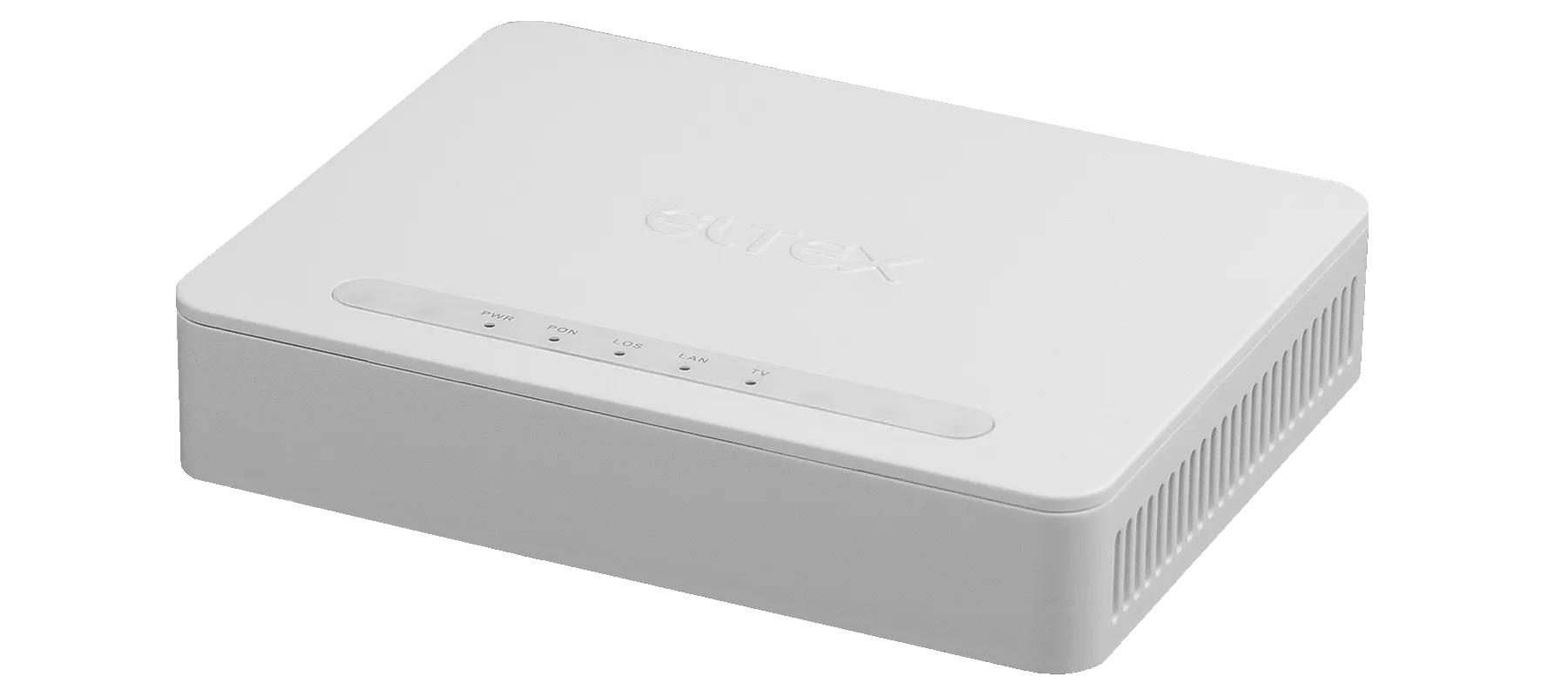

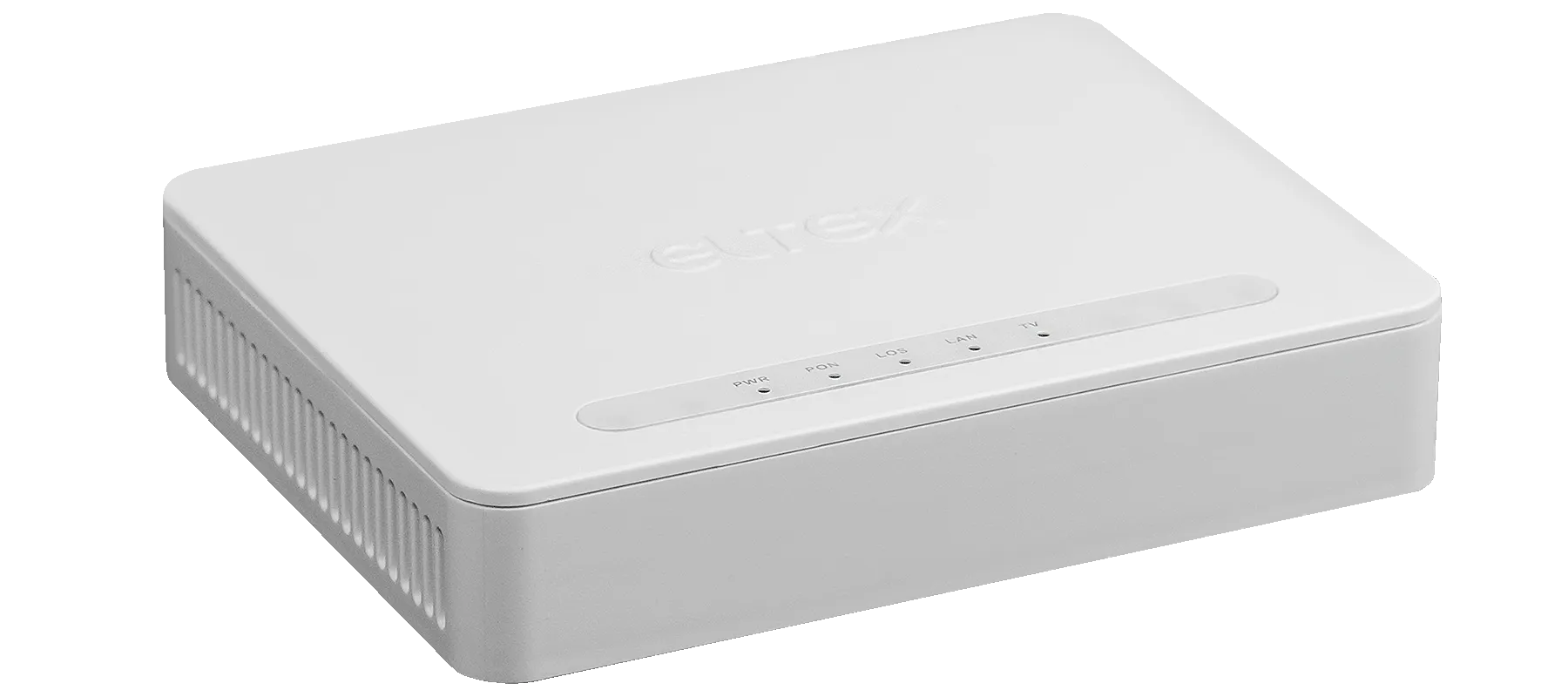

Абонентский терминал ONT NTU-1LC
1 x 10/100/1000BASE-T (RJ-45), 1 x RF-порт CaTV (1550 нм, 47–870 МГц);
Питание 12 В (внешний адаптер), не более 5 Вт;
ONT NTU-1LC — абонентские терминалы, предназначенные для подключения пользователей к сети передачи данных по технологии GPON.
Технология PON
Технология PON — одно из самых современных и эффективных решений задач «последней мили», позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.
- GPON: 1
- Ethernet 10/100/1000BASE-T (RJ-45): 1
- RF-порт: 1
Параметры интерфейса PON:
- Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472: Да
- Тип разъема: SC/APC
- Среда передачи: Оптоволоконный кабель SMF — 9/125, G.652
- Максимальная дальность: 20 км
- Передатчик: POC лазер (DFB)
- Режим генерации: Импульсный
- Длина волны: 1310 нм
- Скорость передачи данных: 1244 Мбит/с
- Средняя выходная мощность: +0,5..+5 дБм
- Ширина спектральной линии: 1 нм (-20 дБ)
- Приёмник: APD/TIA Downstream CW Mode цифровой приёмник
- Длина волны: 1490 нм
- Скорость передачи данных: 2488 Мбит/с
- Чувствительность приёмника: -28 дБм, BER≤1.0x10^-10
- Оптическая перегрузка приёмника: -8 дБм
Приемник CaTV:
- CATV видео-приемник: Длина волны 1550 нм
- Входная оптическая мощность: -8..+2 дБм
- Отношение сигнала несущей к уровню шума (CNR): 46 дБ
- Ширина полосы радиочастот: От 47 до 870 МГц
- ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
- Выходное радиочастотное сопротивление: 75 Ом
Физические характеристики:
- Питание: Внешний адаптер питания постоянного тока 12 B/0,5 А
- Потребляемая мощность: Не более 5 Вт
- Диапазон рабочих температур: От +5 до +40 С
- Относительная влажность: До 80 %
- Габариты (ШxВxГ): 130,5x31,7x112,6 мм
