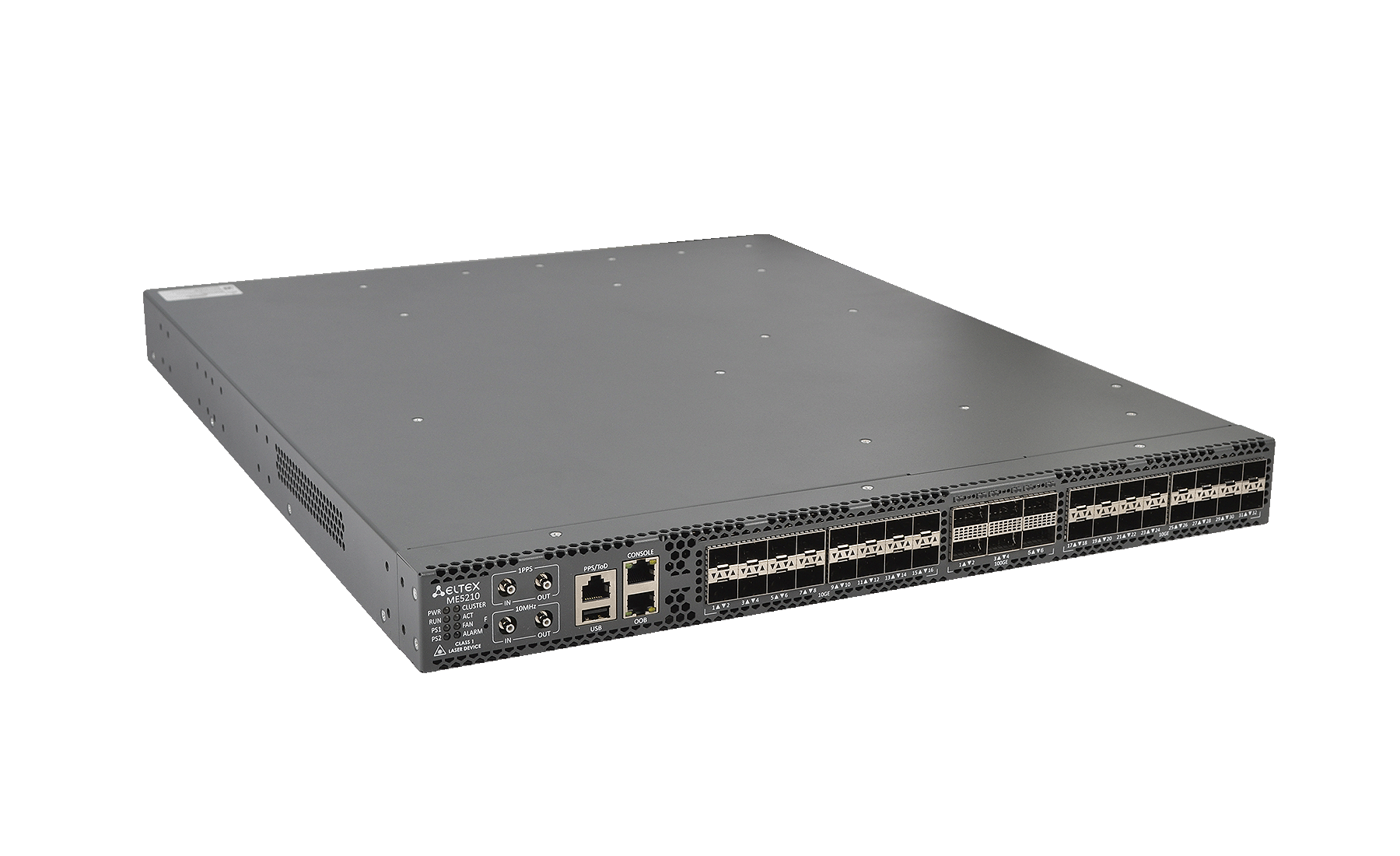

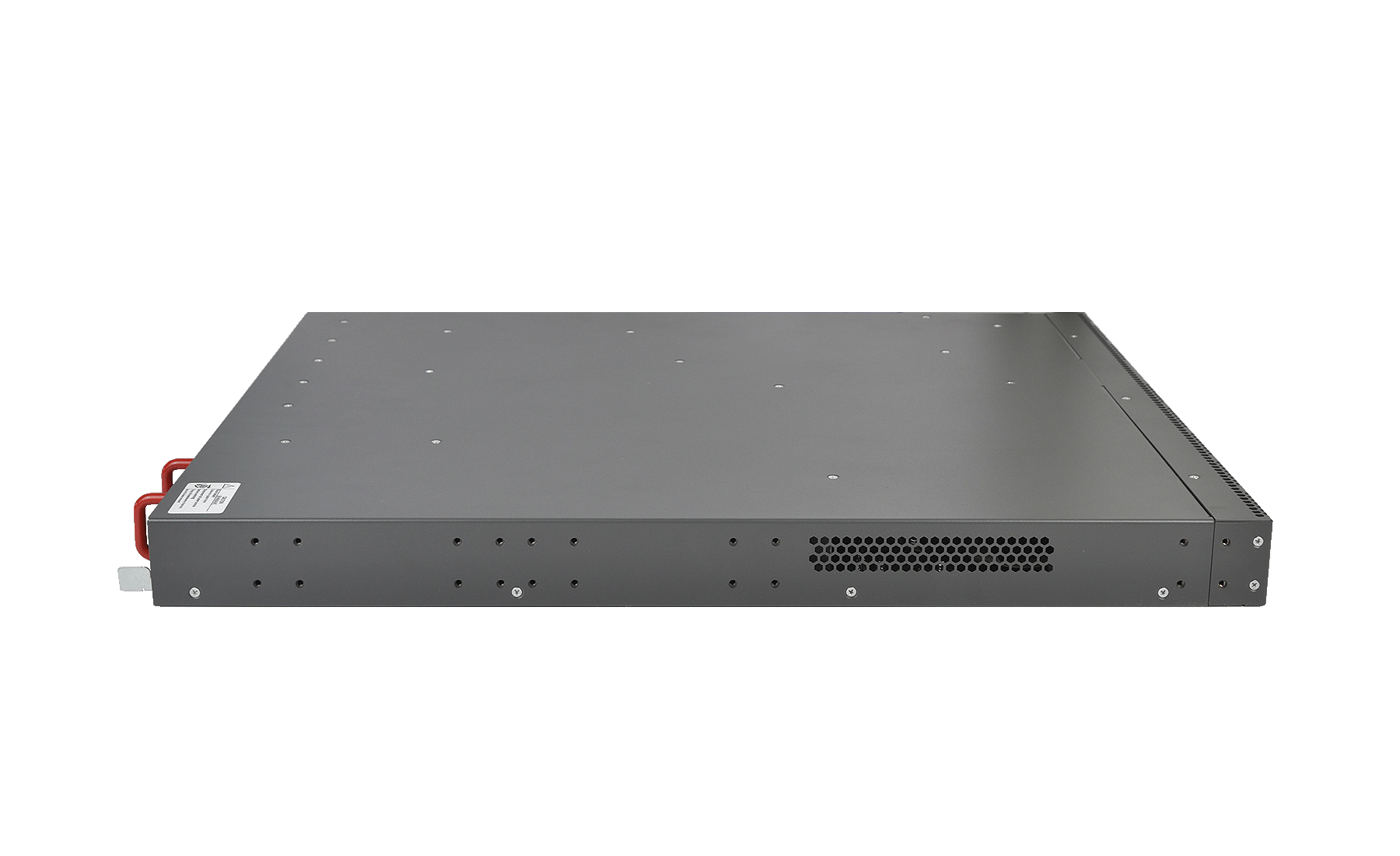

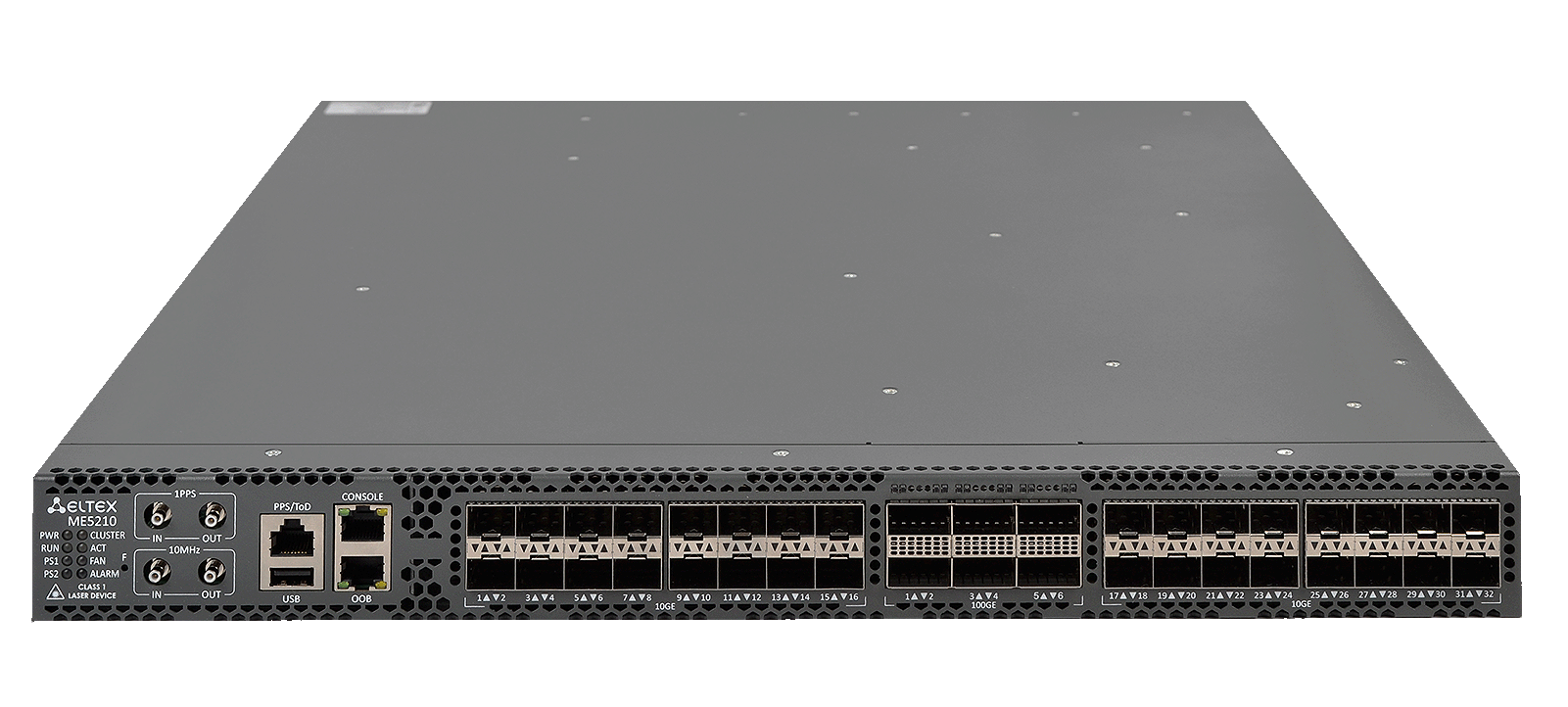

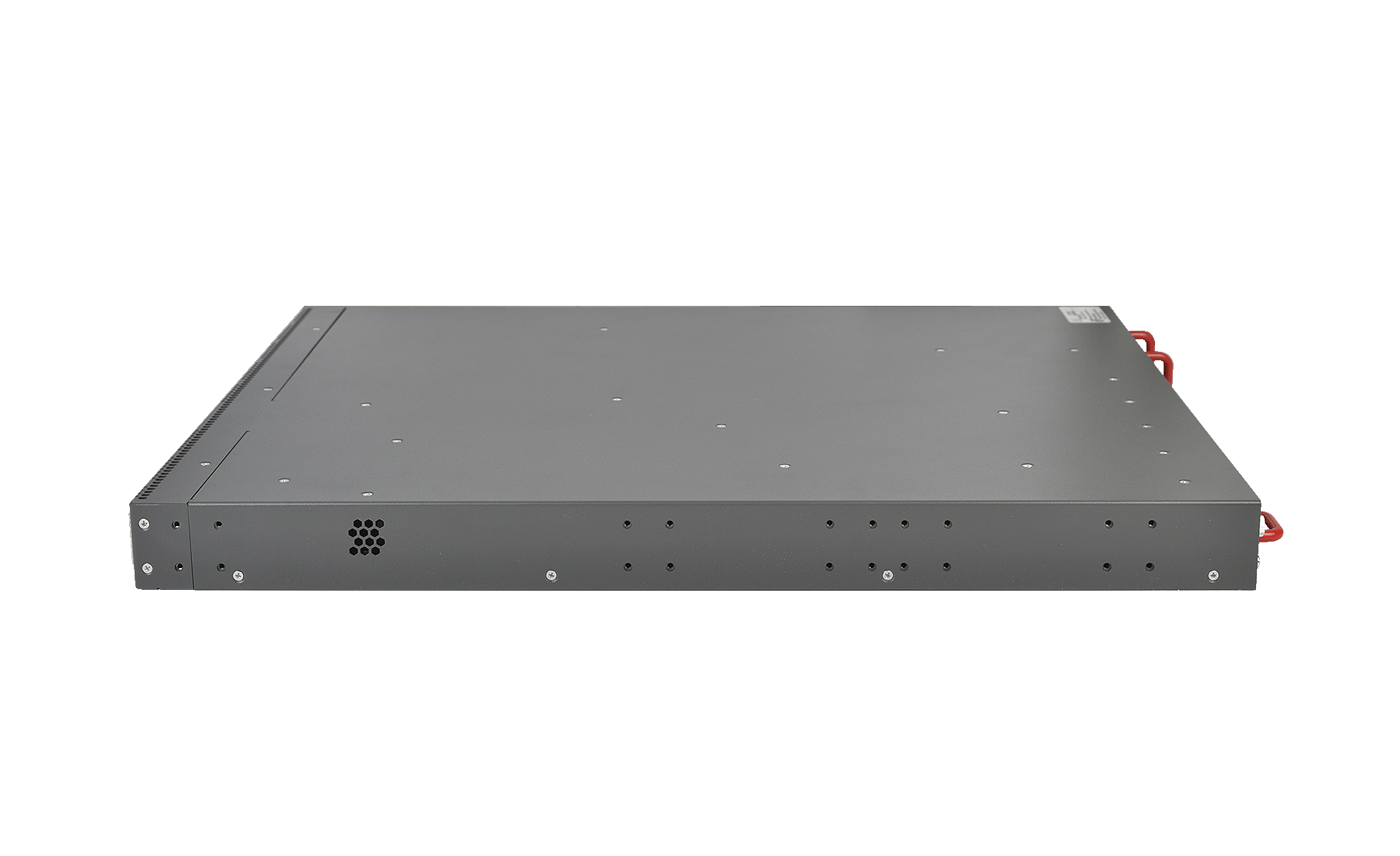

Маршрутизатор ME5210S
32 x 10GBASE-R (SFP+)/1000BASE-X (SFP), 6x100GBASE-R4 (QSFP28)/40GBASE-R4 (QSFP+);
1 x Out Of Band 1GE (RJ-45), Консольный порт RS-232 (RJ-45);
1 x PPS In/Out (SMB, 50 Ом), 10 МГц In/Out (SMB, 50 Ом), Time of Day (RJ-45);
1 x USB 2.0;
1 x Out Of Band 1GE (RJ-45), Консольный порт RS-232 (RJ-45);
1 x PPS In/Out (SMB, 50 Ом), 10 МГц In/Out (SMB, 50 Ом), Time of Day (RJ-45);
1 x USB 2.0;
- Интерфейсы:32x10G SFP+, 6x40/100G QSFP28, 1xOOB
- Производительность:920 Гбит/с
- MPLS-сервисы:L3VPN, VPLS, VPWS
- Питание:AC/DC, 2 БП
- SyncE
Маршрутизатор ME5210S предназначен для использования на сетях операторов связи в качестве маршрутизатора уровня доступа, агрегирующего маршрутизатора и маршрутизатора границы транспортной сети. Устройство поддерживает синхронизацию в соответствии со стандартами SyncE и IEEE 1588v2 (PTP) и может использоваться при построении инфраструктуры мобильных сетей связи поколения 5G в роли маршрутизаторов доступа, в качестве маршрутизаторов уровня Cell Site Gateway и маршрутизаторов границы транспортной сети.
Маршрутизатор имеет единое программное обеспечение и интерфейсы управления, а также включает широкий набор механизмов коммутации, маршрутизации, резервирования, поддерживает различные схемы обработки качества обслуживания и приоритизации трафика QoS, позволяющие использовать их в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.
Отказоустойчивость устройства обеспечивается путем резервирования источников питания в режиме «1+1» и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.
Интерфейсы:
Производительность:
Физические характеристики:
- Сетевые интерфейсы: 32x10GBASE-R (SFP+)/1000BASE-X (SFP), 6x100GBASE-R4 (QSFP28)/40GBASE-R4 (QSFP+)
- Интерфейсы управления: Out Of Band 1GE (RJ-45), Консольный порт RS-232 (RJ-45)
- Интерфейсы синхронизации: 1 PPS In/Out (SMB, 50 Ом), 10 МГц In/Out (SMB, 50 Ом), Time of Day (RJ-45)
- USB 2.0: 1
Производительность:
- Пропускная способность: 920 Gbps, 720 Mpps
- Объём буферной памяти: 8 ГБ
- Объем оперативной памяти CPU: RAM 64 ГБ
- Объем SSD-накопителя: SSD 256 ГБ (M.2)
- Размер таблицы MAC-адресов: До 750k
- Количество bridge-доменов: До 8k
- Емкость таблиц маршрутизации: FIB: до 4M IPv4 либо до 2,7M IPv6 (фактическая вместимость FIB зависит от длины префиксов), RIB: до 72M IPv4 либо до 32M IPv6 (определяется объемом свободной оперативной памяти)
Физические характеристики:

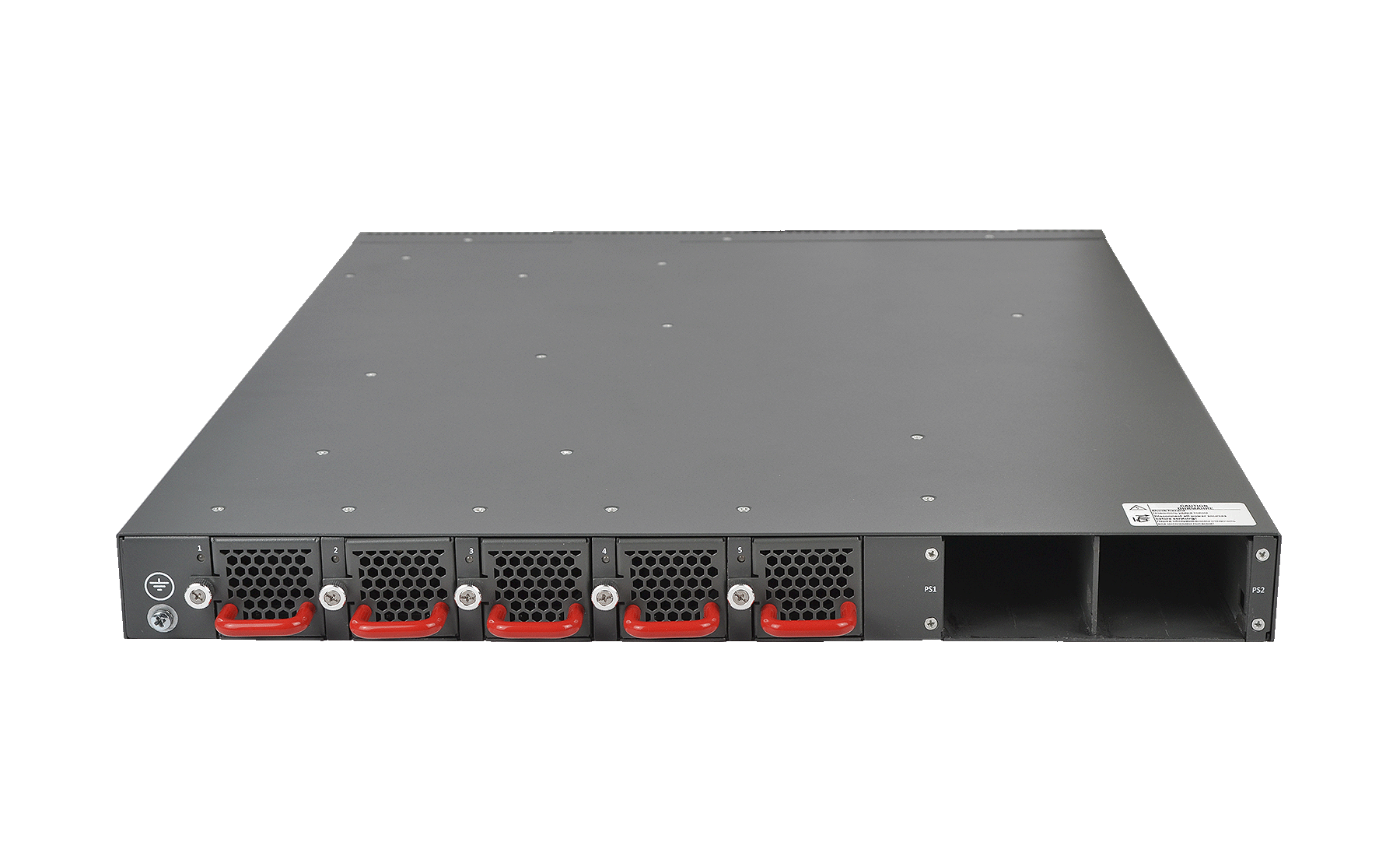

- Вентиляция корпуса: Front-to-back, 5 сменных модулей вентиляции с возможностью горячей замены
- Источники питания: 150–250 В AC, 50 Гц; 36–72 В DC; 2 сменных источника питания с возможностью горячей замены
- Максимальная потребляемая мощность: 350 Вт
- Диапазон рабочих температур: От 0 до 45 °C
- Температура хранения: От -40 до 70 °C
- Рабочая влажность: От 5 до 95 % без образования конденсата
- Габаритные размеры (ШxВxГ): 440x44x560 мм
- Масса: 9,8 кг
